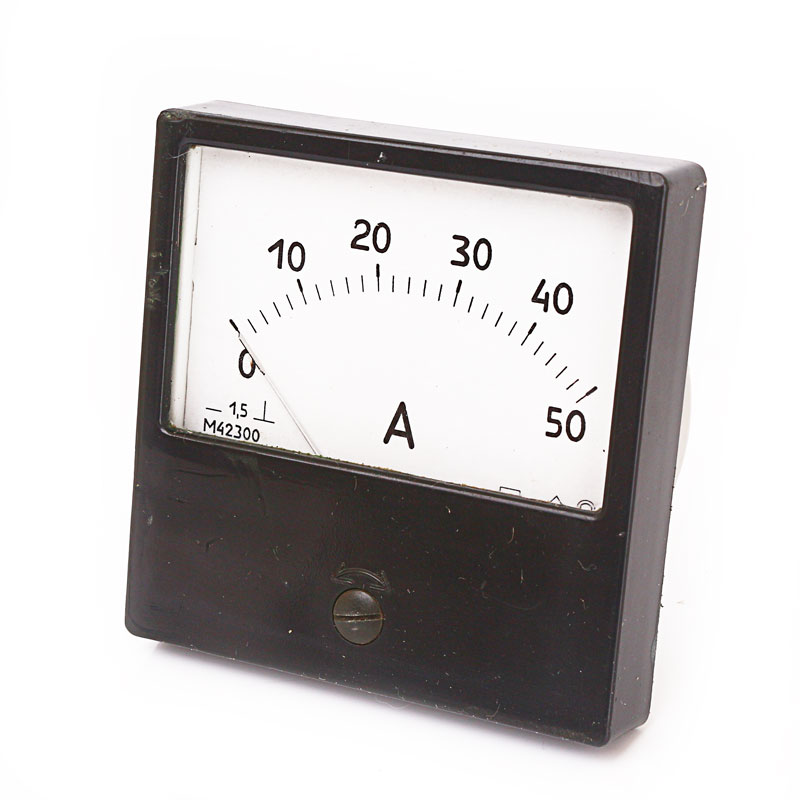

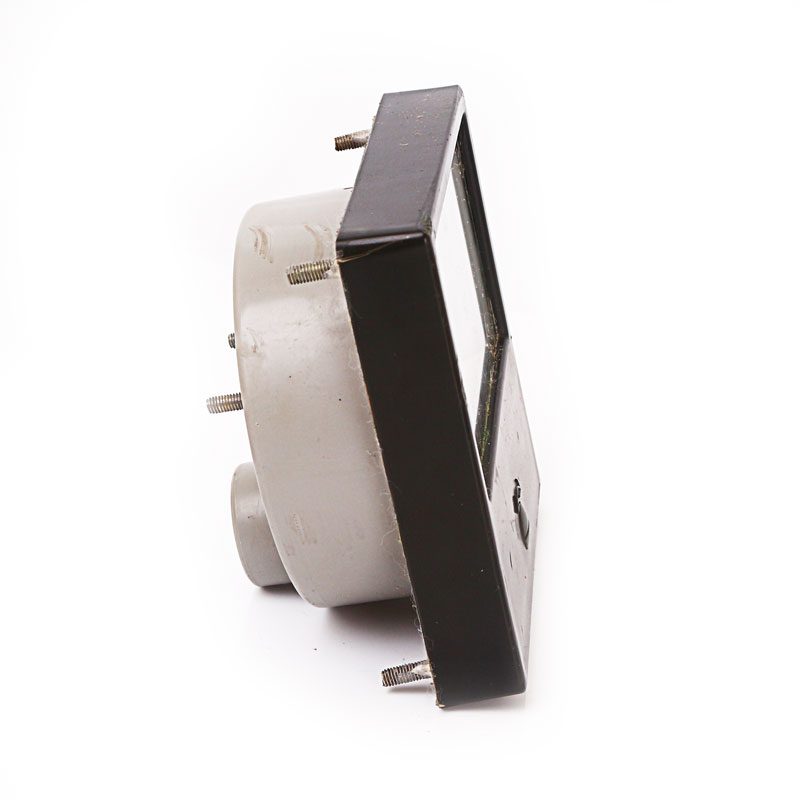

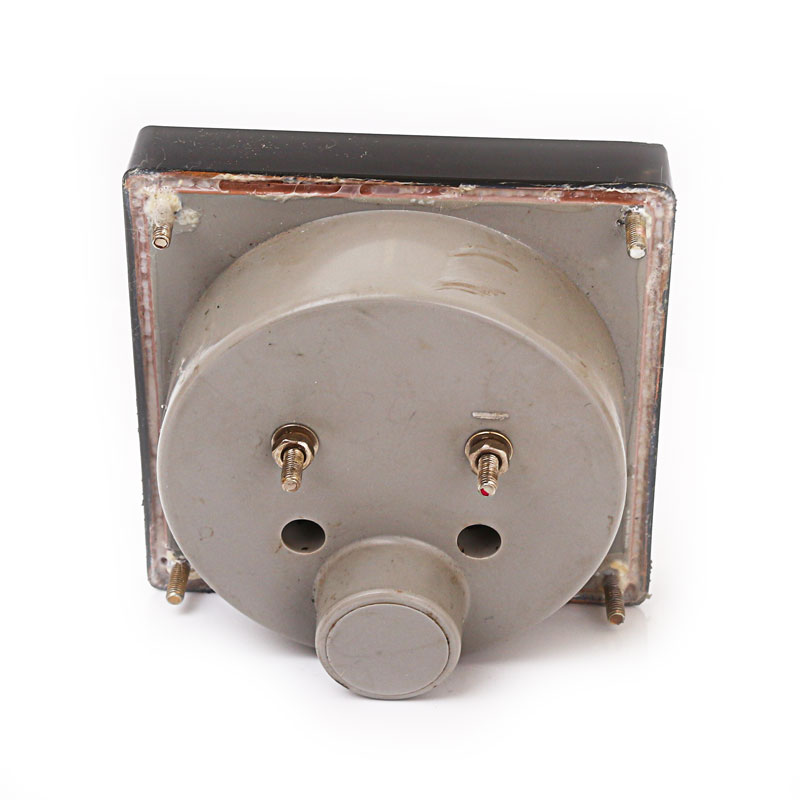

Амперметр М42300, вольтметр М42300

Голосов: 2
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Амперметр М42300 и вольтметр М42300 в первую очередь это прибор щитовой конструкции со шкалой, которая может быть выполнена по заказу потенциального клиента в любых необходимых единицах измерений, оснащена специальными видами надписей, отметок. Девайс вмещен в защитный корпус из пластика, его можно использовать в разных условиях эксплуатации. Под заказ производятся специальные виды приборов, оснащенные повышенным уровнем защиты.

Щитовой прибор может комплектоваться калиброванными проводами под заказ, соединяющими прибор и шунты. Уровень защиты устройства по лицевой панели составляет IP50, IP54, по токоведущим частям IP00.

Конструкция амперметра М42300 может изготовляться с отметкой «ноль» по центру или в начале шкалы. Стандартный уровень положения устройства бывает горизонтальным, вертикальным. Под заказ производителем изготовляются приборы, которые имеют различные друг от друга пределы рабочих вычислений.

Назначение вольтметра и амперметра М42300

Амперметр М42300 и вольтметр М42300 предназначается для проведения замеров электротока в цепях, где ток имеет постоянное направление. После запуска рабочего состояния прибор проводит замеры в диапазоне 10 мА … 20 А.

Измерение тока с превышающими значениями проводится при добавлении потенциала сопротивлений, внешних шунтов, которые можно заказать в дополнительной комплектации.

При непосредственном включении амперметра щитового М42300 проводятся замеры тока в пределах – 10 мА … 20 А.

Дополнительно применяются возможности, при которых используются внешние шунты и добавочные сопротивления, которые комплектуются в отдельном порядке, это позволяет превышать предел измерений. При этом нормы средней наработки устройства составляют 92250 часов.

На данный момент амперметры М42300 и вольтметры М42300 сняты с производства. Их рекомендуемая замена амперметры МА0200, МА020, МА0202, МА0203 и вольтметры ЭВ0201, ЭВ0201/1У, ЭВ0202, ЭВ0203

Характеристики

Измерение тока в пределах

1 мА … 20 А

1 мВ … 20 В

Нормы средней наработки

92 250 часов

Защита двух видов

Лицевая панель

IP50 или IP54

Токоведущая часть

IP00

Прибор, может выдержать перегрузку током от максимального размера на протяжении 120 минут

120 %

Класс рабочей точности

  1. Класс 1,5
  2. Класс 2,5

Предел возможного значения у погрешности без учета погрешностей отдельных добавочных сопротивлений и наружных шунтов:

Класс 1,5 (точность)

± полтора %

Класс 2,5 (точность)

± два с половиной %

Отклоняется указатель относительно нулевой отметки в шкале, когда подается измеряемая величина на протяжении 30 секунд

Класс 1,5 (точность)

0,9 мм

Класс 2,5 (точность)

1,5 мм

Изменение показаний под влиянием магнитного поля, имеющего индукцию в размере 0,501 мТл

Менее 1,5 процентов

Если указатель находится в спокойной состоянии, то он может при внезапном приложении возбуждения отклониться, при этом вызывать изменение конечного результата на 2/3 от общего показателя длины измерительной шкалы

Менее 1,5 процентов от длины, за время в 4 секунды



Размер переброса указателя в приборе

Не больше 20%  от всей длины

Габариты устройства

Вырез, который необходимо сделать в щите

80х80 мм

77,5 мм

Вес прибора

Всего лишь 0,2 кг
