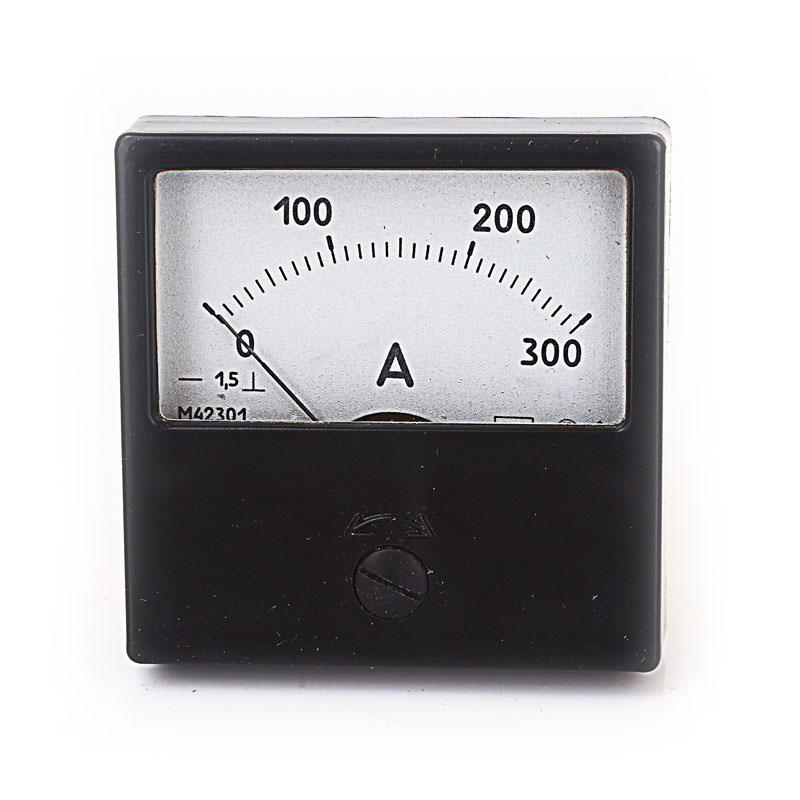

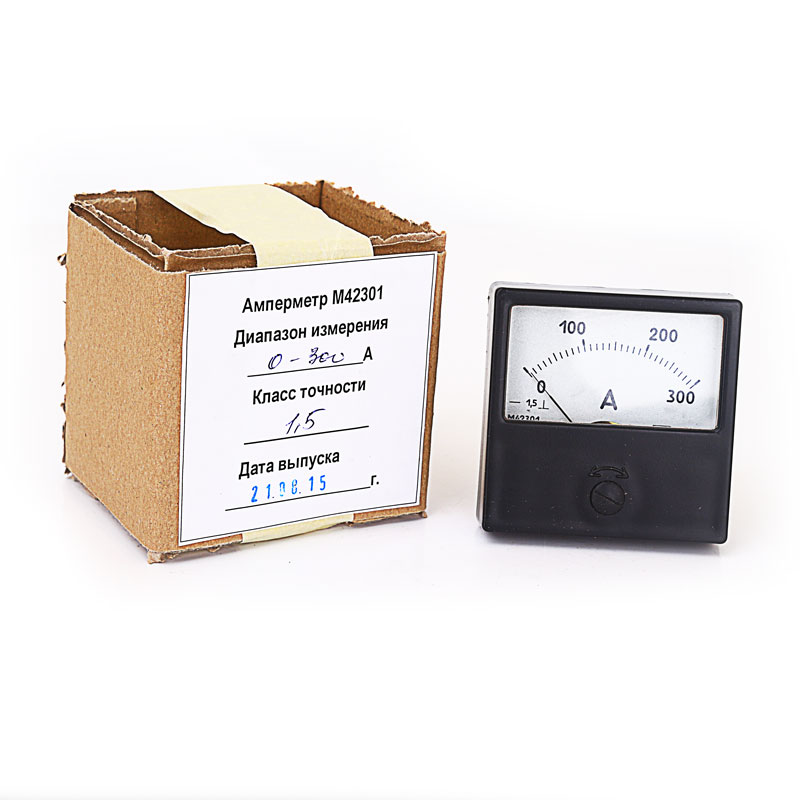

Амперметр и вольтметр М42301

Амперметр М42301, вольтметр М42301 является магнитоэлектрическим измерительным аппаратом, позволяющим определять ряд электронных характеристик цепей электрического тока.

Назначение измерительных приборов М42301

Амперметр М42301 и вольтметр М42301 можно использовать в качестве:

  • (милли/кило) амперметра,
  • (кило)вольтметра.

Допустимо как непосредственное включение амперметра в цепь, так и через добавочное сопротивление или шунт и калиброванные провода.

Устройство и работа

Амперметр М42301 и вольтметр М42301 относится к магнитоэлектрическим приборам с магнитным элементом, установленным внутри рамки. Весь механизм отклонения стрелки состоит из:

  • Обоймы,
  • Магнитопровода,
  • Указателя,
  • Шкалы,
  • Подвески.

В результате протекания электрического тока по магнитопроводу, имеющему форму рамки, вокруг него образуется магнитное поле. В результате его взаимодействия с постоянным магнитом рамка отклоняется вокруг центральной оси.

Шкала амперметра равномерная. Нулевой отсчет может находиться с краю или в центре шкалы. Для подсвечивания шкалы используется внешний источник освещения, свет которого направляется в прозрачное окошко на боковой панели.

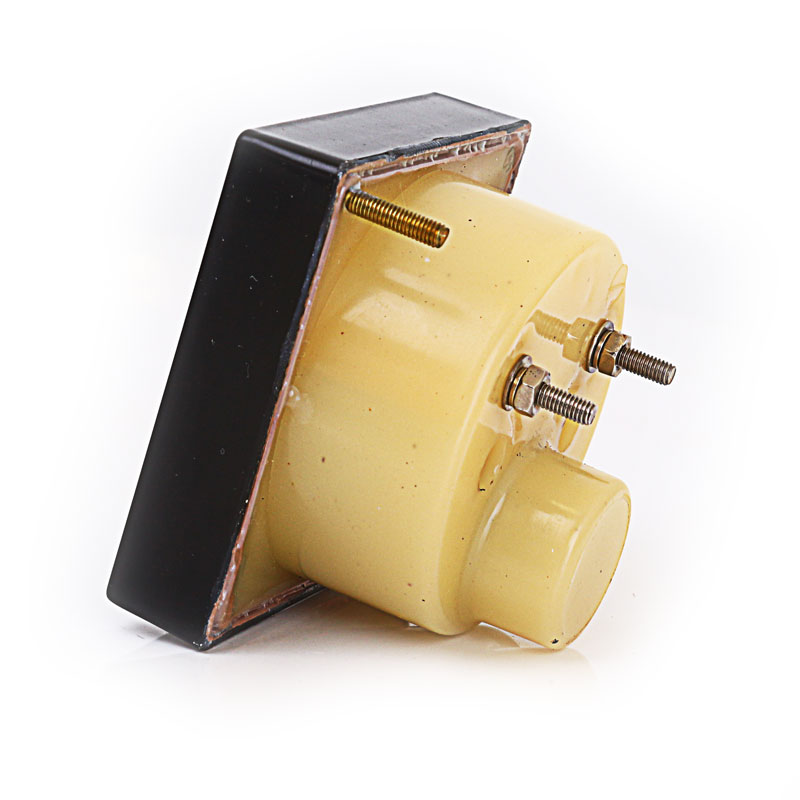

Корпус амперметра М42301 и вольтметра М42301 изготовлен из пластикового материала, защищенного к механическим, физическим воздействиям. Благодаря герметичности корпуса обеспечивается надежная защита вычислительного механизма от любого попадания или брызга грязи, пыли и влаги.

Параметр

Значение

Верхний предел или абсолютные величины нижнего и верхнего пределов измерения по току

1/5/10/15/20/30/50/100/150/300/500/600мА

3мА/30В

3мА/50В

5мА/50В

1/2/3/5/10/15/20/30/50/75/100/150/200/300А

0,5/0,75/1/1,5/2/4/6кА

(200÷0÷750) А

Падение напряжения

605мВ для пределов 1мА, 3мА/30В, 3мА/50В, 5мА/50В

190мВ для пределов 5мА

75мВ для пределов 10мА

87мВ для пределов 15мА

90мВ для пределов 20мА

50мВ для пределов 30мА

95мВ для пределов (50÷600) мА, (1÷15) А

75мВ для пределов (15÷6000) А, (200÷0÷750) А

Верхний предел или абсолютные величины нижнего и верхнего пределов измерения по напряжению

0,075/1/2/3/7,5/10/15/20/30/50/75/100/150В

0,25/0,3/0,5/0,6/1/1,5/3кА

3В/30В

3В/300В

30В/300В

4В/100В

7,5В/300В

8В/300В

10В/100В

15В/150В

15В/300В

20В/40В

Ток полного отклонения

33мА для пределов 0,075В

5мА для пределов (0÷150) В, (0÷1500) В, (0÷15) В, (1÷3)кВ

1,1мА для остальных

Номинальный ток

150мкА для шкалы 5R/h/150R/h

100мкА для остальных

Измерительные пределы

(0÷100) Вольт

(0÷10) Ампер

(10÷0÷10) Ампер

Классы точности ведения измерения

Уровень 1,5/ Уровень 2,5/ Уровень 4

Размер амперметра М42301 и вольтметра М42301

6х6 сантиметров

Вес

150 грамм
