Прибор М42304

Амперметр М42304 можно называть по-разному: вольтметр или амперметр; микроамперметр или милливольтметр.

Назначение прибора М42304

Если Вам требуется направить измерение на ток – то Вам нужен амперметр М42304; если измеряется напряжение – то Вам 100% требуется вольтметр М42304. Данное вычислительное устройство встраивается в электрическую схему в аппаратуре и уже после подключения сразу начинает совершать вычисления. Работу он может вести в разных точках промышленности: например на любой ТЭЦ или ГЭС, можно установить его в транспортное средство марки МПС. Его работа может быть в бортовой аппаратуре на боевой технике; частная бытовая аппаратура может наждаться в данном приборе.

Работа, внешние параметры

Чтобы совершать измерения нашему прибору М42304 требуется взаимодействие магнита постоянного типа (особенно важно магнитное поле от магнита), с током, который протекает по обмоткам на рамке приборного устройства. В прибор М42304, имеющий магнитоэлектрическую систему, встраивается подвижная рамка и внутрирамочный магнит. Измерительная часть является магнитной системой из обоймы и магнитопровода. Сюда же входит отсчетное устройство со шкалой и стрелкой. Подвижная часть крепится на растяжки. Шкала является равномерной, ее нулевая отметка нанесена на край, а от края до края расположен диапазон производимого измерения.

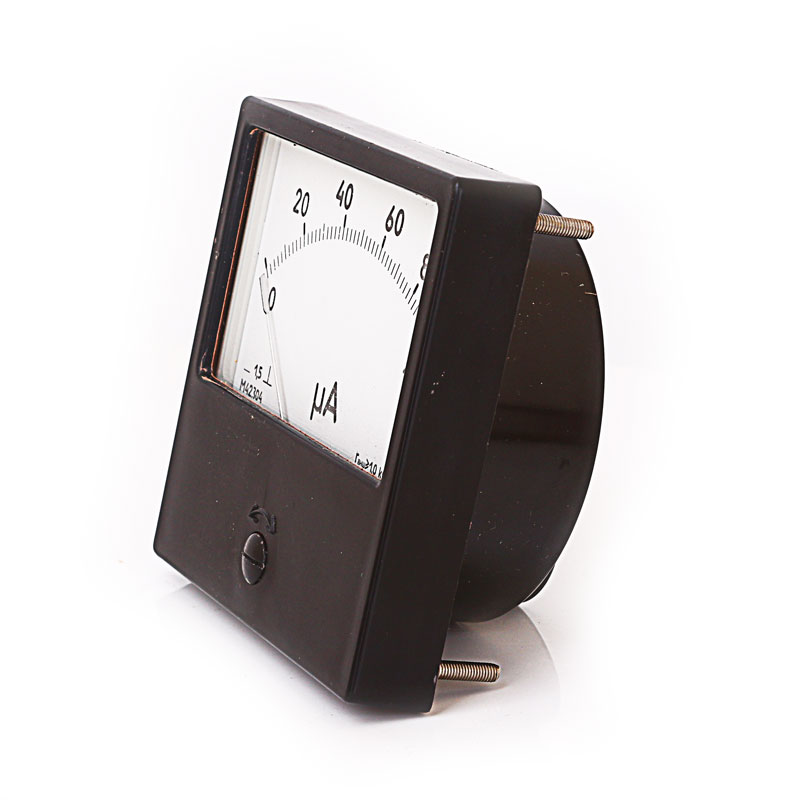

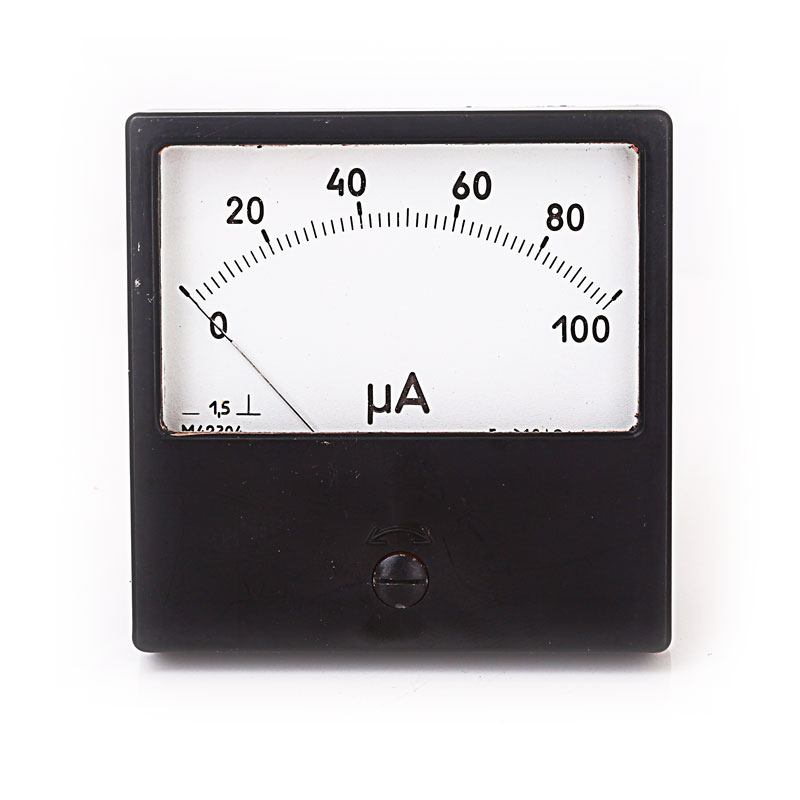

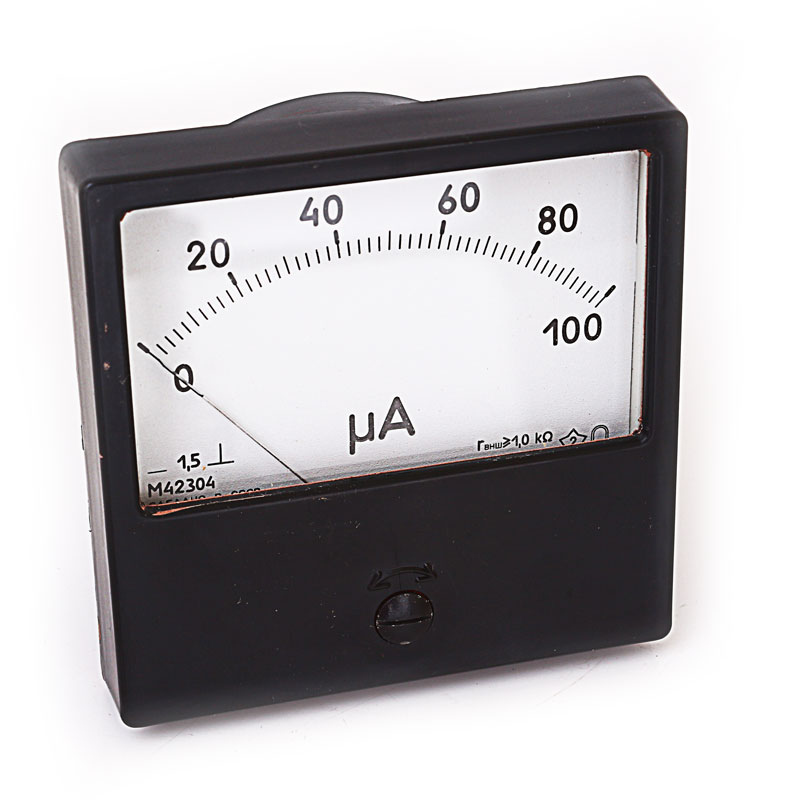

Весь корпус М42304 вылит пластмассовым. Шкала закрыта защитным плотным стеклом. Кнопка управления расположена в центральной части ниже шкалы. Задние подводы сведены к крепежу в оборудование.

  • Амперметр измеряет диапазон тока, начиная 0 мкА и заканчивая 5 μА; 10 μА; 20 μА; 25 μА; 30 μА; 50 μА, при этом требуется уточнять значения исчисляемого тока.
  • Вольтметр работает в промежутках напряжения от 0 до значений  25 mV; 50 mV; 75 mV; 150 mV; 300 mV; 500 mV; 750 mV; 1 000 mV.
  • Прочностью по вибрации является ускорение в диапазоне от 2 до 20 метров в квадратную секунду.
  • При частоте ударов от 79 до 121 удара за 60 секунд, прочностью по ударам является 88 тысяч ударов при 100 метрах/с2; 22 тысячи – 150 метров/с2; 2 тысячи – 500 метров/с2.
  • Передняя часть является квадратной, любая ее сторона равна 80 миллиметров.
  • Размер выреза в щите должен быть с диаметром 77,5 миллиметров.
  • Два класса точности: класс 1,5 либо класс 2,5.
  • Температурные разбросы не выходят за пределы -31….+57 градусов.
  • Вес изделия всего-то 0,2 килограмма.

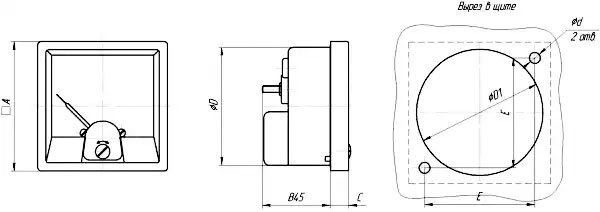

Схема габаритов М42304

Размеры составляют:

А - 80мм, В - 50мм, С - 15мм, D - 70мм, D1 - 77,5мм, d - 3,4мм, Е - 68мм;
