Амперметр и вольтметр М42303

Average: 7 (1 vote)
Категория:

Амперметр М42303 и вольтметр М42303 были присвоены к классу измерительных приборов, устанавливаемых в электрических цепях для мониторинга их рабочих параметров. Посредством предложенного амперметра можно выполнять измерение силы постоянного тока в электрических цепях, которые используются для токоподачи к различному оборудованию.

Амперметры этой серии имеют щитовое исполнение и предназначаются для комплектации различных измерительных щитов, установленных на предприятиях различных отраслей. Кроме этого, предложенные устройства успешно могут использоваться в различных лабораториях.

Эксплуатация измерительных приборов М42303

Амперметр М42303 и вольтметр М42303 могут исполняться в модификациях для умеренной или тропической климатической зоны. Температура среды, где могут эксплуатироваться эти приборы, находится в пределах от -500С до +600С. Показатель относительной влажности при Т=350С должен отвечать 65% (умеренный климат) или 98% (тропический климат).

Рабочее положение прибора может быть, как вертикальным, так и горизонтальным. Приборы также могут поставляться для использования на АЭС, эти модификации устройства отличаются еще и повышенной сейсмоустойчивостью.

Конструкция амперметра М42303

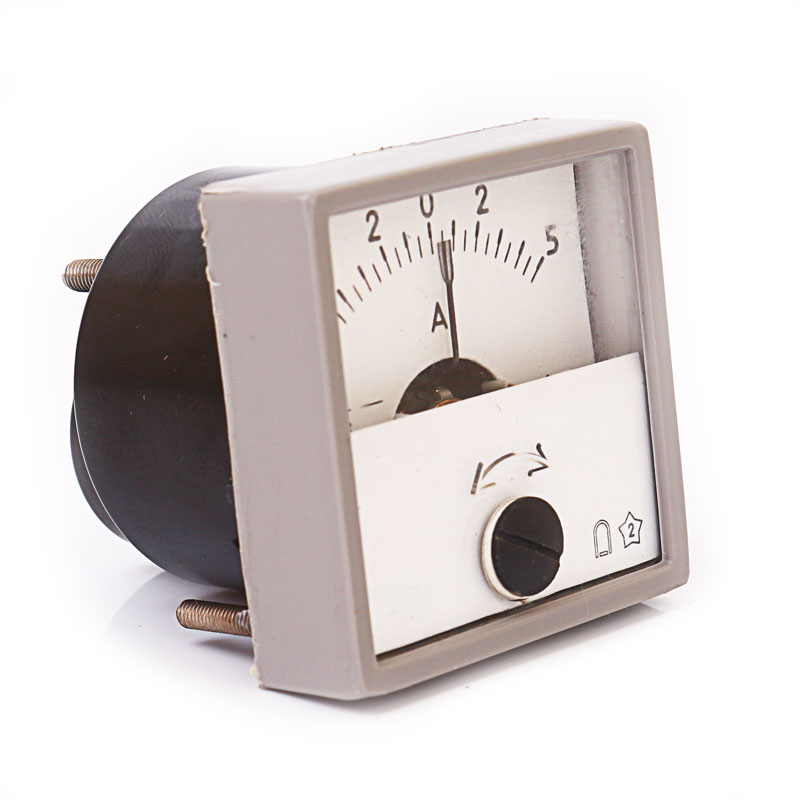

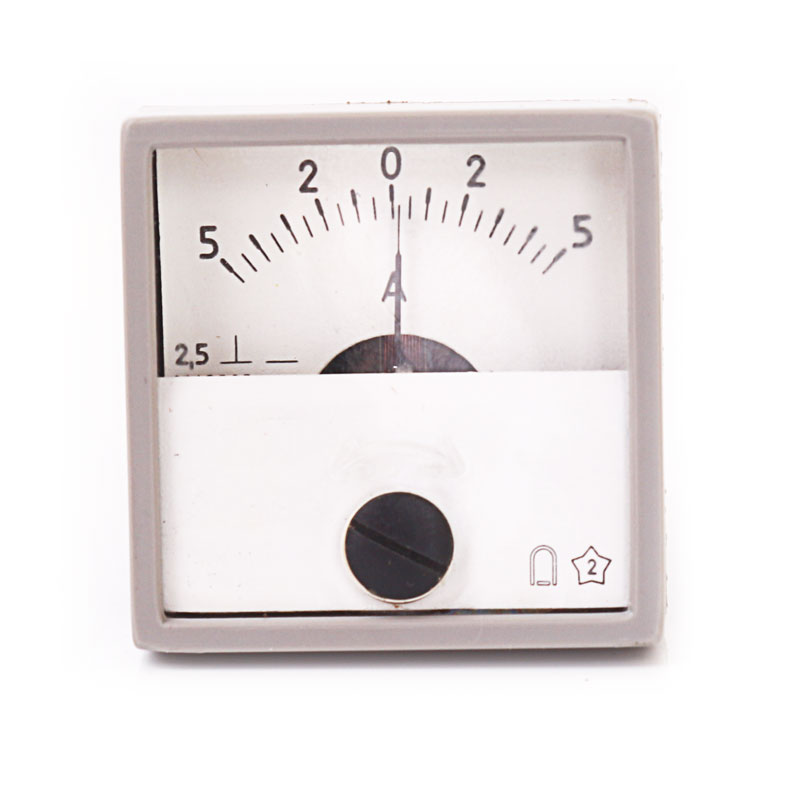

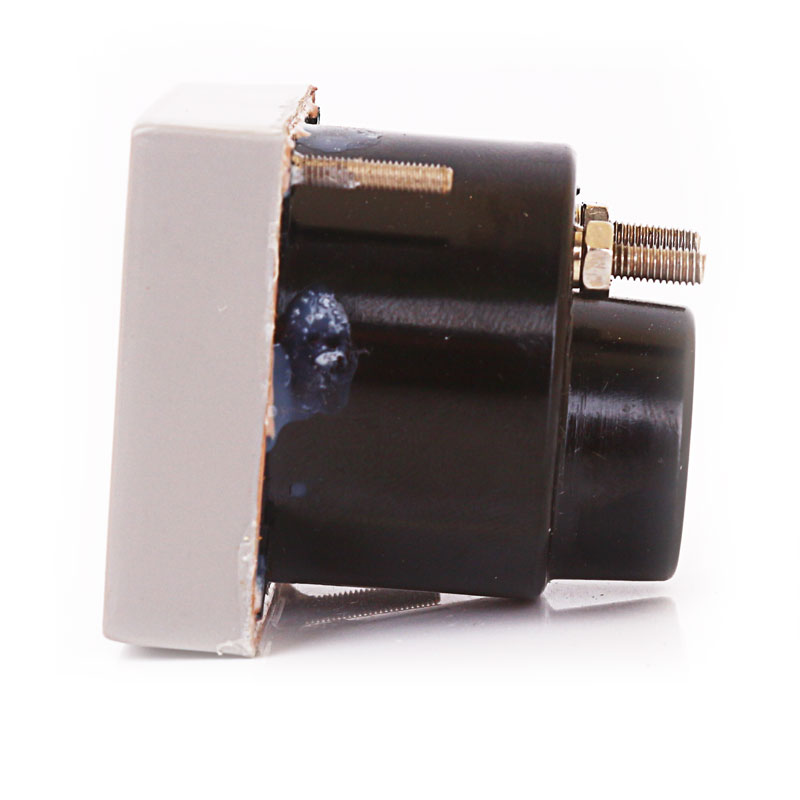

Амперметр либо вольтметр выполнен в пластиковом корпусе со шкалой на передней панели, которая защищена стеклом. Прибор имеет щитовое исполнение, все его коммутационные клеммы выведены на заднюю панель, чтобы находиться внутри щита, на который монтируется прибор. Для установки амперметра в щите нужно иметь отверстие диаметром 37,5мм. На передней панели имеется регулятор «установки нуля».

Принцип работы

Процесс измерений основывается на взаимодействии двух магнитных полей. Первое поле генерирует постоянный магнит измерительного механизма, а второе появляется, когда по металлической рамке измерителя протекает ток. Чем больше величина тока, тем сильнее напряженность поля и тем на больший угол повернется стрелка-указатель, фиксируя текущее значение силы тока.

Характеристики

Значение

Граничное значение диапазона измерений:

от 0,5 мA до 15 A (непосредственное подключение)

Предельное значение измеряемого диапазона при подключенном наружном шунте на 75 мВ:

от 15 А до 6 кА

Класс точности амперметра:

2,5 и 4,0

Измерительная шкала:

аналоговая, равномерная

Предел допускаемой погрешности:

±2,5% и ±4%

Относительная влажность в рабочей среде:

не больше 95% при Т=+350С

Средняя продолжительность эксплуатационного срока:

не меньше 12-ми лет

Габаритные размеры:

40х40х48 мм

Вес амперметра:

не более 0,08 кг
