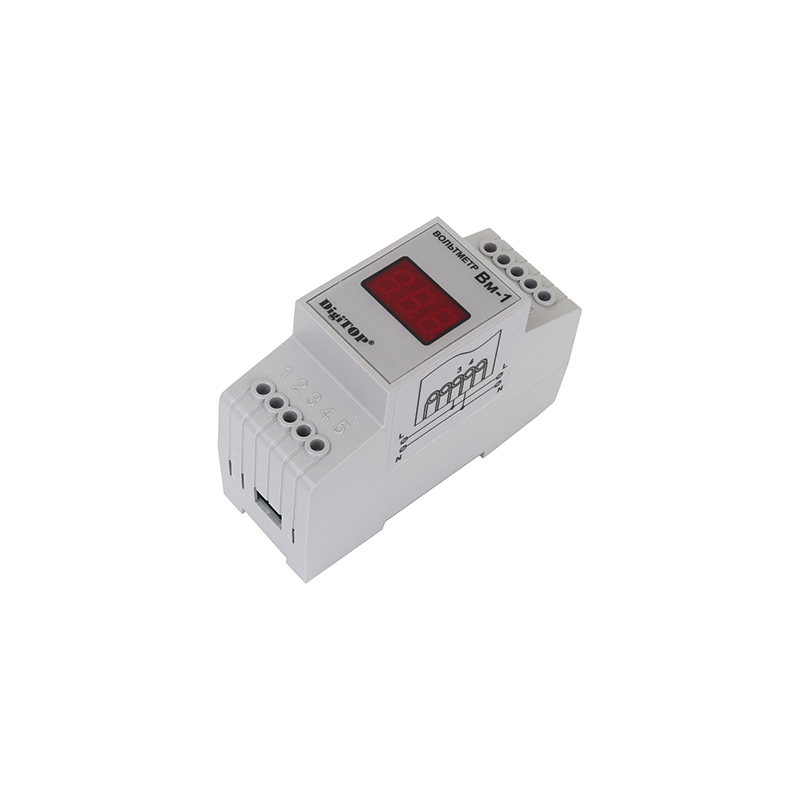

Цифровой вольтметр ВМ-1 позволяет определять действующую величину переменного напряжения. Прибор рассчитан на применение в однофазных электросетях переменного тока с частотой 49÷51Гц.

Назначение вольтметра ВМ-1

Использование вольтметра позволяет вести оперативный мониторинг текущих параметров электросети. Величина напряжения, поступающего на вход устройства, преобразуется в цифровую десятичную форму, которая отображается на дисплее.

Измеряемое напряжение подается на делитель, обеспечивающий безопасные пределы для входных цепей микроконтроллера. Пропорционально уменьшенное напряжение обрабатывается внутренними электронными узлами микроконтроллера, а также программными компонентами, находящимися в энергонезависимой памяти.

Устройство и работа

Для функционирования отдельных узлов вольтметра необходимо высокое электрическое напряжение, представляющее опасность для жизни. Поэтому все монтажные и сервисные мероприятия следует проводить при отключенном от сети приборе.

Необходимо предотвратить воздействие на вольтметр в процессе эксплуатации и хранения любых механических воздействий (вибрационных, ударных).

Запрещено включение вольтметра Вм-1 в помещениях с взрывоопасной атмосферой.

Для предотвращения коррозионного разрушения электрических контактов (внешних и внутренних) следует исключить попадание на них влаги, кислот, щелочей, масел и других агрессивных веществ (том числе, содержащихся в атмосфере).

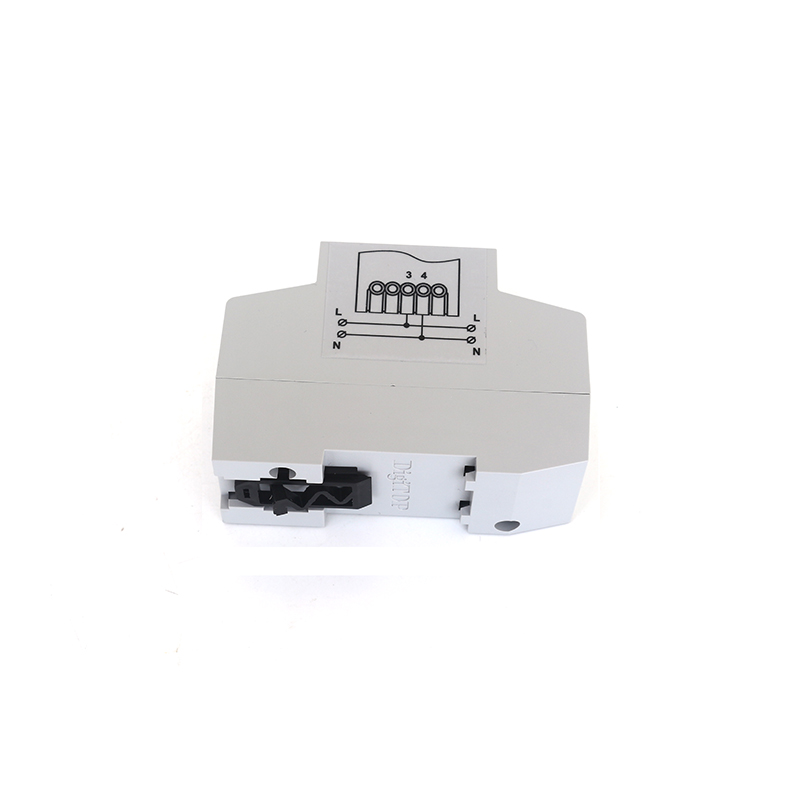

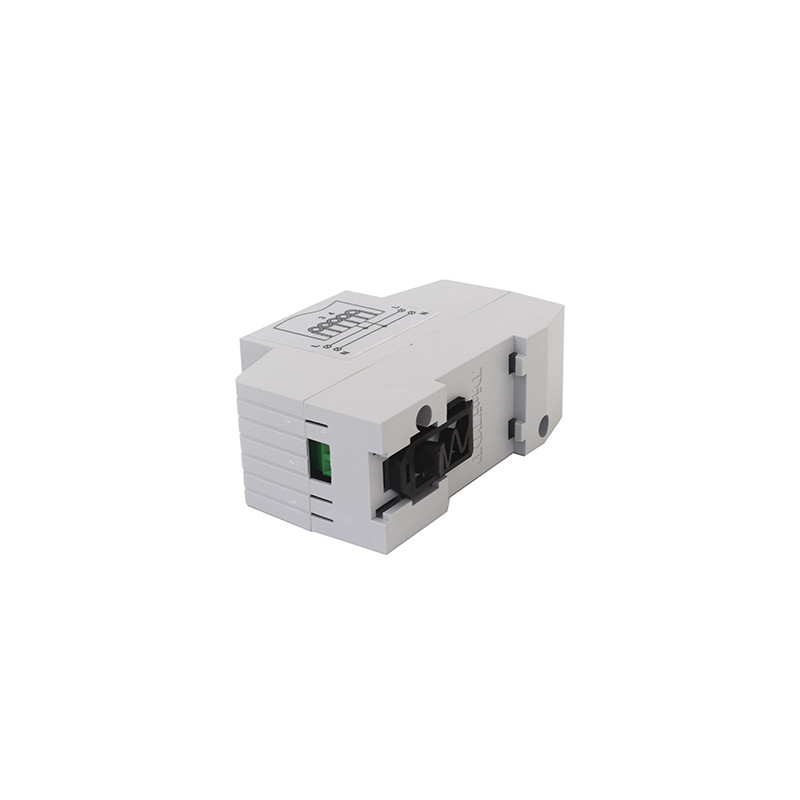

Для монтажа прибора используется стандартное приспособление стандарта DIN (рейка 35мм). На такой монтажной рейке вольтметр занимает 2 модуля.

Для подключения к измеряемой цепи следует использовать гибкий провод с площадью сечения до 4кв.мм.

В случае несоответствия реальных технических характеристик вольтметра и информации в приложенной к нему инструкции производитель выполняет безвозмездный ремонт.

Цифровой вольтметр ВМ-1 приводится в действии при нажатии клавиши включения, и производит контрольные замеры настроенных параметров:

Свойство

Показатель

Пределы измерения переменного (50Гц) напряжения

(100÷400) В

Дискретность индикатора

Измерительная погрешность

1%

Потребляемая мощность

<5Вт

Допустимая температура хранения

(+5÷+50) °C

Допустимая относительная влажность при хранении

<85%

Допустимый диапазон внешней температуры

(+5÷+50) °C

Допустимая атмосферная относительная влажность

(30÷80)%

Гарантийный срок эксплуатации

2года

Класс электрозащиты

0

Размер

35х51х90мм
