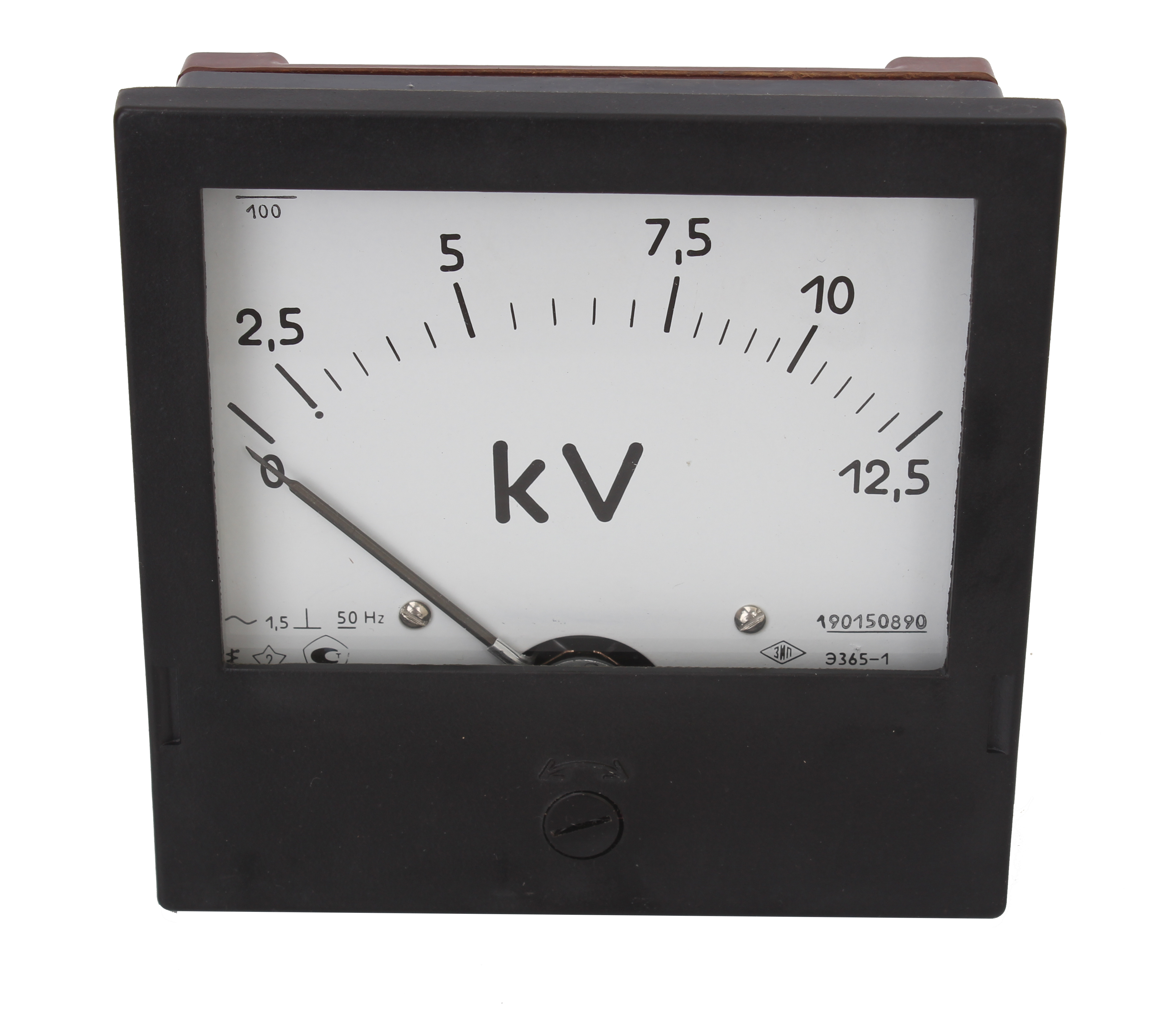

Щитовой вольтметр Э365.1-1

Документация:
Паспорт(3.58 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Щитовой вольтметр Э365.1-1 предназначен для измерения напряжения в сетях переменного тока.

Условия эксплуатации

  • Температура oС-40...+50
  • Относительная влажность95% при температуре +35С

По условиям механических воздействий приборы Э365 относятся к вибро- и ударопрочным.

Допускаемая основная погрешность Э365 - 1,5%.

Время установления показаний не превышает 4 с. Время установления рабочего режима не более 15 мин.

Прибор имеет одностороннюю шкалу длинной 90 мм. Изменение показаний приборов, вызванное отклонением температуры окружающего воздуха от (20 ± 5) oC на каждые 10 К, не превышает ±0,8 основной погрешности; под влиянием магнитного поля напряженностью 400 А/м - не превышает ±2,5%; при отклонении прибора на ±5% от вертикального положения в любом направлении - не превышает допускаемой основной погрешности; при установке прибора на ферромагнитном щите толщиной (2 ± 0,5) мм - не превышает половины допускаемой основной погрешности. Наработка на отказ 25000 ч. Средний срок службы не менее 12 лет Приборы соответствуют ТУ 25-04.3720-79

Амперметры и вольтметры Э365 состоят из катушки, установленной на сердечник, который при пропускании измеряемого тока через катушку намагничивается, посредством чего происходит отклонение стрелки, закрепленной на оси с магнитным сердечником, перемещающимся в зазоре неподвижного сердечника. Успокоение стрелки в приборах достигается введением в соответствующий зазор измерительного механизма полимерной (успокаивающей) жидкости.

При заказе указать пределы измерения по току и напряжению, способ включения.

Приборы Э365-1, Э365-2, Э365-3 имеют исполнения Э365.1-1, Э365.1-2, Э365.1-3. Приборы с (.1) предназначены для применения вне сферы метрологического контроля и надзора. Приборы Э365.1-1, Э365.1-2, Э365.1-3 поставляются с приёмкой ОТК.

Примечание

Вольтметры с конечными значениями диапазона измерений 0,5; 1; 1,5 В подключаются в сеть с помощью калиброванных проводников.

Характеристики

Тип прибора стрелочный
Ток переменный
Класс точности 1,5
Габаритные размеры 120х120х50 мм
Вес 0,5 кг
