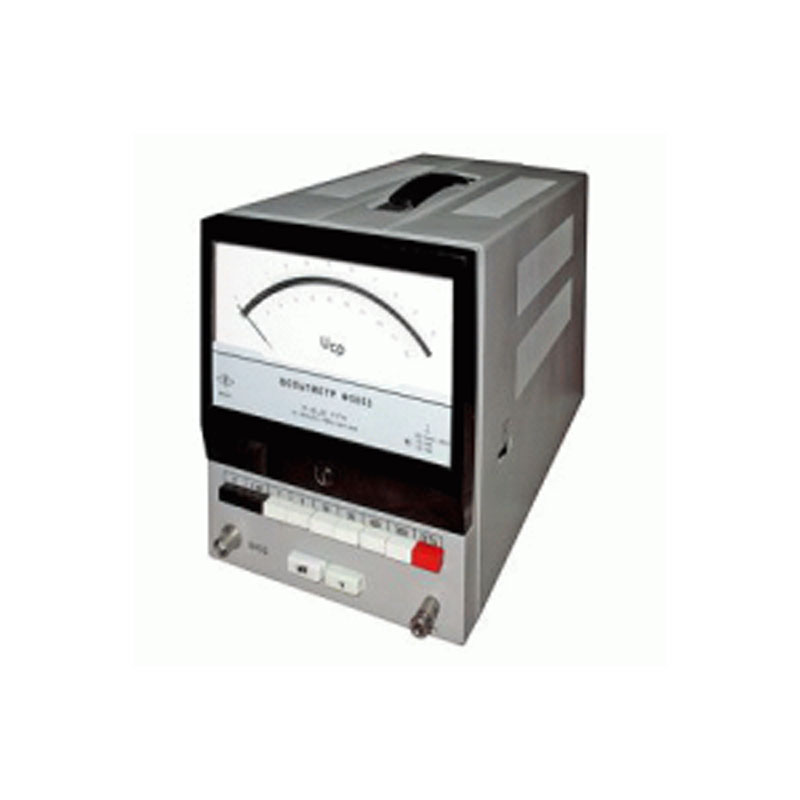

Вольтметр Ф5053

Ф5053

Вольтметр Ф5053 вычисляет значения напряжения переменного тока. Значения являются средневыпрямленными, измеряемое напряжение в переменном токе бывает, как и синусоидального вида, так и кривой в искаженной форме.

Рабочие диапазоны

Прибор разработан на большое количество измеряемых диапазонов работы.

Значение диапазона измерения переменного напряжения кривой, мВ

синусоидальной

кривой формы

минимальное

максимальное

минимальное

максимальное

0,2

1

0,5

3

20

100

50

300

2

10

5

30

5

30

20

100

Дополнительная информация

  • Класс точности прибора 0,5 - 1,5.
  • Эксплуатация проходит в температурном диапазоне от 10 до 35 градусов выше нуля.
  • Снимаемые показания регистрируются за срок, не превышающий 4 секунды.
  • Мощность, которая потребляется во время работы прибора, не превышает показатель в 25 ВА.
  • Значение входной емкости - 35 пФ.
  • При частоте 20 Герц абсолютно «полное» входящее сопротивление имеет значение не ниже 10 МОм.
  • Питание прибора осуществляется от сети переменного тока с напряжением 220 Вольт, частоте от 49 до 61 Герц, содержание гармоник должно быть в пределах 5%.
  • Отсчетное устройство прибора выглядит как обычный стрелочный указатель, который имеет двухстрочную равномерную шкалу. Длина шкалы составляет 12 сантиметров.

Таблица шкал

В данной таблице предоставлены данные касательно пределов допускаемых погрешностей прибора Ф5053 в двух видах областей частот: нормальная область и расширенная область.

Область частот

Пределы возможных допусков погрешности

min

max

1 мВ

3 мВ

9,99 мВ … 10,01 В

29,99 … 300,01 В

40 Гц

100 кГц

±1,5 %

±1 %

±0,5 %

±0,5 %

30 Гц

0,1 МГц

40 Гц

0,2 МГц

±2,5 %

±1,5 %

±1 %

±1 %

20 Гц

0,2МГц

30 Гц

0,4 МГц



±4 %

±2,5 %

±1,5 %

±1,5 %

10 Гц

0,4 МГц



20 Гц

0,6 МГц



±6 %

±4 %

±2,5 %

±2,5 %

0,6 МГц

1 МГц

±10 %

±6 %

±4 %

±4 %

1 МГц

2 МГц

-

±10 %

±6 %

-

2 МГц

4 МГц

-

-

±10 %

-

Подробнее о приборе

  • Размеры: длина 16, ширина 21, высота 37 сантиметров.
  • Вольтметр Ф5053 весит не менее 8 килограмм, без учета упаковки.
  • Изготавливается персонально под заказчика, имеет индивидуальный номер, указанный в паспорте на изделие.
  • Имеет собственную электронную систему с выходным прибором оснащенным магнитоэлектрической системой.
