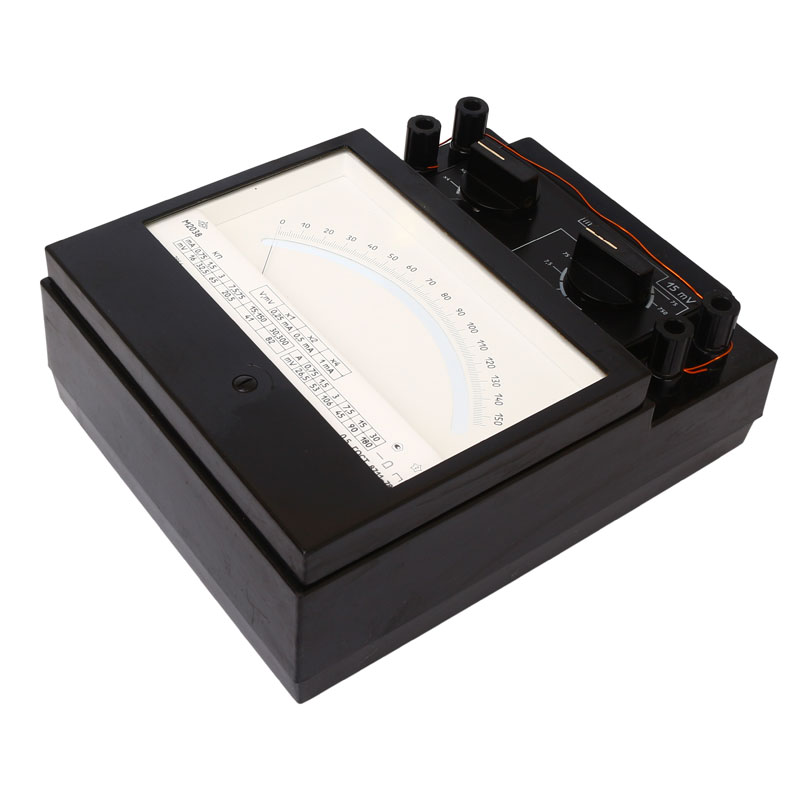

Вольтамперметр М2038

Вольтамперметр М2038 является измерительным устройством, используемым для контроля параметров электрических цепей постоянного тока. Отличительной особенностью этого прибора является возможность выполнения измерений в режиме вольтметра и амперметра, то есть один прибор позволит мерить и напряжение, и величину силы тока. Применяется предложенный прибор на предприятиях энергетического сектора, в лабораториях (испытательных и научных), а также в учреждениях, которые занимаются поверкой и тестированием электроприборов.

Устройство прибора М2038

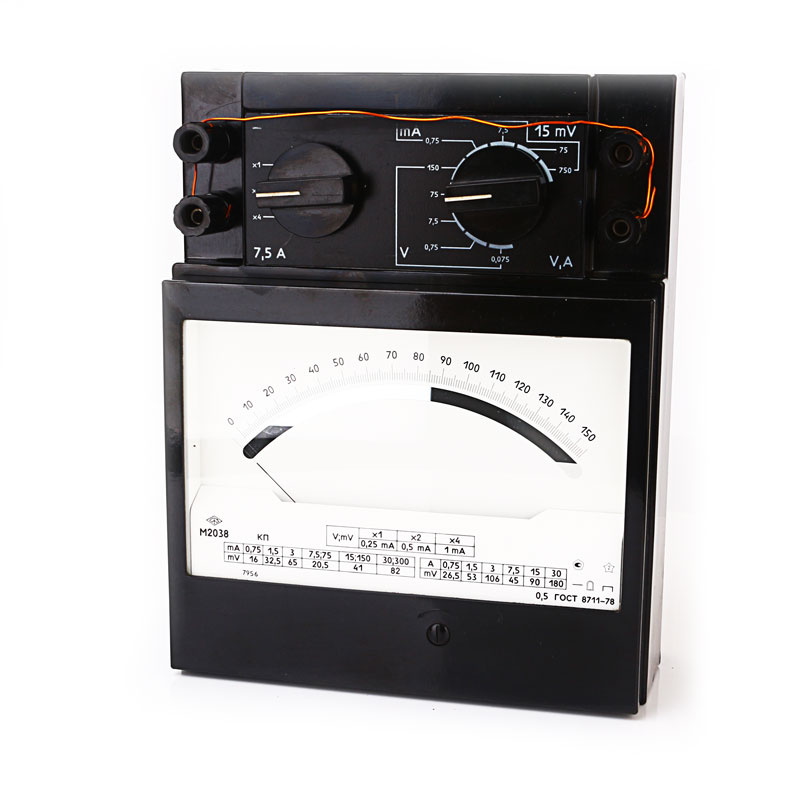

Вольтамперметр М2038 является переносным многодиапазонным измерительным прибором со стрелочным указателем. Устройство выполнено в пластиковом корпусе, на передней панели которого расположены переключатели диапазонов измерений и переключатели кратности, регулятор для установки «нуля прибора». Также на лицевую панель выведены две пары коммутационных зажимов винтового типа, которые используются для подключения устройства к измеряемой сети как вольтметра или как амперметра.

Для выполнения измерений используется магнитоэлектрическая система измерений, которая состоит из:

  • Магнитной подсистемы;
  • Отсчетного механизма;
  • Подвижного механизма;
  • И указателя со шкалой.

Шкала и механизм измерения со стороны лицевой панели закрываются стеклом. Длина шкалы составляет 140 мм, также она снабжена антипараллаксным механизмом.

Работа вольтметра

В принцип работы измерительного прибора М2038 заложено физическое явление взаимодействия двух магнитных полей. Одно поле генерируется постоянным магнитом, входящим в состав измерительной системы, а второе током, который протекает через металлическую рамку измерительного механизма. Зависимо от величины тока и напряжения угол отклонения стрелки и показания прибора будут больше или меньше.

Оптимальные условия для эксплуатации

Предложенная модификация вольтамперметра М2038 была разработана с выбранной целью по использованию в закрытых помещениях, где отсутствует токопроводящая пыль. Температура воздушной среды должна находиться в районе температур от +100С до +350С. Показатель относительной влажности воздушной среды составляет 80% при +250С.

Параметры

Значение

Граничное значение диапазонов измерений, в качестве:

милливольтметра:

14,99…300,01 мВ

вольтметра:

0,749…600,01 В

миллиамперметра:

0,749…3000,01 мА

амперметра:

7,49…30,01 А

Предельная погрешность:

±0,5%

Интервал установления показаний:

4 секунды

Предельное напряжение по изоляции:

2 кВ

Габаритные размеры:

243х200х100мм

Вес прибора:

3 кг (без футляра); 4,1 кг (с футляром)
