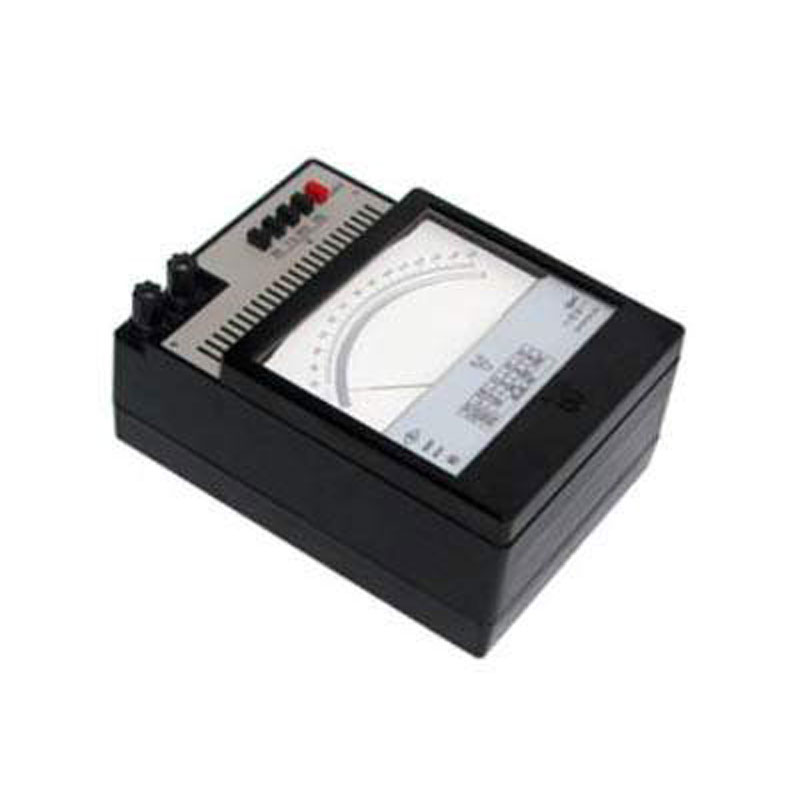

Вольтметр Э546

Вольтметр Э546 – это прибор электромагнитной системы, комплектуемый стрелочным указателем, используется для измерений силы тока постоянного и переменного вида. Время замера данных составляет не более четырех секунд. Прибор имеет воздушное успокоение. Существует два аналога этого прибора – Э534, Э515/4

Модификации вольтметра Э546

Вольтметр Э546 изготавливается в четырех различных вариациях. Он имеет два вида класса точности – 1,0, а также 2,5 и два вида климатического исполнения. Класс точности влияет на коэффициент погрешности, которая может возникнуть при измерениях устройством. Если класс точности составляет 1,0, то и процент погрешности будет составлять не более 1 процента, если же класс будет равен 2,5, то погрешность будет < 2,5%.

Вилы климатического исполнения

Климатическое исполнение бывает двух видов. Первый вид – это прибор, предназначенный для работы в умеренном климате в закрытых сухих помещениях, температуры в которых не должна превышать 45 градусов и влажности не более 90 процентов. Второй вид – это устройство, специально изготавливаемое для тропического климатического пояса. Прибор должен работать в помещениях с вентилируемым воздухом. Температура – 1 - 45 градусов по шкале Цельсия, влажность – 90%.

Класс точности

1,0 и 2,5
Интервал рабочей температуры, С 1 - 45
Допустимая влажность, max, % 90
Время измерения, с 4
Габариты, мм 140 х 195 х 92
Вес, кг 1,25

Таблица дополнительных значений:

Обозначение Класс
точности
Конечное
значение
Сопротивление Область частот
Обычная Рабочая
Э546 1,0 50 V 1333 Ω 45 Нz - 1500Нz 1500 Нz - 3000 Нz
75 V 2000 Ω 45 Нz - 400Нz 400 Нz - 500 Нz
100 V 2666 Ω
150 V 4000 Ω 45 Нz - 3000Нz 3000 Нz - 5000 Нz
2,5 150 V 4000 Ω 5000 Нz - 10000Нz -
