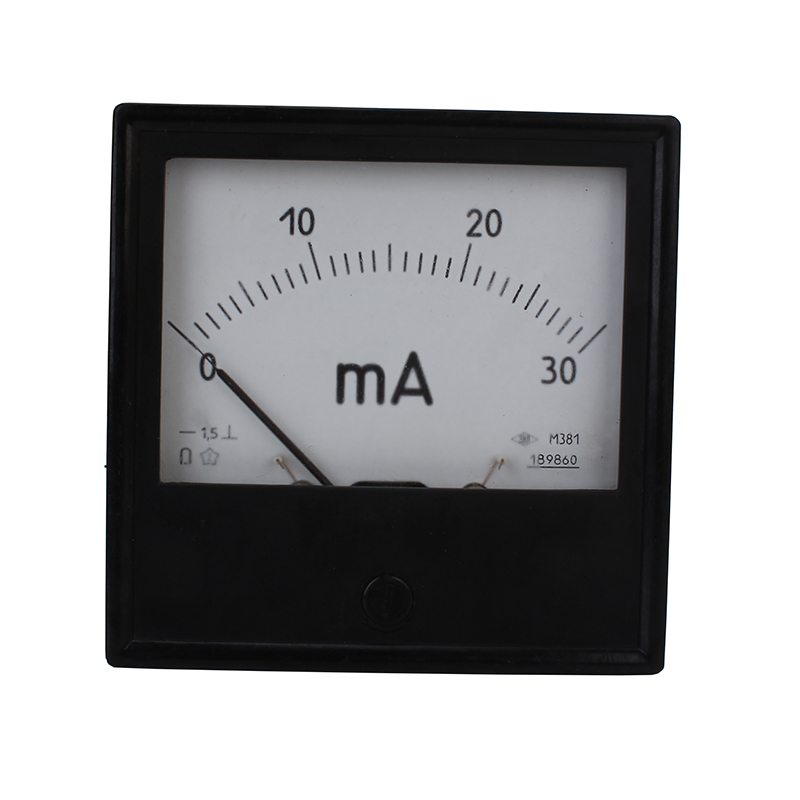

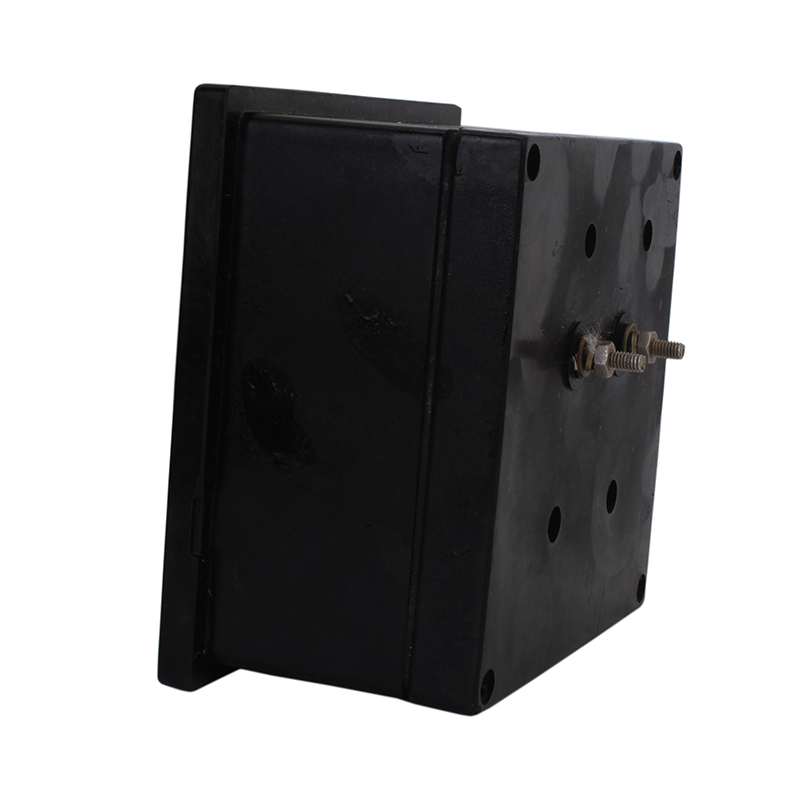

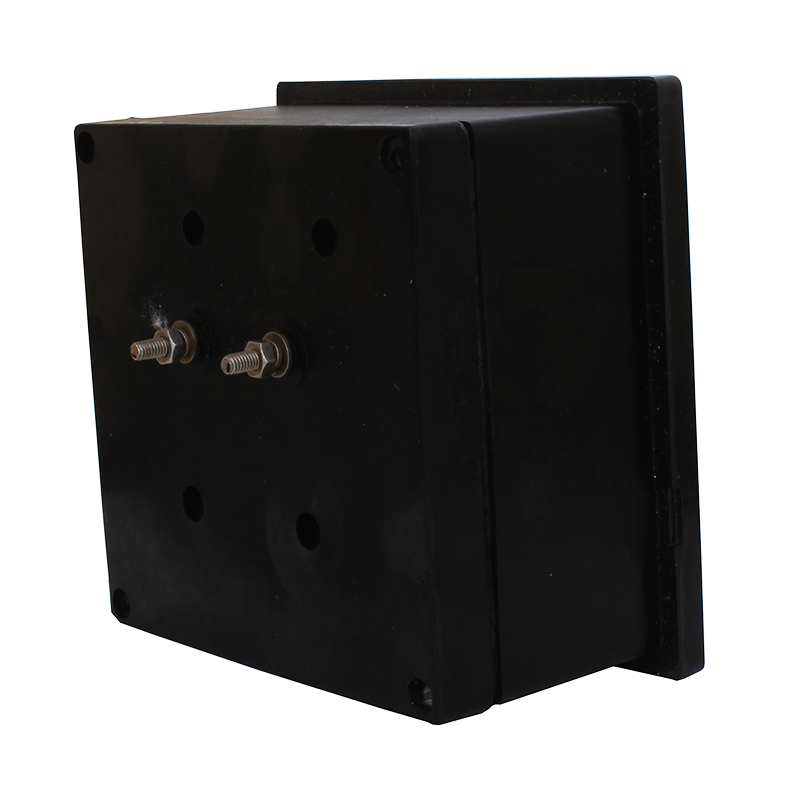

Вольтметр М381, М380

Документация:

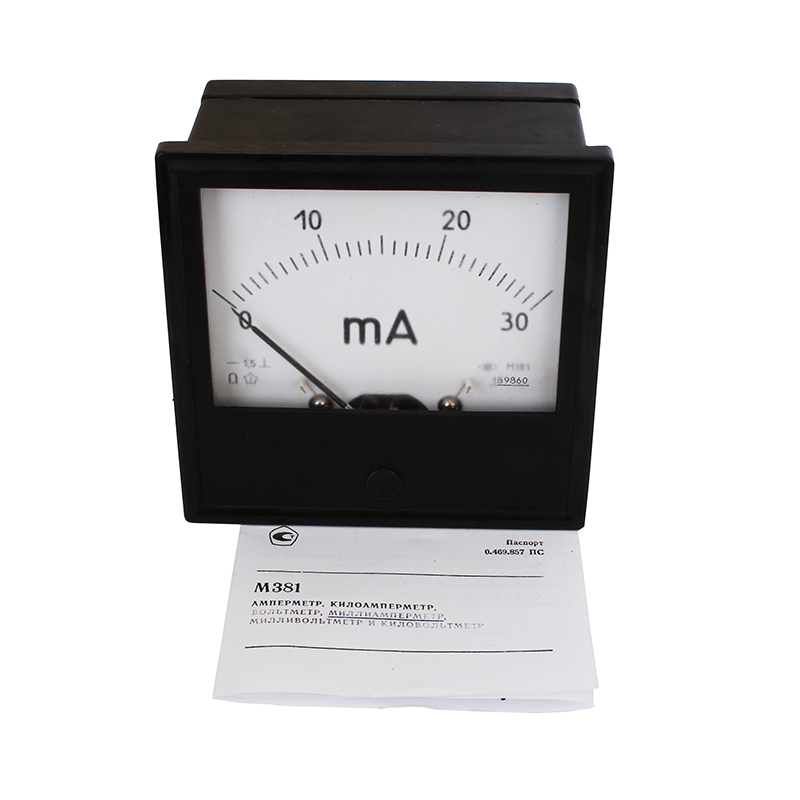

Паспорт(1.53 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтметры М380, М381 предназначенный для измерения тока и напряжения в цепи постоянного тока.

Эксплуатация

Оптимальными условиями для использования амперметров М380, М381 являются:

  • температура окружающего воздуха от -40ºС до +60ºС.
  • относительная влажность воздуха должна составлять не более 95%(при +35ºС).

Характеристики

Технические характеристики

Класс точности - 1,5.

Габаритные размеры,мм:

  • М380 - 160х160х82,
  • М381- 120×120×60.

Масса,кг:

  • М380 -1,0
  • М381 -0,4
Диапазоны измерений
Название и тип прибора Значения диапазонов измерений приборов с нулевой отметкой Способ включения
в начале шкалы в середине шкалы
М381 0,5мА; 0,75мА; 1мА; 3мА; 5мА; 10мА; 15мА; 30мА; 50мА; 75мА; 100мА; 150мА; 300мА; 500 мА; Б10мА/100мА; 10мА/200мА; 10мА/500мА;50мА/250мА;
1А; 2А; 3А; 5А; 10А; 20А; 30А
от 0,5мА-0мА-0,5мА до 150мА-0мА-150мА, 300мА-0мА-300мА, 500мА-0мА-500мА,
от 1А-0А-1А до 30А-0А-30А
Непосредственно
30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750A;
1кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 7,5кA
от 30А-0А-30А до 750А-0А-750А,
от 1кА-0-1 до 7,5кА-0кА-7,5кА
С наружным шунтом 75 мВ и калиброванными проводами сопротивлением 0,035Ом
200А; 400А; 600A, 1кА; 2кА; 3кА; 4кА; 6кА; 8кА; 10кА; 15кА; 20кА; 30кA от 200А-0А-200А до 600А-0А-600А,
от 1кА-0кА-1кА до 30кА-0кА-30кА
С наружным шунтом 150мВ и калиброванными проводами сопротивлением 0,035Ом с калиброванными проводами сопротивлением 0,035Ом
М380 0,5мА; 0,75мА; 1мА; 3мА; 5мА; 10мА; 15мА; 30мА; 50мА; 75мА; 100мА; 150мА; 300мА; 500мА; 10/100мА; 10/200мА; 10/500мА; 50/250мА; 1А; 2А; 3А; 5А; 10А; 20А; 30А от 0,5мА-0мА-0,5мА до 150мА-0мА-150мА, 300мА-0мА-300мА, 500мА-0мА-500мА, от 1А-0А-1А до 30А-0А-30А Напосредственно
30А; 50А; 75А; 100А; 150А; 200А; 300А; 500А; 750A; 1кА; 1,5кА; 2кА; 3кА; 4кА; 5кА; 6кА; 7,5кА (способ от 30А-0А-30А до 750А-0А-750А, от 1кА-0кА-1кА до 7,5кА-0кА-7,5кА С наружным шунтом 75мВ и калиброванными проводами сопротивлением 0,035 Ом
200А; 400А; 600A, 1кА; 2кА; 3кА; 4кА; 6кА; 8кА; 10кА; 15кА; 20кА; 30кА от 200А-0А-200А до 600А-0А-600А, от 1кА-0кА-1кА до 30кА-0кА-30кА С наружным шунтом 150мВ и калиброванными проводами сопротивлением 0,035 Ом
75мВ; 150мВ 75мВ-0мВ-75мВ, 150мВ-0мВ-150мВ С калиброванными проводами сопротивлением 0,035 Ом
3В; 7,5В; 15В; 30В; 50В; 75В; 150В; 250В; 300В; 400В; 500В; 600В; 750В от 3В-0В-3В до 750В-0В-750В Непосредственно
1кВ; 1,5кВ; 3кВ; 10кВ; 15кВ от 1кВ-0кВ-1кВ до 3кВ-0кВ-3кВ С наружным добавочным сопротивлением
