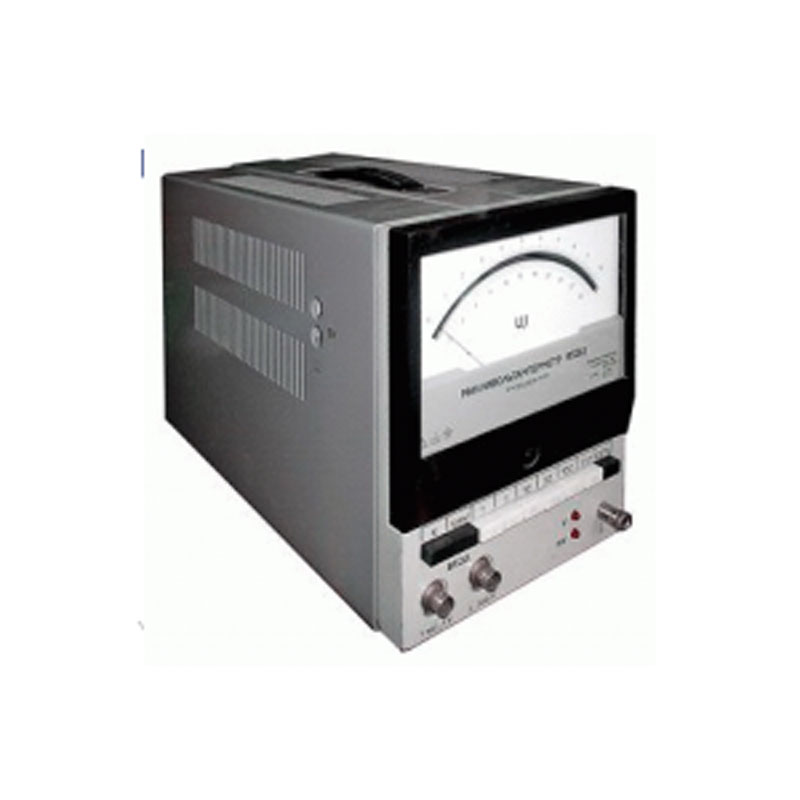

Милливольтметр Ф5303

No votes yet
Категория:

Ф5303

Милливольтметр Ф5303 - служит для проведения измерений среднеквадратического значения напряжения в любой цепи с переменным током, с синусоидальными или искаженными формами сигналов.

Краткое описание рабочего процесса

Обычно приборы такого типа, эксплуатируются как приборы вторичного вида в различных пирометрах. Бывают двух видов: самопишущего или электронного.

Принцип работы милливольтметра переменного тока Ф5303 основывается на взаимодействии магнитного потока, который образуется при помощи постоянного магнита, и электрического проводника, по которому передвигается ток. Магнит создает и позволяет поддерживать беспрерывность магнитного потока. Если оборудование имеет милливольтовую градуировку шкалы, оно может эксплуатироваться с самыми разнообразными термопарами, которые входят в градуировочную таблицу. Но при этом указывается рабочий спай, при неизменной, собственной температуре рабочих концов.

  • Существует предел погрешности, который образуется в процессе нормально принятой области частоты. Она высчитывается в процентах относительного максимального показателя диапазона вычисления:
    • В диапазоне с максимальным значением напряжения 10 мВ – 300 В, погрешность составляет ±0,5 процента.
    • В рабочем диапазоне напряжения с максимальными показателями 1 мВ или 3 мВ, погрешность варьируется в пределах ±1%.
  • Существует определенное количество диапазонов с максимальным значением для измерения рабочего напряжения:
    • 1, 3, 10, 30, 100, 300 мВ.
    • 1, 3, 10, 30, 100, 300, В.
  • Нормальная область частот имеет значения: минимальное - 50 Гц и максимальное 100 мГц.
  • Рабочий диапазон частоты составляет 10 - 50 Гц и 100 кГц - 10 МГц.
  • Питание оборудования происходит от сети переменного тока, с напряжением 220 (± 2) Вольт.

Дополнительная информация

  • Работоспособность сохраняется в помещениях, где температура не падает ниже 5 градусов тепла, и не превышает 50 градуса по Цельсию, с влажностью окружающего воздуха до 80%.
  • Вес милливольтметр Ф5303 составляет 7.5 кг.
  • Габариты: 16 х 21 х 37 см.
  • Комплектуется паспортом и подробным техническим описанием.
