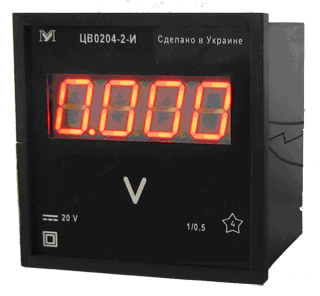

Вольтметры ЦВ0204, ЦВ0303

No votes yet
Категория:
Документация:

Вольтметры ЦВ0204, ЦВ0303 используются для измерения постоянного или переменного напряжения или тока в сети. Благодаря возможности перепрограммирования приборов возможно расширение диапазона показа от 0-50мВ до 0-99кВ или от 0-50мА до 0-99кА, без потери точности. Встроенный цифровой частотомер с диапазоном 45Гц-50Гц-55Гц.

Технические характеристики

Конечное значение диапазона измерения, разрешающая способность, диапазон показаний и способы включения приборов
Наименование и тип прибора Конечное значение диапазона измерений Диапазон показаний Разрешающая способность Способ включения

Вольтметры

постоянного напряжения

ЦВ0204-2,

ЦВ0204-3

20 V

50 V

100 V

(0 – 24,00) V

(0-60,00) V

(0-120,0) V

0,025 V

0,1 V

0,2 V

непосредственный

Вольтметры

переменного напряжения

ЦВ0303-2

ЦВ0303-3

7,5 V

10 V

30 V

50 V

75 V

100 V

300 V

500 V

(0 -9,000) V

(0 -12,00) V

(0 -36,00) V

(0 -60,00) V

(0 -90,00) V

(0-120,0) V

(0-360,0) V

(0-600,0) V

0,01 V

0,02 V

0,05 V

0,1 V

0,1 V

0,2 V

0,5 V

1 V

непосредственный

3000 V (3 kV)

7500 V (7,5 kV)

10000 V (10 kV)

12500 V (12,5 kV)

20000 V (20 kV)

35000 V (35 kV)

60000 V (60 kV)

125000 V (125 kV)

(0-3,600) kV

(0-9,000) kV

(0-12,00) kV

(0-15,00) kV

(0-24,00) kV

(0-42,00) kV

(0-72,00) kV

(0-150,00) kV

0,005 kV
0,01 kV

0,02 kV

0,02 kV

0,025 kV

0,05 kV

0,1 kV

0,2 kV

с трансформатором

напряжения Х/100 V

* Примечание. По согласованию с заказчиком допускается изготовление приборов с другими диапазонами измерения, согласно ряда ГОСТ 8711 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним.

Мощность, потребляемая прибором, не более 3V×A.

Масса приборов, kg, не более:

  • ЦВ0204-2, ЦВ0303-2 – 0,25 kg
  • ЦВ0204-3, ЦВ0303-3 – 0,2 kg.

Степень защиты, обеспечиваемая корпусом прибора от проникновения твердых предметов IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».

Установочные размеры для монтажа приборов к щиту
Прибор С, мм
ЦВ0204-2, ЦВ0303-2 92+0,8
ЦВ0204-3, ЦВ0303-3 68+0,7
  • Приборы допускают крепление к щитам толщиной до 8 mm.
  • Норма средней наработки на отказ 10000 часов.
  • Средний срок службы 10 лет.

Исполнения вольтметров

Приборы в зависимости от габаритных размеров по фланцу и вида электрического питания имеют исполнения:

  • ЦВ0204-2-С, ЦВ0303-2-С (размер по фланцу 96 mm х 96 mm, электрическое питание от сети постоянного или переменного тока напряжением от 100 V до 250 V);
  • ЦВ0204-2-И,ЦВ0303-2-И (размер по фланцу 96 mm х 96 mm, электрическое питание от источника постоянного тока напряжением от 10 V до 15 V;
  • ЦВ0204-3-С, ЦВ0303-3-С ( размер по фланцу 72 mm х 72 mm, электрическое питание от сети постоянного или переменного тока напряжением от 100 V до 250 V);
  • ЦВ0204-3-И, ЦВ0303-3-И (размер по фланцу 72 mm х 72 mm, электрическое питание от источника постоянного тока напряжением от 10 V до 15 V.
