Вольтметры С503 ... С511

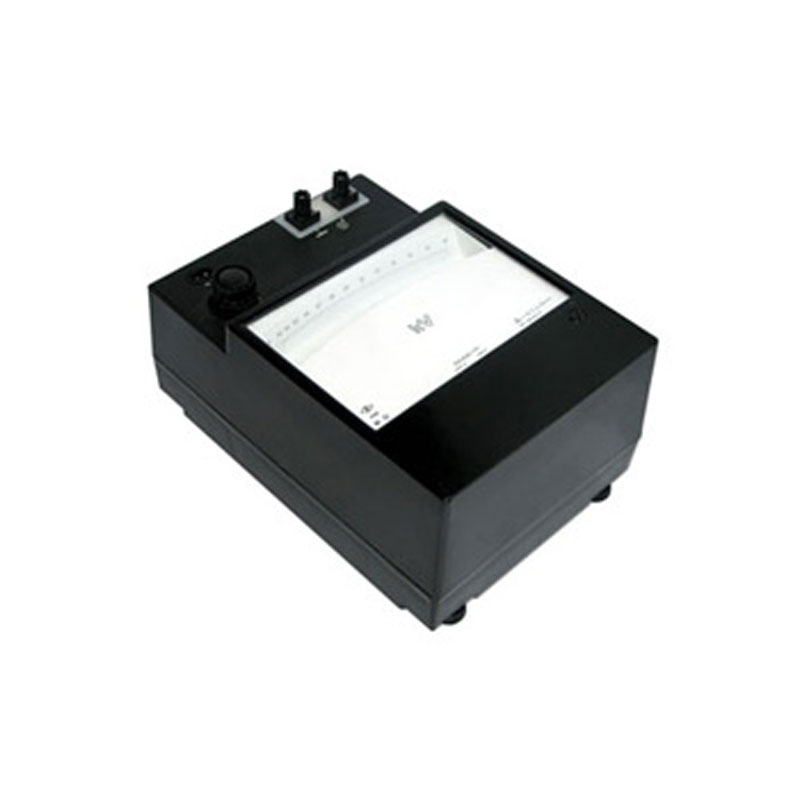

Вольтметр С503 - С511 – это аналоговый прибор электростатической системы. Он используется для измерений постоянного тока и напряжения переменного тока. Также вольтметр может использоваться для поверки приборов с менее точными характеристиками. Это экранированный прибор, с подвижной частью на растяжках и световым отсчетным устройством.

Аналоги

Вольтметры имеют свои аналоги - С5021, С5022, С5023, С5024, С5025, С5026, С5027, С5028, С5029 соответственно.

Погрешность измерений

Класс точности вольтметра С511 составляет 0,5. Это означает, что данный прибор имеет уровень погрешности, составляющая не более 0,5%. Погрешность может возникнуть от разных факторов, но в основном она возникает из-за неустойчивости температуры и при отклонение частоты от пределов нормальной области. Подготовка вольтметра к работе составляет не больше 15 минут, а время измерения занимает не более 10 секунд.

Варианты исполнения прибора

Прибор выпускается в различных климатических исполнениях. Всего существует два вида исполнения – для работы в климате с умеренным или тропическим воздухом. В умеренном климате прибор может работать при температуре от 10 до 35 градусов, влажность воздуха - не более 80 процентов. При тропическом исполнение, прибор имеет исполнение 04.1 и может работать при температуре, достигающей 45 градусов.

Вольтметры С 503 - С 511 – это малогабаритные устройства с классом точности 0,5. Их размер составляет всего 205 * 290 * 135 миллиметров, масса – 3,6 килограмм. Прибор поставляется в комплекте с трансформатором, для обеспечения питания цепи светового указателя. Его размеры составляют 65 * 85 * 45 миллиметров, вес – 500 грамм.

Класс точности прибора 0,5
Рабочая температура, С 10 - 35
Допустимая влажность воздуха, % 80
Габариты, мм 205 * 290 * 135
Вес, кг 3,6
Габариты трансформатора, мм 65 * 85 * 45
Вес трансформатора, г 500

Конечные значения диапазонов измерений:

Обозначение Конечное значение Область частот
Обычная Рабочая
С503 30V 45 Нz -
1 x 106 Нz
1 x 106 Нz -
2.5 x 106 Нz
С504 75V
С505 150V
С506 300V
С507 450V
С508 600V
С509 1kV 45 Нz -
1.5 x 106 Нz
1.5 x 106 Нz -
3 x 106 Нz
С510 1.5kV
С511 3kV
