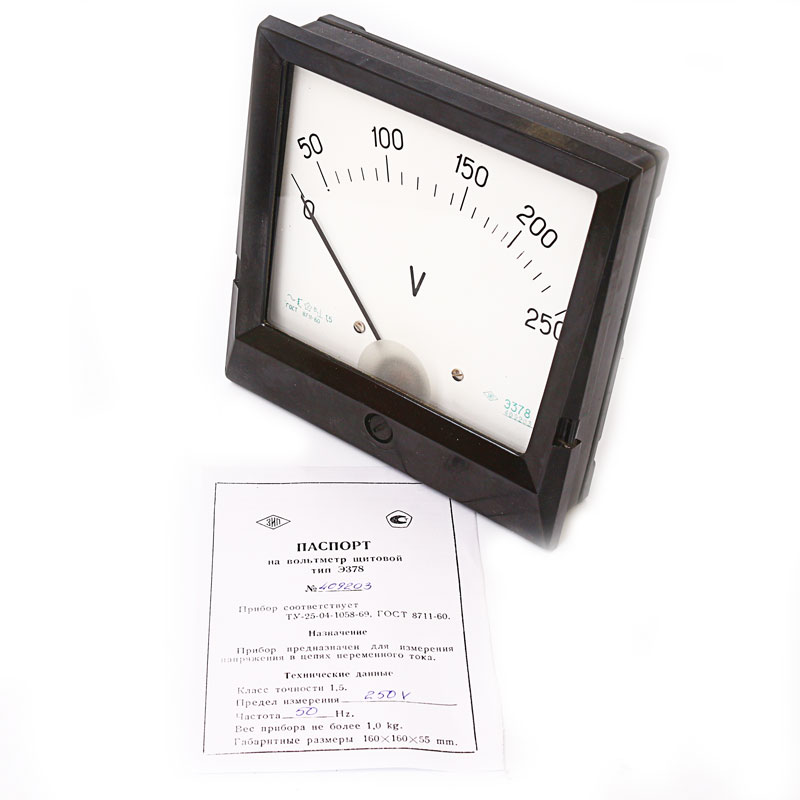

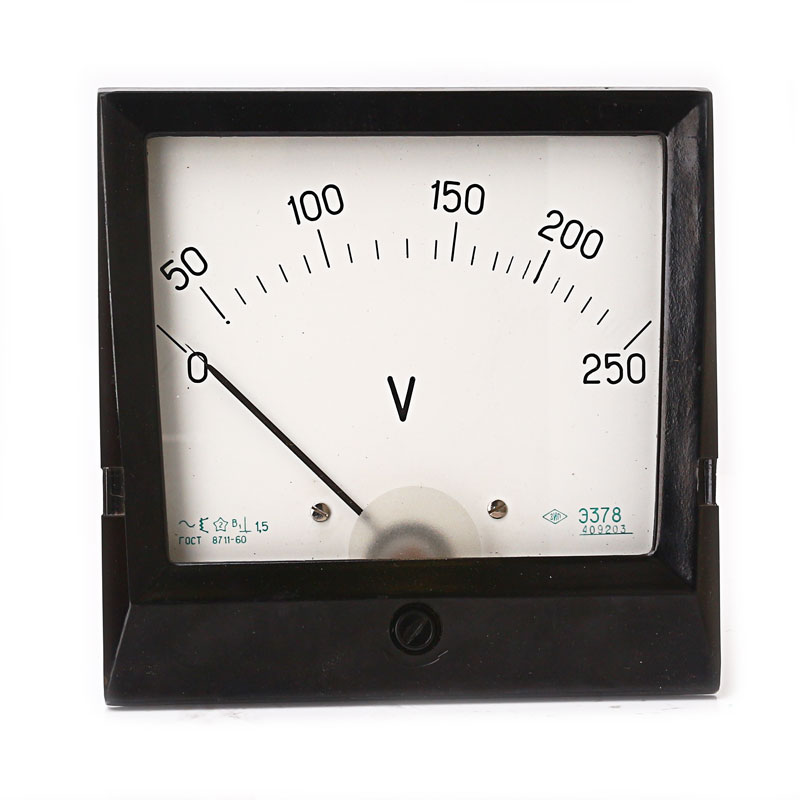

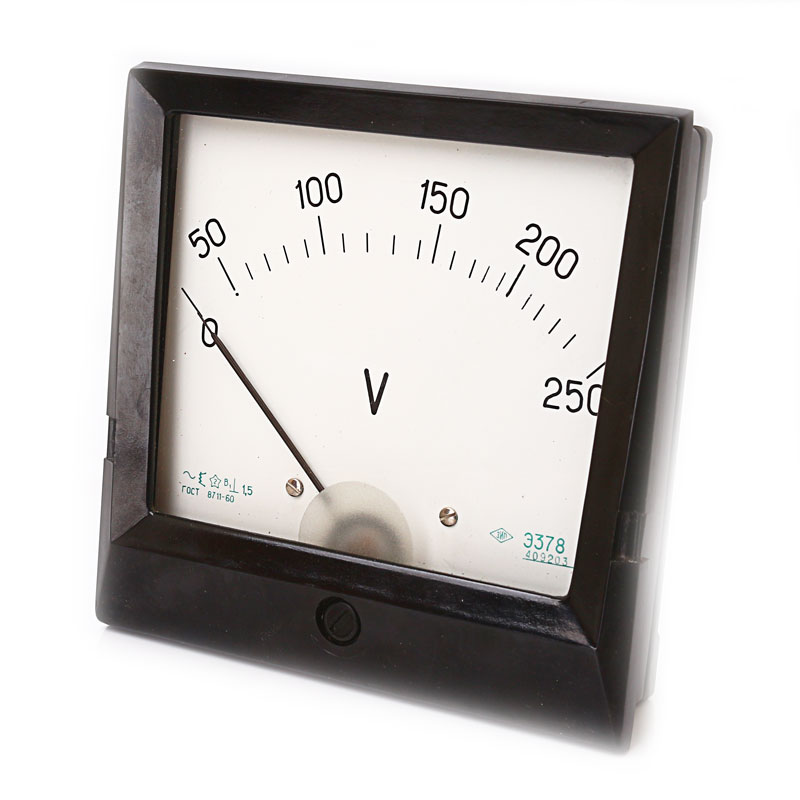

Вольтметр Э378

Вольтметр Э378 представляет собой измерительный тип приборов электромагнитной системы, выполненный в щитовом исполнении. Прибор обладает вибростойкой и ударопрочной конструкцией, в брызгозащищенном и пыленепроницаемом корпусе. Габариты девайса составляют 160х160х125 миллиметров.

Прибор располагается в вертикальном рабочем положении. Шкала вольтметра отличается неравномерным характером. Климатическое исполнение устройства обычное для умеренного климата и зоны тропиков. При этом категория размещения девайса – 2 (Э378Т2). Производителем впускаются модификации модель Э378Т-Н и модель Э378-2.

Назначение вольтметра Э378

Вольтметр Э378 предназначается для проведения точных замеров уровня напряжения в эксплуатируемой цепи по переменному току, показатель диапазона частоты которой колеблется от 45 до 1 005 Герц. Прибор может применяться для проведения исследований в рамках метрологического государственного контроля, осуществления надзора. Пределы измерений и способ подключения подробно представлены в таблице ниже.

Устройство и работа

Серия Э378 может использоваться при рабочих температурах -54 … +63°С.  Использование прибора допускает основную погрешность проводимых замеров в пределах ± 1,5% от конечных значений шкалы. При оснащении девайса перегрузочной шкалой уровень погрешности при перегрузках составляет не больше ± 6,0% от разности конечных показателей перегрузочной шкалы и предусмотренного диапазона измерений.

При отклонениях рабочего режима температур воздушного потока от 18°С в пределах – минус 40…+50°С изменения показаний устройства класса уровня 1,5 менее ± 0,8% на 10°С.

Вся линейка выпускается для установки методом утопленного монтажа на щитах, панелях, которые отличаются вертикальным положением либо горизонтальным положением и могут производиться из разных материалов, магнитной и немагнитной текстуры. Монтаж вольтметра проводится на расстоянии от воздействия сильного по качеству магнитного поля при уровне напряженности больше 0,4 кА/м.

При установке вольтметров или амперметров Э378 для подключения к сетям с напряжением более 650 В устройство располагается в местах, доступность к которым практически недоступна. Крепление осуществляется с использованием жестких видов крепежа, без создания дополнительных нагрузок. Монтаж осуществляется с использованием точного расположения, без наклонов и перекосов.

При соответствующих требованиям технической документации условиях эксплуатации прибор полностью обеспечивает точность замеров, и обязательно полностью безопасная по отношению к персоналу эксплуатация.

Пределы измерений в соответствии с уровнем номинальных частот и способа включения:

Частотой 50, 60 Гц при непосредственным

включением

0,5В; 1В; 1,5В; 3В, 15В, 30В, 50В, 75В, 100В, 150В, 250В, 500В, 600В

Частотой 50, 60 Гц и включением через

измерительный трансформатор со вторичным

напряжением 100 В

450В, 600В, 750В; 3,5кВ; 7,5кВ; 12,5кВ; 15кВ; 17,5кВ; 20кВ, 25кВ, 40кВ, 125кВ, 175кВ, 250кВ, 400кВ, 600кВ

Уровнем частот 200 Гц при непосредственном

включении

250 В

Частотой 500 Гц с включением непосредственно

15В, 30В, 50В, 150В, 250В, 500В, 600В

При рабочих измерениях может допускать погрешности:

В случае если частота отклоняется от стандартного значения на 10,0%

± 1,5%

В случае отклонения от вертикального расположения

прибора на 45°

± 1,5%

Под воздействием внешних магнитных полей с

уровнем напряженности в размере 400,0 А/м

± 2,5%

Положение удобное для работы

вертикальное

Шкала в приборе

неравномерная

Размеры для встройки в шкаф

16 х 16 х 12,5 см
