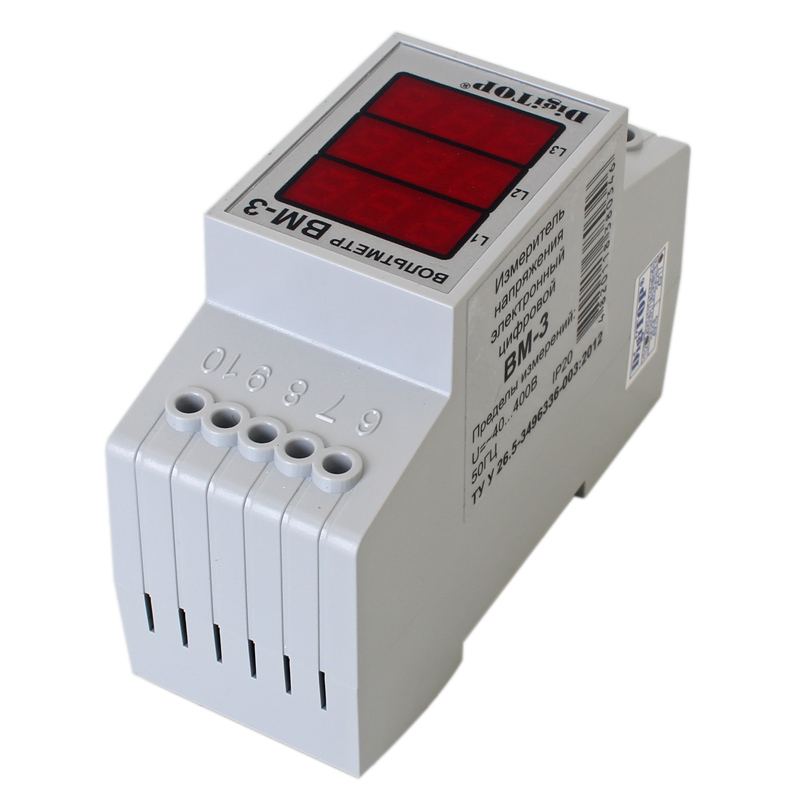

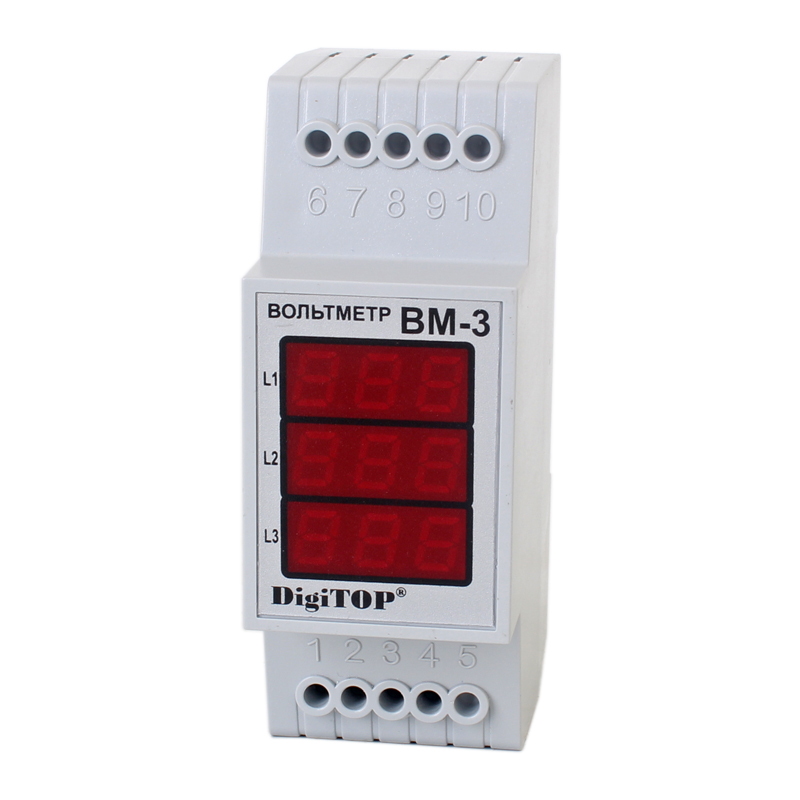

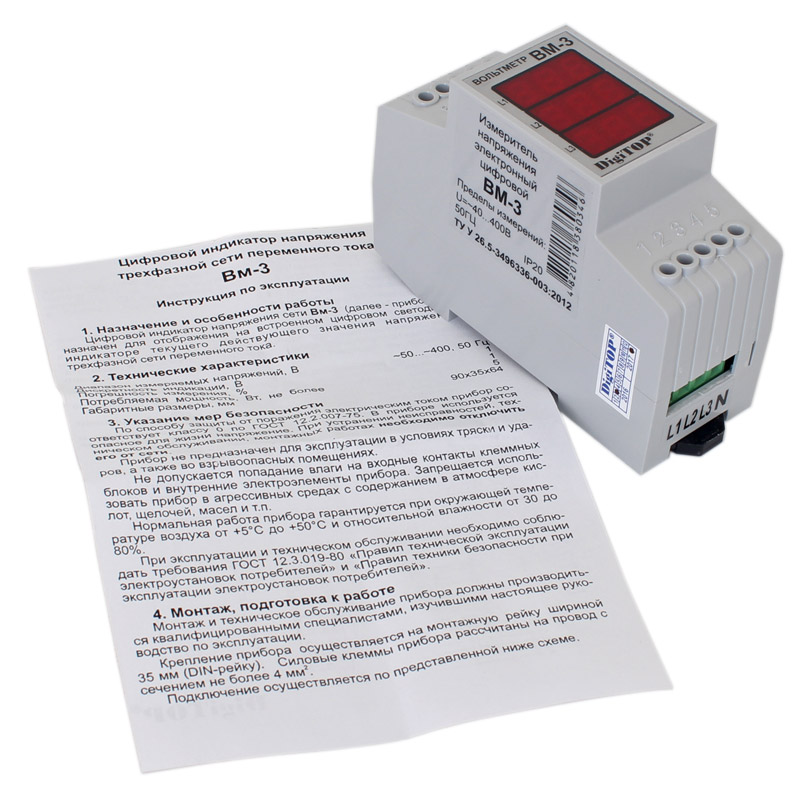

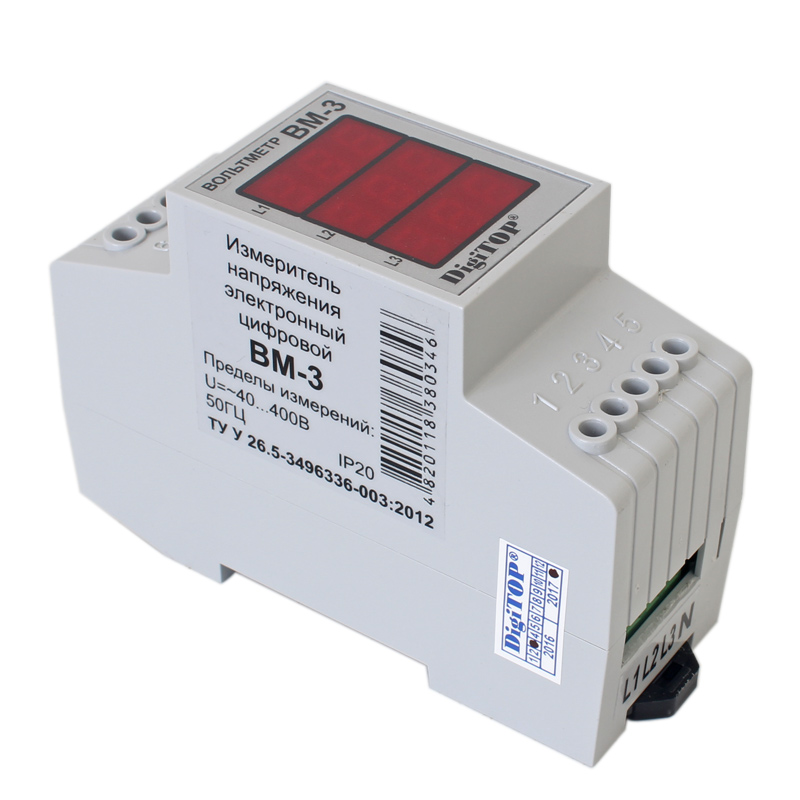

Вольтметр ВМ-3 является цифровым радиоэлектронным прибором, позволяющим определять действующее значение напряжения – основную характеристику трехфазных источников электроснабжения.

Назначение Вольтметров ВМ-3

Использование цифрового вольтметра серии ВМ позволяет визуализировать величину действующего напряжения в каждой фазе трехфазного источника переменного тока. Результат измерения выводится на трехразрядный трехрядный электронный цифровой индикатор.

Устройство и работа

Крепежный элемент вольтметра, совмещенный с корпусом, рассчитан на рейку DIN 35 мм (2 модуля по 17,5мм). Для подключения к сети используются клеммы 1÷4:

  • К клемме 1 подключается фаза A,
  • К клемме 2 – фаза B,
  • К клемме 3 – фаза C,
  • К клемме 4 – нулевой проводник.

Размеры клемм позволяют использовать для подключения провод с площадью сечения до 4кв.мм.

При эксплуатации прибора в рабочем состоянии запрещается попадание на его клеммы и внутренние токопроводящие части влаги. Не следует включать прибор в атмосфере, насыщенной кислотами, щелочами, маслами и другими агрессивными веществами (в том числе, вызывающими коррозию).

Для питания электрической схемы вольтметра используется высокое напряжение, представляющее опасность для жизни. Поэтому любые работы по обслуживанию, монтажу и ремонту следует выполнять исключительно при отсоединении прибора от сетевого источника.

Не рекомендуется эксплуатация Вм-3 при вибрационных и ударных нагрузках, на взрывоопасных участках.

Гарантийные обязательства на эксплуатацию вольтметра распространяются на 2 года с даты его продажи. Они прекращают свое действие при нарушении правил хранения, монтажа и эксплуатации. В случае несоответствия реальных технических характеристик прибора и информации, заявленной в документации, выявленного в течение гарантийного срока, производится безвозмездное восстановление его за счет производителя.

Вольтметр ВМ-3 считается лидером продаж в списке вольтметров от Digitop.

Свойство

Показатель

Пределы измерений по переменному напряжению частотой (50±1) Гц

(100÷400) В

Дискретность индикатора (значение последнего разряда)

Погрешность результата измерения

1%

Потребляемая мощность

<5Вт

Степень электробезопасности

0 (ГОСТ12.2.007-75)

Допустимая внешняя температура

(+5÷+50) °C

Допустимая относительная атмосферная влажность

(30÷80)%

Допустимый температурный диапазон при хранении

(+5÷+50) °C

Допустимая относительная атмосферная влажность при хранении

<85% при +25°C

Размер

35х64х90мм
