Вольтметр ЭВ2235

Голосов: 8
Документация:
Паспорт(419.42 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

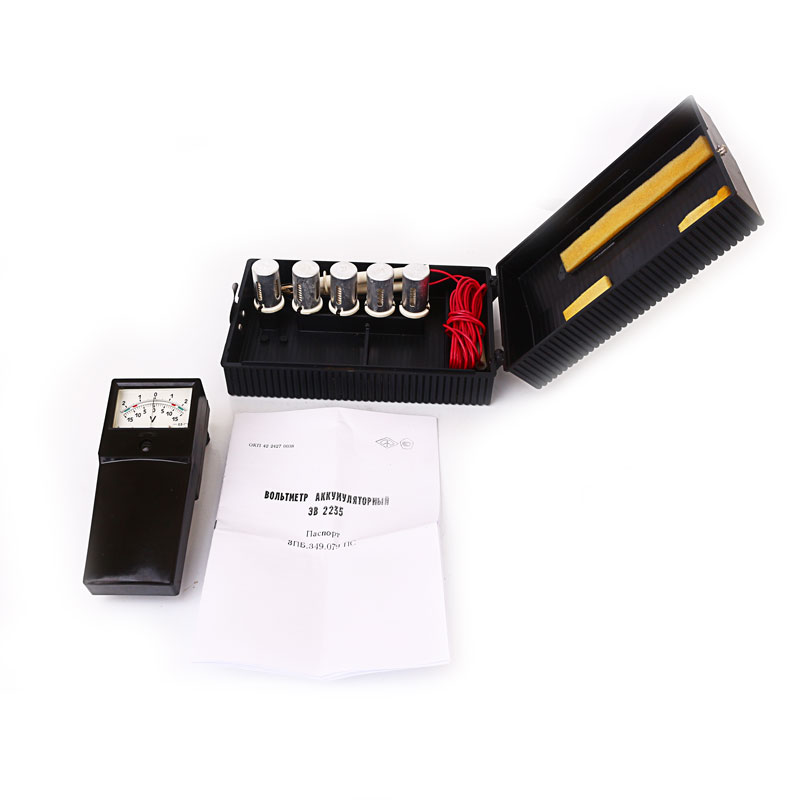

Вольтметр ЭВ-2235 это всегда контрольно-измерительные приборы, используемые для измерения параметров электрических цепей. С помощью этого устройства возможно измерять напряжение на аккумуляторных батареях, а также на ее отдельных элементах. Отличительным является то, что прибор комплектуется сменными нагрузочными сопротивлениями. Это позволит применять прибор для контроля степени разряда аккумулятора, который функционирует при показателе нормального токового разряда 1, 2, 3, 4, 6 или же 12 А.

Исполнение вольтметра ЭВ-2235

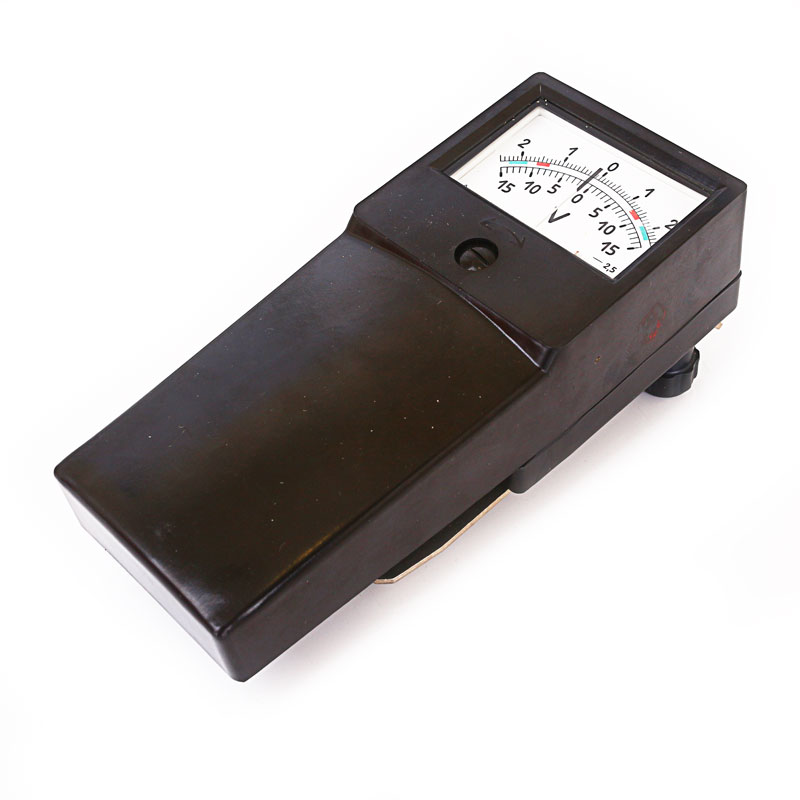

Вольтметр предложенной модели реализован в виде пластикового корпусного прибора, на передней панели расположен стрелочный индикатор с равномерной шкалой. Используются два диапазона измерений: 0÷2,5 В или 0÷15 В. На тыльной части корпуса расположены коммутационные разъемы, к которым крепятся металлические контактные стержни, при помощи которых прибор подключают к аккумуляторной батареи. Для измерений, проводимых с отдельными блоками аккумулятора, можно использовать щупы с гибкими коммутационными проводами.

Работа вольтметра

Контроль напряжения на аккумуляторе выполняется с использованием металлических контактных стержней. Для измерений используется диапазон 0÷15 В. Для контроля напряжения на отдельных элемента аккумуляторной батареи используют режим 0÷2,5 В и тонкие гибкие щупы. При существенных отличиях показаний на разных элементах аккумулятора можно судить о выходе из строя некоторых из них.

Для определения разряда аккумуляторной батареи измерения производят при подключенной нагрузке в виде резисторов. Ее величина выбирается в соответствии со значениями тока, которые отвечают режиму нормального разряда батареи при ее функционировании.

Оптимальные климатические режимы

Вольтметр ЭВ-2235 рассчитаны для использования в условиях закрытых помещений, температура которых может регулироваться в пределах -400С…+600С. Величина относительной влажности при температуре +250С должна составлять не больше 98%.

Характеристики

Возможные диапазоны измерений напряжения:

0÷2.5 В, 0÷15 В

Величина тока полного отклонения:

1 А

Показатель точности прибора:

2,5

Время на установку показаний:

4 сек

Эксплуатационные климатические условия:

-400С…+600С, 98%

Габариты прибора:

15х6.5х6 см

Вес вольтметра:

0.4 кг

Общий вес с футляром и ЗИП:

1 кг
