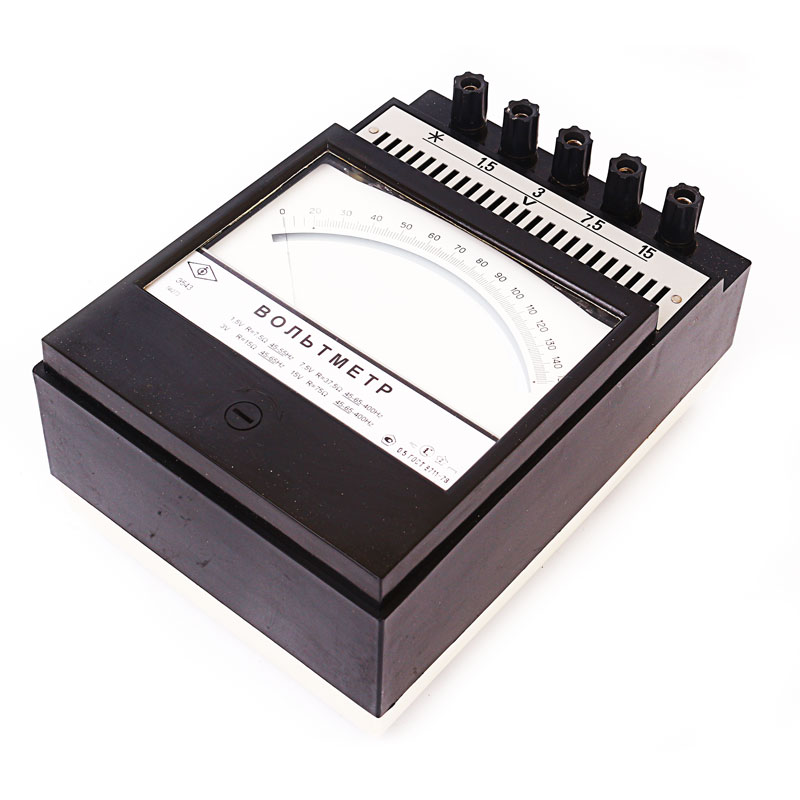

Вольтметр Э543, Э544, Э545

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтметр Э543, Э544, Э545 – это прибор электромагнитной системы на растяжках. Он используется для определения силы постоянного либо переменного тока. Время определения результата составляет не более 4 секунд. Прибор имеет воздушное успокоение. Длина шкалы со стрелочным указателем составляет 112 миллиметров.

Представленные вольтметры имеют свои аналоги – Э531, Э515/1, Э532, Э515/2, Э533, Э515/3

Точность вольтметра

Класс точности вольтметра Э545, Э544 и Э543 составляет 0,5. Это означает, что процент минимальной погрешности при измерениях будет составлять не более 0,5 процента. Выделяют 3 вида основных, влияющих на результат, погрешности:

  • Отклонение частоты от нормальной области частоты;
  • Отклонение температуры от заданной в какую-либо сторону в пределах рабочей температуры;
  • Повышенный уровень влажности.

Виды исполнения

Вольтметры Э544, Э543, Э545 имеют несколько видов климатического исполнения. Для использования прибора в нормальной среде умеренного климата с сухим воздухом применяется стандартный тип исполнения. Если же необходимо проводить исследования во влажном тропическом климате, здесь на помощь может прийти вольтметр с тропическим исполнением и маркировкой – 04.1. Однако, даже при тропическом исполнение, прибор должен использоваться только в помещениях с хорошим кондиционированием воздуха. При этом допустимая рабочая температура может повыситься до 45 градусов, а влажность окружающей среды может достигать до 90%.

Характеристики

  Э543 Э544 Э545
Класс точности вольтметров 0,5
Диапазон рабочей температуры, С 1 - 45
Влажность, max, % 90
Габариты, мм 140 х 195 х 92
Вес, кг 1,3 1,25

Таблица конечных диапазонов измерений:

Обозначение Конечное значение Сопротивление Область частот
Обычная Рабочая
Э543 1,5V 7,5Ω 45Нz - 55Нz -
3V 15Ω 45Нz -
65Нz
65Нz -
400Нz
7,5V 37,5Ω
15V 75Ω
Э544 7,5V 100Ω
15V 200Ω
30V 1 200Ω
60V 2 400Ω
Э545 75V 10 000Ω 45Нz -
100Нz
100Нz -
400Нz
150V 20 000Ω
300V 40 000Ω
450V 60 000Ω
600V 80 000Ω

Модификации

  • Вольтметр Э531
  • Вольтметр Э515/1
  • Вольтметр Э532
  • Вольтметр Э515/2
  • Вольтметр Э533
  • Вольтметр Э515/3
