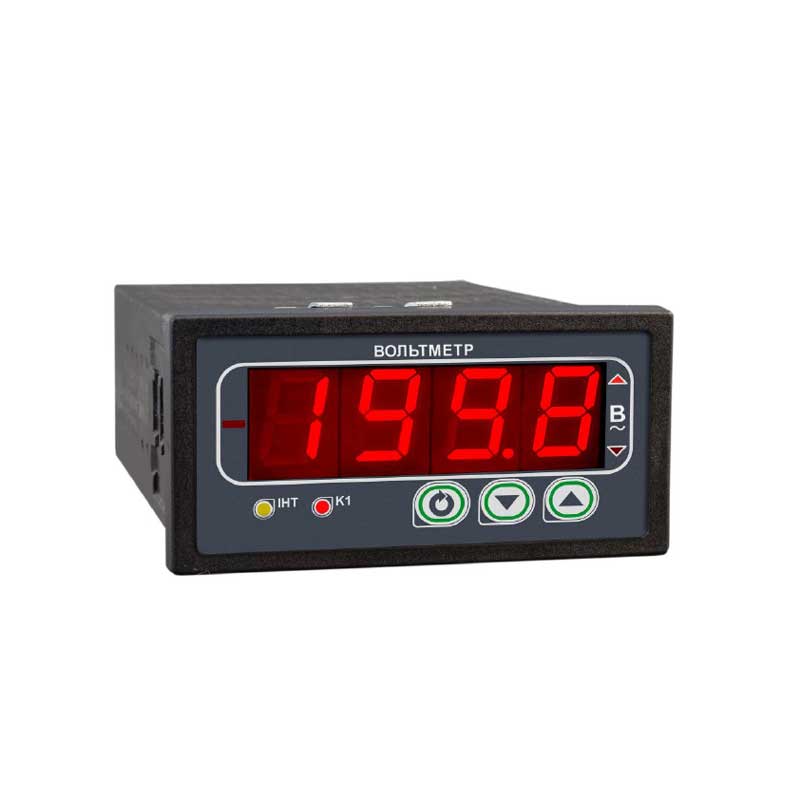

Вольтметр ИПМ-2

Документация:
14272 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вольтметр ИПМ-2 предназначен для измерения действующего значения напряжения электрической сети, как непосредственно, так и через трансформатор напряжения. Отличительной особенностью вольтметра ИПМ-2 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.

Вольтметр предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Функциональные возможности

Внутренняя программная память вольтметра ИПМ-2 содержит большое количество стандартных функций, необходимых для измерения напряжения электрической сети, например, таких как:

  • сравнение результатов преобразования с уставками минимум и максимум, и сигнализация отклонений,
  • цифровая фильтрация (для ослабления влияния промышленных помех),
  • масштабирование шкалы измеряемого параметра,
  • конфигурирование логики работы выходного дискретного устройства.

Вольтметр ИПМ-2 конфигурируется как через переднюю панель, так и через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного вольтметра при работе в современных сетях управления и сбора информации.

Параметры конфигурации вольтметра ИПМ-2 сохраняются в энергонезависимой памяти.

Характеристики

Техническая характеристика

Значение

Аналоговый входной сигнал



Количество аналоговых входов

1

Диапазон изменения входного сигнала

от 1 до 10 В, Rвх=50 кОм
от 1.5 до 15 В, Rвх=75 кОм
от 3 до 30 В, Rвх=100 кОм
от 4 до 40 В, Rвх=150 кОм
от 5 до 50 В, Rвх=200 кОм
от 6 до 60 В, Rвх=250 кОм
от 10 до 100 В, Rвх=500 кОм
от 25 до 250 В, Rвх=1.2 МОм
от 30 до 300 В, Rвх=2.0 МОм
от 50 до 500 В, Rвх=2.5 МОм

Период измерения, не более

0,1 сек

Основная приведенная погрешность преобразования

± 0,4%

Аналоговый выходной сигнал



Количество аналоговых выходов

1 (при условии заказа)

Тип выходного аналогового сигнала

0-5 мА (Rн=2кОм)

Цифровая индикация



Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

20 мм

Дискретные выходные сигналы



Количество дискретных выходов

1

Типы выходов:



- транзистор ОК

до 40В, 100мА

- механическое реле (переключаемый контакт)

до 220В, 8А переменного тока при резистивной нагрузке



до 220В, 3А переменного тока при индуктивной нагрузке (cos?=0,4)



от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке

Последовательный интерфейс RS-485



Тип канала

Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

Количество приемопередатчиков

32 приемопередатчика на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1 (только один передатчик активный)

Максимальное количество узлов в сети

250 с учетом магистральных усилителей

Вид кабеля

витая пара, экранированная витая пара

Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Электрические данные



Напряжение питания:



• переменного тока

100 .. 242 В, 50 Гц

Потребляемая мощность от сети переменного тока, не более:

4 ВА

Защита данных

EEPROM, сегнетоэлектрическая NVRAM

Корпус. Условия эксплуатации



Тип корпуса

щитовой, IP30

Габаритные размеры (ВхШхГ)

48х96х162 мм

Масса блока, не более

0,35 кг

Температура окружающей среды

от -40°С до +70°С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация с частотой / амплитудой

до 60Гц / до 0,1мм
