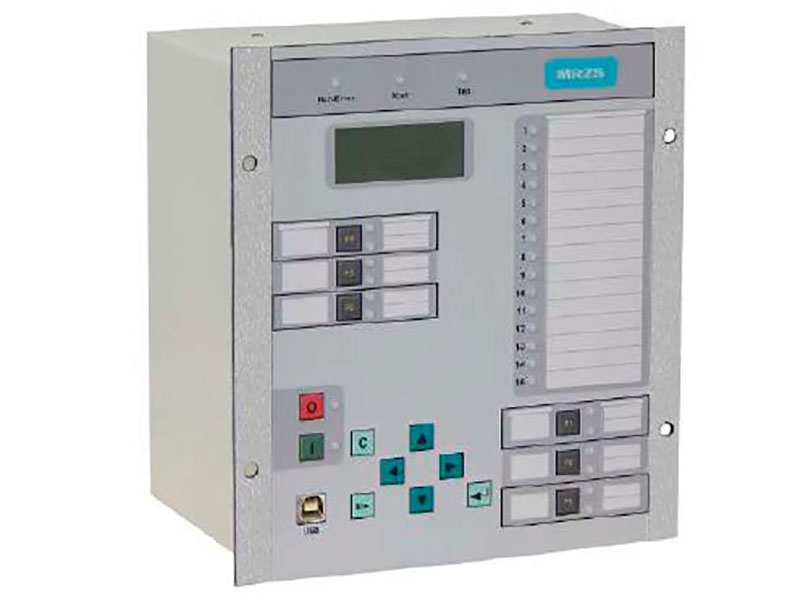

Устройство микропроцессорное защиты MRZS-L

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство MRZS-L используется в качестве дистанционных и комбинированных защит (дистанционные и МТЗ) воздушных и кабельных линий 35/10/6 кВ. Эффективна при использовании ее как на длинных, так и на коротких кабельных линиях. Устройства могут размещаться: в релейных отсеках КСО, КРУ, КРУН (ЯКНО), панелях, в шкафах управления.

Устройство микропроцессорное защиты, автоматики, контроля и управления MRZS-L (далее по тексту - устройство) используется на присоединениях 150 - 6 кВ, работающих с изолированной, компенсированной или глухозаземленной нейтралью, в качестве основной или резервной защиты и автоматики. Устройство предназначено для выполнения:

  • четырехступенчатой дистанционной защиты;
  • четырехступенчатой максимальной токовой защиты;
  • направленной защиты от замыканий на землю с возможностью переключения на ненаправленную (по 3Io или 3Uо);
  • защиты от замыканий на землю по расчетному 3Io (ТЗНП);
  • двухступенчатой защиты минимального напряжения;
  • двухступенчатой защиты максимального напряжения;
  • защиты обратной последовательности (контроля обрыва фаз);
  • дуговой защиты;
  • универсальной защиты;
  • автоматического повторного включения присоединения (АПВ четырехкратного действия);
  • двухступенчатой автоматической частотной разгрузки (АЧР) с ЧАПВ; ─ резервирования при отказе выключателя (УРОВ);
  • контроля цепей включения и отключения выключателя;
  • контроля коммутационного ресурса выключателя;
  • определения места повреждения;
  • обеспечения функции "Готовность к телеуправлению (ТУ)";
  • технического учета электроэнергии.

Конструкция устройства дает возможность извлекать входящие блоки без разборки устройства, что позволяет очень быстро выполнять ремонт заменой блоков и легко менять аппаратную конфигурацию устройства при проведении модернизации объектов.



Характеристики

  • Электропитание:
    • напряжение постоянного тока 220 (+80, минус 66) В или 110 (+55, минус 35) В;
    • напряжение  переменного тока 220 (+25, минус 160) В или 110 (+10, минус 55) В частотой 50 Гц
    • от токов фаз А и С с величиной тока более 4 А суммарно (при отсутствии опертока)
  • Максимальная потребляемая мощность по цепи электропитания:
    • в дежурном режиме - не более 4 Вт;
    • в режиме выдачи команд - не более 8 Вт.
  • Мощность потребления по цепям:
    • датчиков тока - не более 0,07 ВА на фазу при токе 5 А;
    • питания от токов КЗ - не более 12 ВА на фазу при токе 5 А;
    • датчиков напряжения - не более 0,15 ВА на фазу при напряжении 100 В
  • Минимальное время срабатывания защит по току и напряжению 0,04 с.
  • Время повторной готовности защит по току и напряжению после снижения измеряемой величины ниже величины возврата - не более 0,04 с.

Схемы

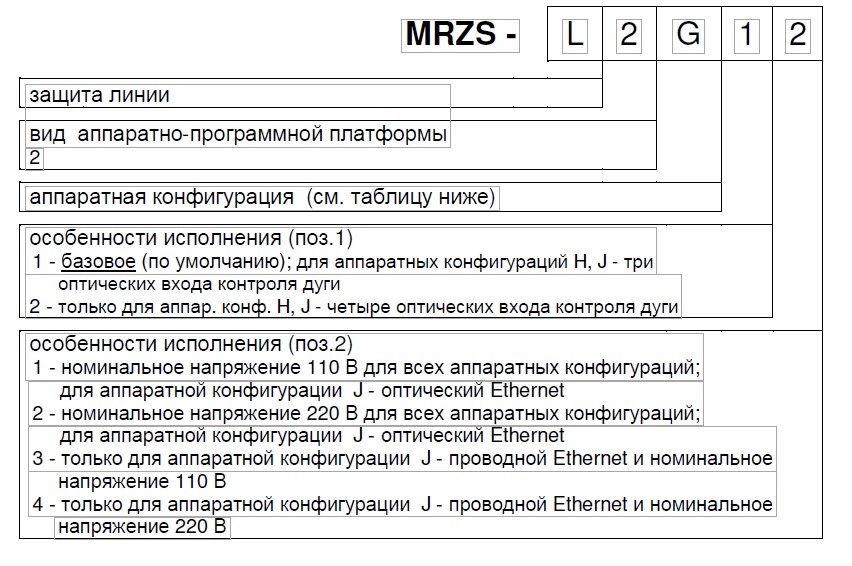

"Структура условного обозначения  MRZS-L"
