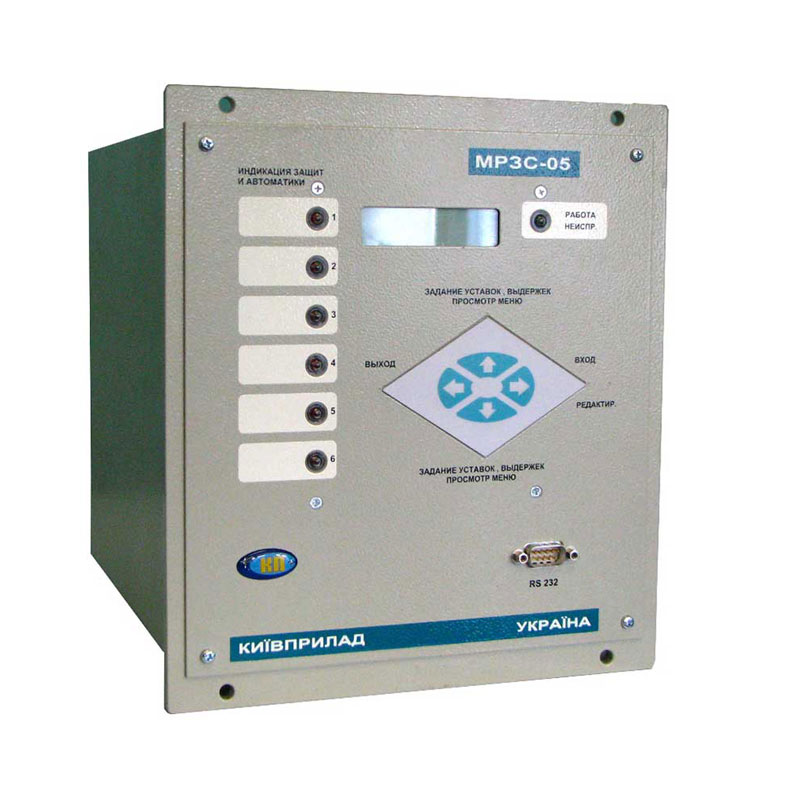

Устройство МРЗС-05-04

Устройство МРЗС-05-04 представляет собой оборудование позволяющее выполнять функции постоянной защиты, бесперебойного контроля, оперативного управления выбранными присоединениями в местных электрических сетях. Устройства позволят защитить оборудование от случающихся КЗ на любых линиях, занимающихся электропередачей, а еще дополнительно позволят поддерживать рабочие параметры электрических сетей в установленных нормах.

Область применения модели МРЗС

Микропроцессорное устройство МРЗС-05-04 нашли широкое применение при построении системы комбинированной защиты (дистанционная и МТЗ) в кабельных и воздушных рабочих линиях с размером электропередачи 6\10\35кВ. Также эти устройства весьма эффективны при дистанционной защите линии электроснабжения 6\105кВ. Оборудование демонстрирует высокую эффективность применения на кабельных трассах большой протяженности с небольшим значением тока короткого замыкания.

Набор основных функций

Одной из основных функций прибора является измерение и контроль нескольких параметров. К этим параметрам относятся величины 3 и 2-фазных токов широко- и узкодиапазонных трансформаторов. Также выполняется замер трехфазного напряжения до 150В, частоты сети и токов в диапазоне до 2А.

Выбрав определенный режим рабочего состояния, могут выполняться вычисление таких величин: ток и напряжения (нулевая или обратная последовательность); мощности (активный или реактивный вариант); другие величины.

Рабочие режимы устройства

Этот микропроцессорный прибор может работать в режиме   релейной защитной аппаратуры; в режиме автоматического переключателя. В режиме реле можно будет задействовать следующие возможности устройства:

  • защита по минимальному и максимальному напряжению;
  • защита обратной последовательности;
  • 2-ступенчатая земляная защита;
  • 3-ступенчатая максимальная токовая защита;
  • 4-ступенчатая дистанционная защита.

При выполнении задач в режиме переключателя устройство может выполнить следующие функции:

  • включение и выключение выключателей;
  • ускорение МТЗ;
  • 1 или 2-кратное повторное включение;
  • 2-ступенчатая частотная разгрузка.

Все функции выполняются полностью в автоматическом режиме.

Входной аналоговый сигнал:

переменный ток 5А, 50Гц

Электропитание устройства:

200 или 110В

Размер необходимой мощности:

максимум 12,8 Вт

Работая продолжительно, ток может иметь перегрузку:

не более 3*Iном.

Работая продолжительно, напряжение может иметь перегрузку:

Максимальный предел 1,5*Uном.

Термическая стойкость по току:

Максимальный предел  50*Iном.

Время срабатывания защиты:

За 0,035 секунды

Эксплуатационная температура:

-400С÷+700С

Габариты:

274´225´255мм

Вес:

не более 0.74 кг
