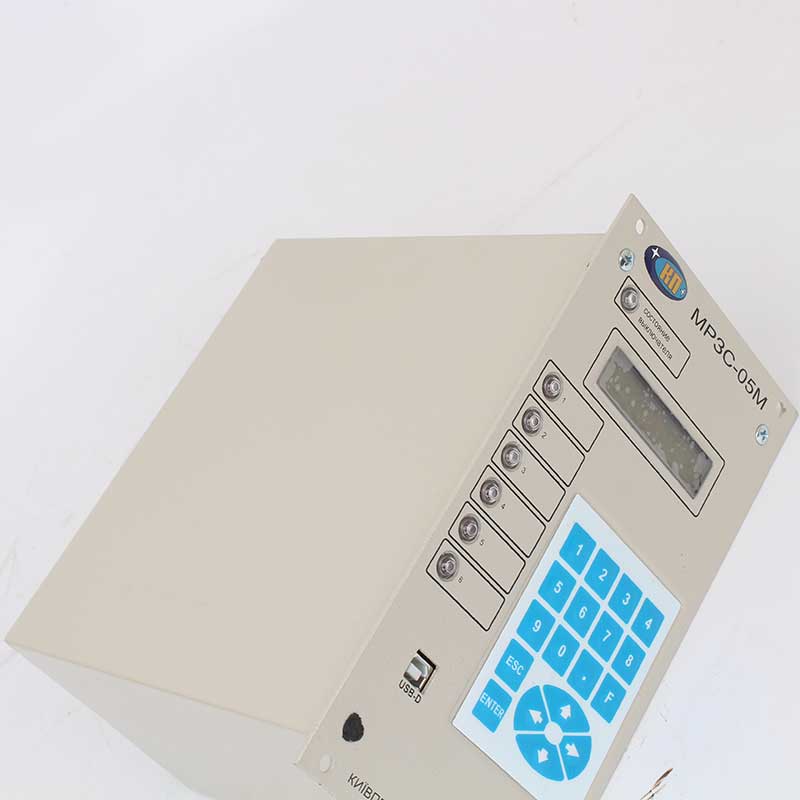

Устройство МРЗС-05М

Документация:

Руководство по эксплуатации аппарата МРЗС-05М(936.87 КБ)

Серия:

Устройства МРЗС

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Устройство МРЗС-05М является комплектующей частью перехода воздушной или кабельной линии с размера 35 кВ до 6 кВ.

Об оборудовании

Устройство МРЗС-05М работает в сфере передачи электрической энергии. Установить его можно в цепь аппаратуры, которая управляет воздушной или кабельной линией по передаче электроэнергии. Прибор содержит высокоэффективную 32х разрядную микропроцессорную систему. Каждая измеряемая величина проходит через цифровую обработку. Внутренние цепи сделаны с полной гальванической развязкой. Центральный пульт для управления держит связь с устройством. Постоянно контролируются не только измеренные величины, но и собственное техническое программное обеспечение.

Состав и конструкция

В составе нашего электротехнического устройства насчитывается 4 различных по функциям блоков. Это аналоговый блок; блок вычислителя; интерфейсный блок; блок с дискретными входами-выходами.

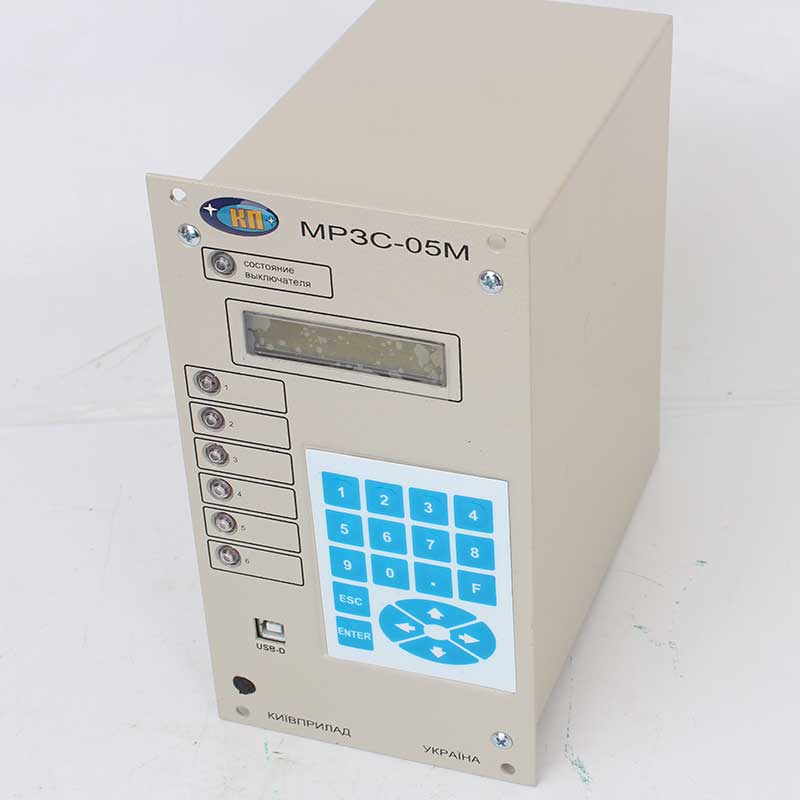

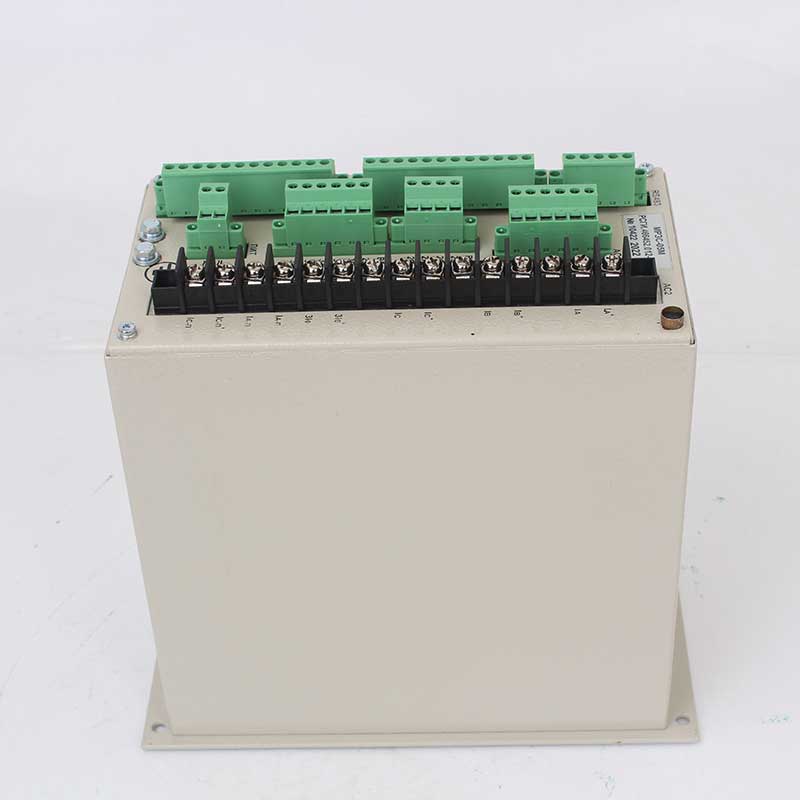

Каркасная часть устройства произведена из рам (две штуки), и присоединяется к ним передняя панель. Можно закрепить блок БВ, блок БДВВ, блок БА в специальные пазы корпуса. На переднюю панель выведена клавиатура мембранного типа. Все блоки крепятся к раме каркаса при помощи обычных винтов.

Характеристики

Параметры	Значение
Номинальное значение входного тока:	1 А или 5 А (зависит от исполнения)
Входное переменное напряжение:	100 В
Питающее напряжение -от переменного тока: -от постоянного тока:	70…250 В; 65…155 В; 60…132 В (для разных исполнений) 100…350 В
Величина потребляемой мощности для дежурного режима:	не больше 3,2 Вт
Продолжительность допускаемого провала напряжения до нуля:	не больше 500 мс
Допускаемая перегрузка для продолжительного режима:	3 I_н, 1,5 U_н
Ток термической устойчивости для t=1 сек:	50 I_н
Габаритные размеры:	21,4х12х22 см
Вес устройства:	3,6 кг

Схемы

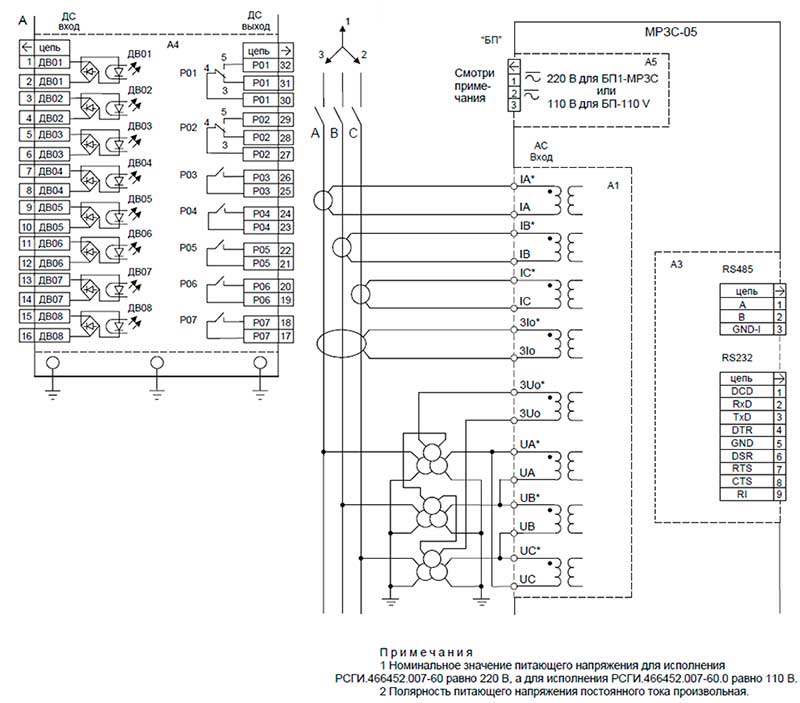

Рис.1. Схема подключения устройства МРЗС-05М

Комплектация

Микропроцессорное устройство защиты МРЗС-05М
Паспорт
Руководство по эксплуатации
Упаковка

Модификации

Линейный ряд МРЗС-05М имеет 9 вариантов по изготовлению. По большей части параметры у моделей сходятся. Различия заключены исключительно в технические параметры и добавление какой-либо уникальной рабочей функции.
