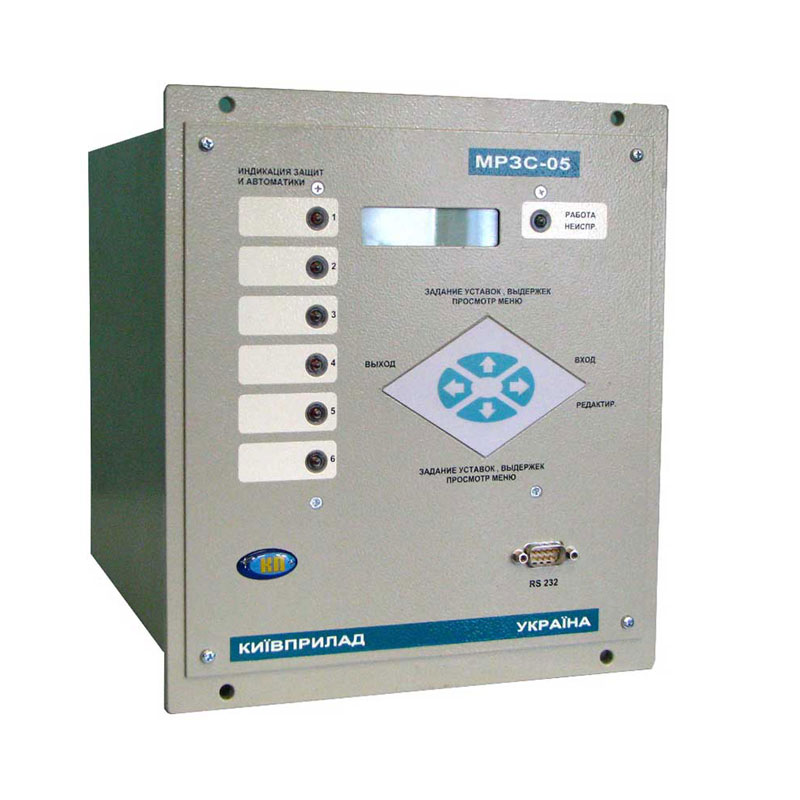

Устройство МРЗС-05-01 сделано как усовершенствованная модель устройства МРЗС-05.

Об оборудовании

Устройство МРЗС-05-01 используется, как резервный источник защитных действий трансформатора. Так же осуществляет контроль, защиту в линиях передачи электроэнергии, на линиях мощностью в 35 / 10 / 6 кВ. Защита рассчитана на ток короткого замыкания, относительно тока нагрузки, что создает упрощения в работе нашего устройства, то есть оно срабатывает без каких либо лишних условий. Сложная система автоматики требует добавления количество дискретных входов и дискретных выходов. Защитные функции приветствуются на присоединениях, на которых не допускается понижения рабочего показателя напряжения, например двигатели или роторы. Защита по напряжению через устройство МРЗС-05-01 применяется на кабельных вводах в подстанциях. То есть он запускает АВР в случае выключения ввода, когда пропадает напряжение.

Автоматика и ее функции

  • Включает и выключает выключатель. Процесс идет от самого МРЗС, либо от дискретного входа, благодаря импульсному толчку. Если есть команда, отвечающая за включение выключателя, то можно блокировать сигнал включения.
  • Ускорение МТЗ в автоматическом состоянии. Это требуется для ускорения во время включения выключателя. Процесс требуется вводить через команду включения нашего выключателя, используя вторую и третью ступень МТЗ.
  • Включение АПВ (автоматическое повторное) в однократном и двукратном режиме. Запуск АПВ происходит от внешнего устройства или от МТЗ.
  • Разгрузка АЧРСО, автоматического частотного характера. Работает по отключению и сигнализации в момент снижения частоты с размера 50 Герц до размера 45 Герц.

Релейная защита и ее функции

  • Защита МТЗ трехступенчатого типа. Ей не страшны межфазные короткие замыкания. Есть три варианта:
    1) Независимая по току выдержки временного показателя.
    2) Первая ступень и третья ступень независимы по току выдержки времени. Вторая ступень находится в зависимости по току выдержки, снабжен двумя вариантами амперсекундных характеристик зависимой ступени.
    3) Добавлена функция по блокированию напряжением любой ступени.
  • Защитная функция по замыканию на землю, где может течь ток с нулевой последовательностью ненаправленного типа. Реагирует на нулевой ток, работает с временной выдержкой либо без нее по отключению или сигналу. Присутствует две ступени.
  • Защищается максимальное напряжение. Выдержка действует по отключению или сигналу. Производит контроль напряжения в каждой из трех фаз, независимо от другого контроля.
  • Защита двухступенчатого характера напряжения минимального размера. Производится при наличии или отсутствии контроля тока. Действие происходит при выдержке времени относительно сигнала и отключения. Под контроль попадает напряжение в трех фазах.  Размер коэффициента возврата имеет диапазон 1,01…1,05.
  • Устройство УРОВ (резервирует отказ выключателя). Запуск УРОВ происходит, когда срабатывает МТЗ в отключении, либо же через вход дискретного типа. Сделано две ступени в УРОВ по временному отрезку срабатывания.
  • Регистратор, снимающий осциллограммы тока и напряжения, может записать аварий в количестве 50 штук, причем каждая авария может иметь 50 собственных записей.
  • Суммарный размер длительности записи равен 15 секунд.
  • Подав питание на МРЗС-05-01, он может работать через 0,21 секунды.
  • Вес 7,5 килограмм.
  • Длина 28,05 см; ширина 22,5 см. Глубина 25,5 см.

Модификаций МРЗС-05-01 насчитывается 4 модели. В руководстве по работе каждой из них указаны индивидуальные параметры каждой модели.

  • Устройство МРЗС-05-01(41) с руководством РСГИ под номером 466452.007-41
  • Устройство МРЗС-05-01(61) с руководством РСГИ под номером 466452.007-61
  • Устройство МРЗС-05-01(71) с руководством РСГИ под номером 466452.007-71
  • Устройство МРЗС-05-01(81) с руководством РСГИ под номером 466452.007-81
