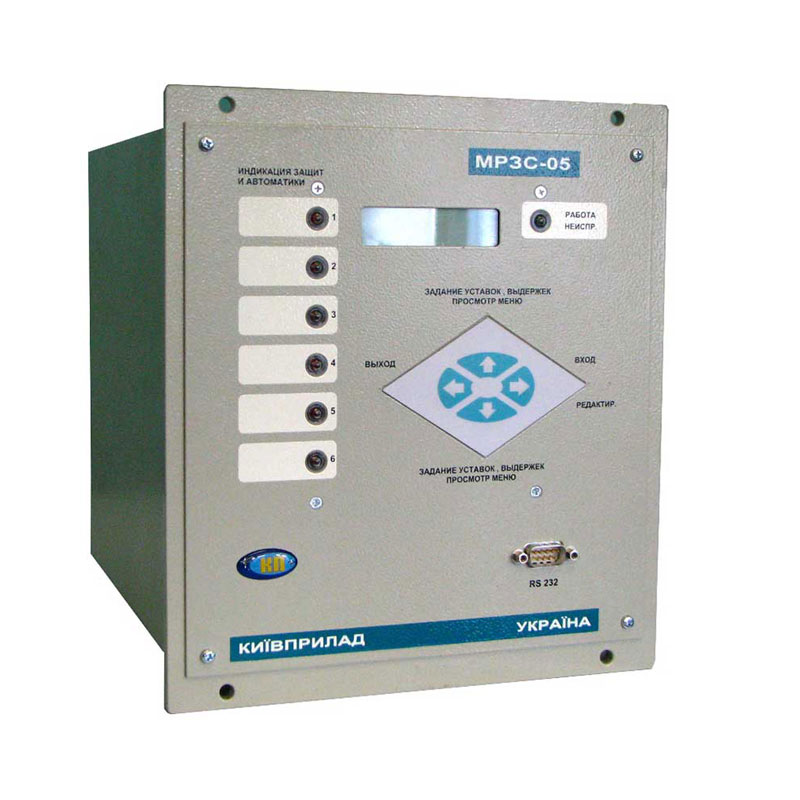

Устройство МРЗС-05-02

Устройство МРЗС-05-02 относится к классу микропроцессорных устройств для защиты, автоматического контроля, местного управления электрическими присоединениями электрических сетей 6-35кВ. При помощи этого оборудования обеспечивается защита от межфазных коротких замыканий, поддерживается возможность автоматического подключения резервной системы питания. Кроме этого, с помощью приборного комплекса можно выполнять контроль отключений смежных питающих систем, при отказе их силовых выключателей вследствие коротких замыканий.

Функциональные возможности

Основу предложенного оборудования составляет высокоэффективная 16-разрядная микропроцессорная система, позволяющая выполнять цифровую обработку измеряемых и контролируемых величин. Оборудование владеет полностью гальванической развязкой внутренних цепей.

Устройство МРЗС-05-02 отличается достаточно простым и понятным управлением, которое реализуется посредством функциональных кнопок передней панели. Кроме этого, можно также воспользоваться наличием интерфейса RS-232 и подключить устройство к персональному компьютеру и при его помощи управлять работой микропроцессорного блока. При этом связь от центрального пульта управления к блоку осуществляется по протоколу RS485.

Положительным фактором работы устройства является возможность запоминания всех аварийных и внештатных ситуаций. При помощи специального программного обеспечения выполняется детальный анализ записанных ошибок, что позволяет вносить корректировку в работе электрических сетей.

Работа устройства

В процессе выполнения своих функциональных задач устройством реализуются измерение таких величин как 3 фазных тока, 3 фазных напряжений рабочего сегмента (до 150В), а также 3 фазных напряжений резервного сегмента и частоты сети. После получения микропроцессором вышеупомянутых входных параметров выполняется ряд вычислений, среди которых: напряжения обратной последовательности по фазному напряжению рабочего и резервного сегмента; токи обратной последовательности по фазному току; реактивная и активная мощность по фазному току и напряжению. На основе полученных расчетов измеряемых параметров микропроцессор устройства формирует управляющий импульс для активации того или иного функционального инструмента прибора.

Входное напряжение:

110В

Входной ток (переменный):

5А, 50Гц

Потребляемая мощность:

не более 8Вт

Допускаемая перегрузка по параметру «ток»:

максимум 3*Iном.

Допускаемая перегрузка по параметру  «напряжение»:

максимум 1,5*Uном.

Величина тока термической стойкости (длительностью 1сек):

не более 50*Iном.

Минимальное время срабатывания:

не более 0,035с

Температурный эксплуатационный диапазон:

-400С÷+700С

Габариты:

280,5´190´255мм

Вес:

не более 0.5кг
