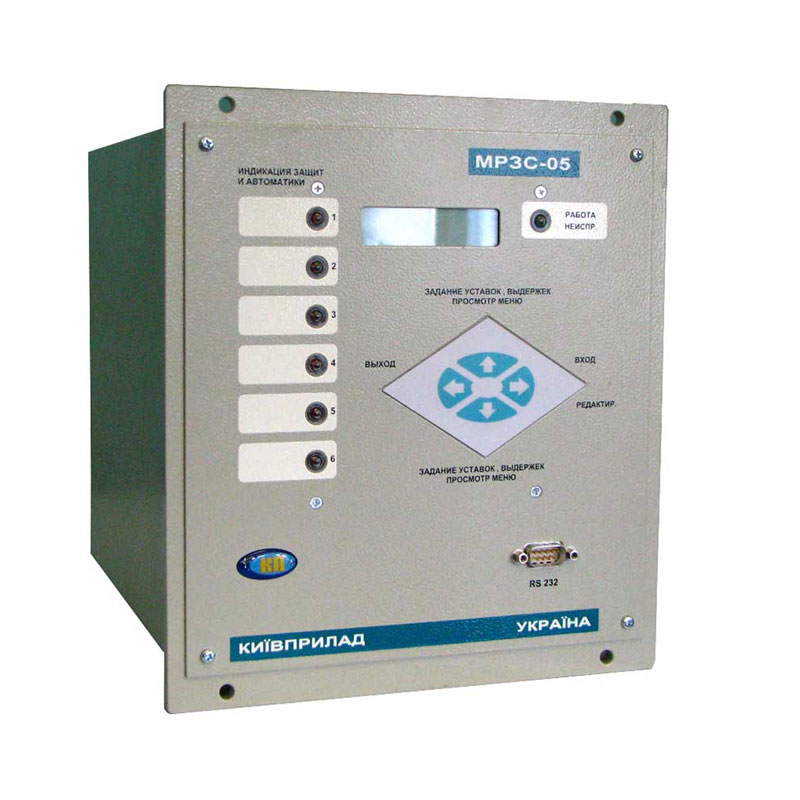

Устройство МРЗС-05-03

Устройство МРЗС-05-03 представляет собой универсальное микропроцессорное устройство защиты, автоматического контроля. Так же он может управлять присоединениями электросетей 6÷35 кВ. С помощью этого оборудования удается выполнять защитные работы от не нужных коротких замыканий, контролировать устанавливаемые параметры напряжения и тока, применяя для этого автоматические алгоритмы измерений и обработки поступаемых на устройство сигналов.

Функциональные возможности

Устройство МРЗС-05-03 в процессе своего использования может задействовать широкий спектр возможностей. Одним из главных функциональных инструментов является система защит, которая направлена на межфазное короткое замыкание. Также можно настроить устройство на защиту максимального и минимального напряжений, и реализовать защитные действия по току с нулевой последовательностью. В автоматическом режиме могут осуществляться выключения присоединений в моменты снижения показателя частоты даже незначительно ниже заданного значения или короткого замыкания в смежных питающих присоединениях.

Сфера основного применения

Область применения устройств этой марки достаточно широка. Наиболее часто оборудование применяют для резервной защиты питающих трансформаторов и подстанций. Также эти микропроцессорные узлы станут незаменимыми помощниками при контроле и защите от КЗ в линиях подключения на 6\10\35кВ. Линии могут быть кабельными, а могут быть воздушными. МРЗС успешно справляются с задачей контроля напряжения присоединений, на которых не допускается длительное отклонение значения напряжения от номинальной величины.

Использование устройства

Выполнение рабочих задач заключается в автоматическом снятии параметров в электрической сети и выполнении соответствующих расчетов, запрограммированных в микропроцессорном узле. Исходя из получаемых результатов, микропроцессор формирует управляющие импульсы, которые способствуют активизации нужного функционального инструмента устройства.

Программировать оборудование для выполнения им своих задач можно при нажатии технических кнопок находящихся на лицевой стороне, либо благодаря ПК через порт RS-232. Поддержка интерфейса RS485 позволит выполнять передачу сохраненного журнала событий (аварийные и внештатные ситуации) для анализа, при помощи специального софта, на компьютере.

Входной аналоговый сигнал



Линейное напряжение:

100 В

Переменный фазный ток:

5 А, с частотой 50 Гц

Электропитание:

220 или 110 В (зависимо от модификации устройства)

Потребляемая мощность:

не более 12 Вт

Допускаемая продолжительная



- перегрузка ток:

Не превышает 3*Iном.

- перегрузка напряжение:

Не превышает 1,5*Uном.

Величина тока термической стойкости (длительностью 1сек):

не более 50*Iном.

Срабатывание происходит в течение:

0,035 секунд (наибольший показатель)

Эксплуатационная температура внешней среды:

-400С÷+700С

Габариты:

274х225х255 мм

Вес:

не более 0.75 кг
