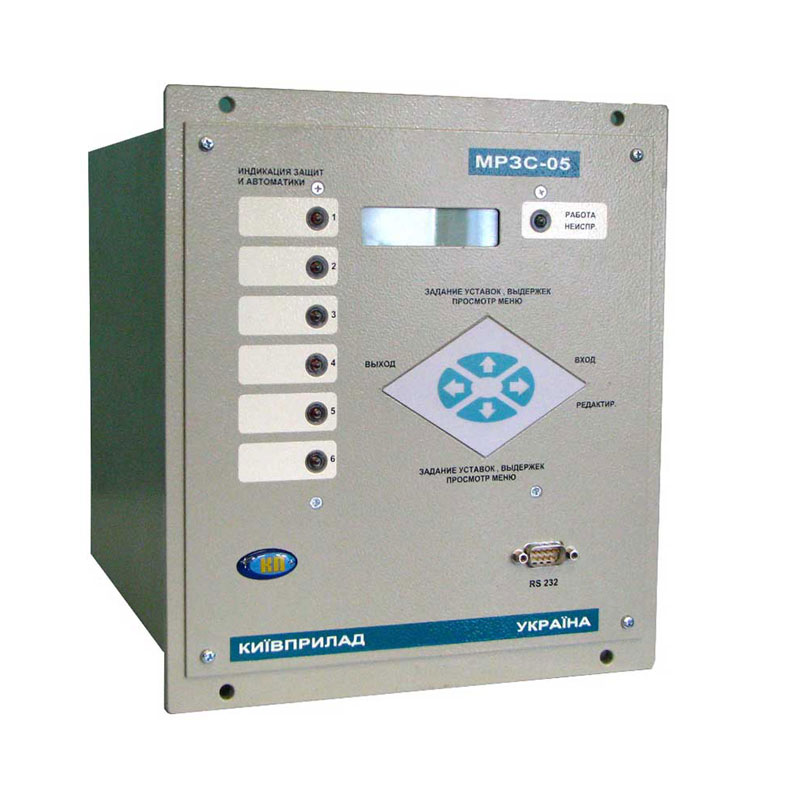

Устройство МРЗС-05-01 РСГИ.466452.007-61 разработано на замену МРЗС-05-01 РСГИ.466452.007-01 и имеет улучшенные функциональные характеристики. Используется в качестве:

  • резервной защиты трансформатора; - защит воздушных и кабельных линий 35/10/6 кВ токи коротких замыканий которых по отношению к току нагрузки позволяют срабатывать устройству без дополнительных условий и имеют сложную схему автоматики, что требует увеличенного числа дискретных входов и выходов;
  • защит воздушных и кабельных линий 35/10/6 кВ токи коротких замыканий которых по отношению к току нагрузки соизмеримы (применяется пуск МТЗ по напряжению) и имеют сложную схему автоматики, что требует увеличенного числа дискретных входов и выходов;
  • защит присоединений, на которых не допустимо длительное снижение напряжения (двигатели и т.д.);

Защита Uмин позволяет устанавливать устройство на вводах подстанции (пуск АВР по факту отключения ввода при исчезновении напряжения).

Функции

Обеспечивает контроль и измерение следующих величин:

  • линейных напряжений переменного тока с номинальным значением Uн=100 В частотой 50 Гц
  • фазных токов частотой 50 Гц с номинальным значением Iн=5 А в пределах от 0,05 до 30 Iн
  • тока нулевой последовательности от 0,05 до 2 А
  • частоты в сети в пределах от 45 до 51 Гц
  • активной и реактивной мощности
  • Фазный ток в аналоговых сигналах является переменным, его размер 5 Ампер. Напряжение достигает 100 Вольт.
  • Для режима ожидания не требуется более 6 Ватт мощности.
  • Когда команды выдаются, показатель требуемой мощности не превышает 8 Ватт.
  • Временный показатель срабатывания защиты (нулевая уставка) занимает 0,036 секунд.
  • Масса 6, 400 кг
  • Размеры, мм: 280,5х190х 255.

Устройство МРЗС-05 содержит несколько вариантов технического исполнения. Разными являются руководства по эксплуатации.

  • Руководство РСГИ № 466452.007-60.
  • Руководство РСГИ № 466452.007-70.
