Устройство МРЗС-05Л
Описание
Устройство МРЗС-05Л считается механизмом на микропроцессорную защиту, автоматику, контроль и управление в электрических присоединениях.
Об оборудовании
МРЗС-05Л работает на воздушной или кабельной линии. Устанавливается в местах присоединения линий, которые имеют напряжение 35 -6 кВ. Работа может осуществляться при двух видах нейтрали (изолированная и компенсированная) и выполняется ряд рабочих заданий.
Осуществляется присутствие трехступенчатой МТЗ. Линия защищается по замыканию на землю, относительно тока 3 Iо. Повторное включение присоединения запускается автоматически, после того, как было отключение от устройства защиты. Присутствует автоматическая частотная разгрузка. Производится процесс резервирования во время отказа выключателя. Защитная работа от тока с обратной последовательностью.
Рабочие моменты
В памяти прибора находится программа, которая управляет функционированием МРЗС-05Л. Уставки находятся в памяти, которая энергонезависима, что позволяет много раз осуществлять рабочие изменения. Регистрируемое событие фиксирует текущий показатель времени, который выводится на часовой механизм. Все показатели тока и напряжения, которые приходит на аналоговые входы; текущие состояния на дискретных входах; показатели уставок; процесс изменения значения уставки – изменяется через кнопки управления и мини-экрана, которые расположены на лице устройства.
Выходные сигналы имеют связь с выходными реле, так же с входом дискретного сигнала и со световой сигнализацией рабочего терминала. Весь процесс происходит программно. В случае выключения напряжения сети питания, база с данными событий; все уставки; все выбранные настройки работы полностью сохраняются.
Характеристики
- Напряжение в сети оперативного питания (постоянный ток) должно колебаться от 154 до 255 Вольт. Амплитуда может достигать 12 процентов от номинального показателя напряжения при частоте 100…600 Герц.
- При частоте 50 Герц, напряжением достигается диапазон от 60 Вольт до 245 Вольт. Напряжение в переменном токе.
- Питание от тока КЗ на фазе А или фазе С, в отрезке токов в пределах 0,8…150,0 Ампер.
- Работая в дежурном режиме, требуется не больше 3 Ватт энергии. Размер требуемой мощности не более 4,99 Вольт Ампер от питания через ток КЗ.
- Находясь в режиме, который выдает команды, тратится энергии в размере максимум 5 Ватт. Ток короткого замыкания должен подавать не более 8,0 Вольта Ампер мощности.
- После того как питание включено, рабочий режим автоматически настраивается за 0,35 секунды.
- Односекундная термическая стойкость в токовой цепи имеет ток в размере минимум 50,0 Iн.
- Защита срабатывает не дольше, чем через 0,04 секунды.
Схемы

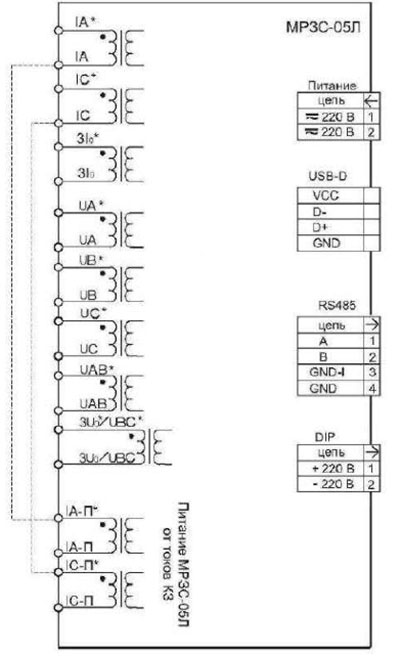

Рис.1. Схема подключения микропроцессорного устройства МРЗС-05Л
Комплектация
- Устройство микропроцессорное МРЗС-05Л - 1 шт,
- Блок ДШ - 1 шт (по требованию покупателя),
- Руководство по эксплуатации - 1 экз,
- Упаковка - 1 шт,
- Паспорт - 1 экз,
- Заглушка USB - 1 шт.
Модификации

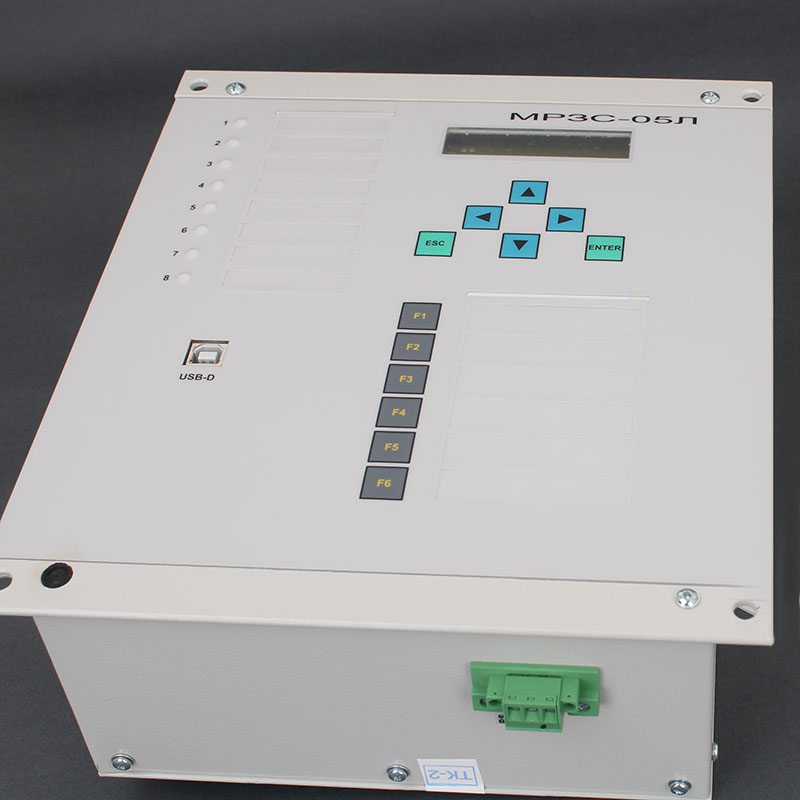

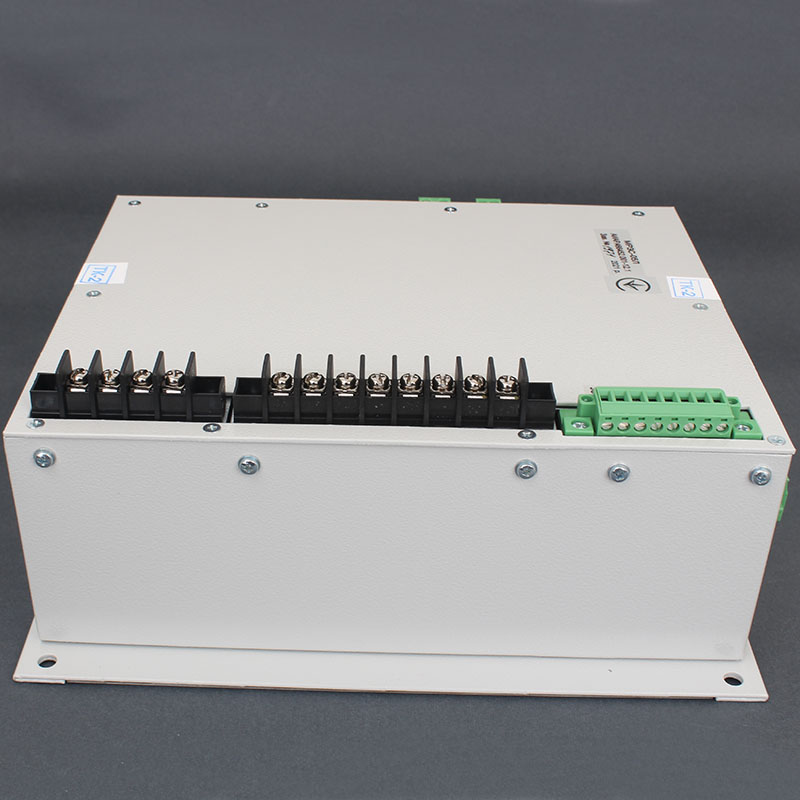

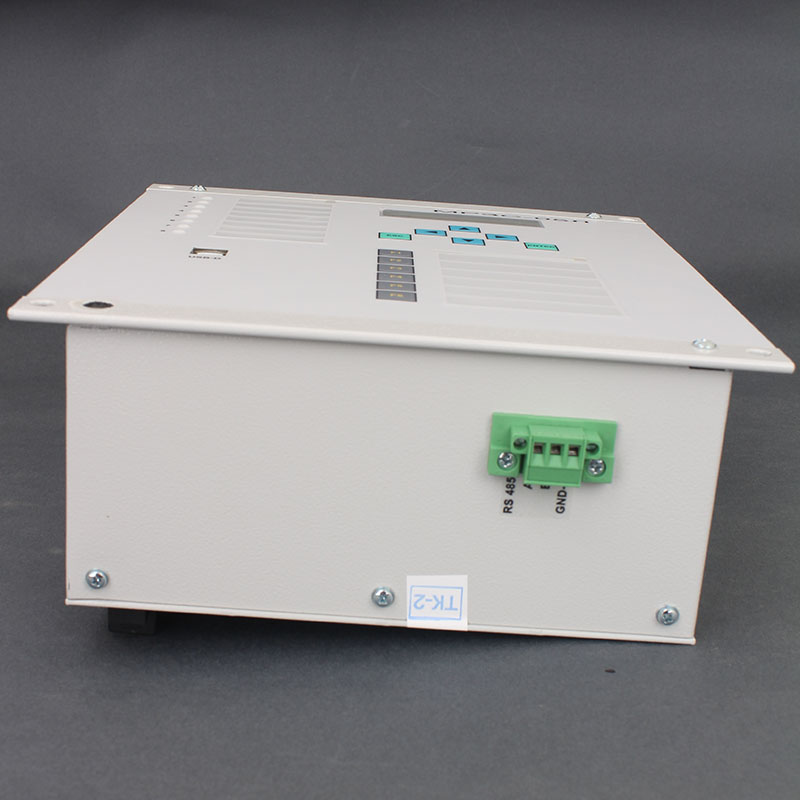

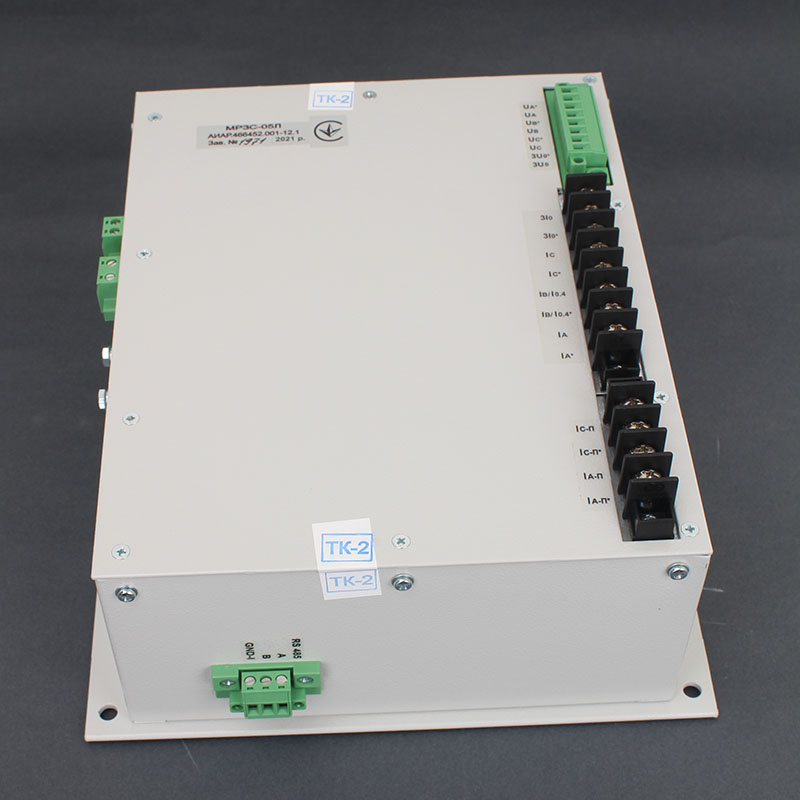

Прибор МРЗС-05Л имеет два варианта изготовления. Первый сделан при наличии переднего присоединения, а второй с наличием заднего присоединения. Весь прибор это кронштейн, на котором находятся блоки, которые закрываются кожухом. На кожухе находится передняя панель нашего прибора в виде клавиатуры, разъема USB, светодиодные индикаторы (6 штук) и дисплей.
- Заднее присоединение имеет марку АИАР.466452.001 и устанавливается в шкаф.
- Переднее присоединение имеет марку АИАР.466.452.001-01 и устанавливается на панель или стенку.
