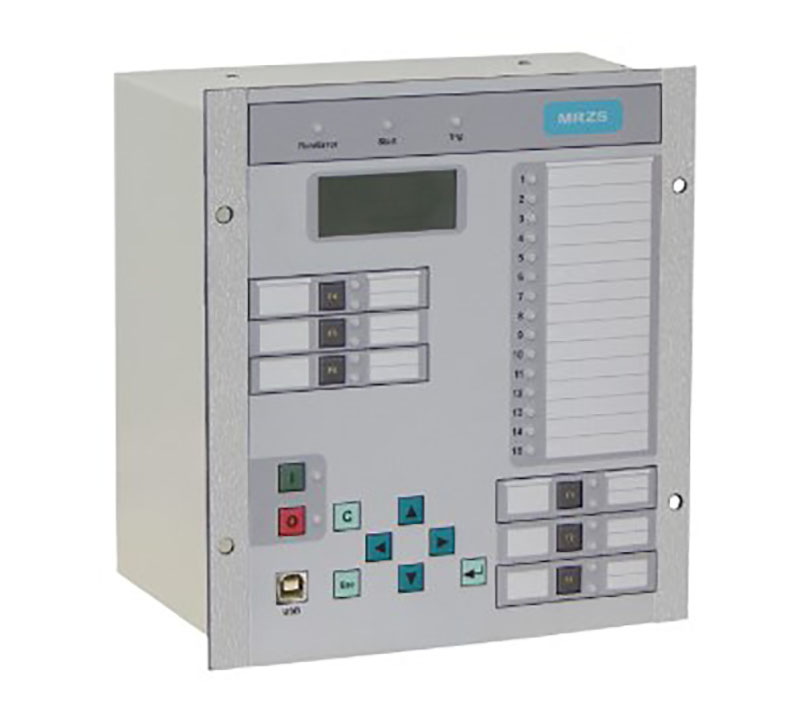

Устройства микропроцессорные защиты MRZS-S

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство микропроцессорное защиты, автоматики, контроля и управления MRZS-S (далее по тексту - устройство) используется на присоединениях 150 - 6 кВ, работающих с изолированной, компенсированной или глухозаземленной нейтралью, в качестве основной или резервной защиты и автоматики. Устройство предназначено для выполнения:

  • четырехступенчатой максимальной токовой защиты;
  • двухступенчатой защиты минимального напряжения;
  • двухступенчатой защиты максимального напряжения;
  • защиты обратной последовательности (контроля обрыва фаз);
  • дуговой защиты;
  • универсальной защиты;
  • автоматического повторного включения присоединения (АПВ четырехкратного действия);
  • резервирования при отказе выключателя (УРОВ);
  • автоматического включения резерва (АВР);
  • контроля синхронизма;
  • контроля цепей включения и отключения выключателя;
  • контроля коммутационного ресурса выключателя;
  • обеспечения функции "Готовность к телеуправлении (ТУ)"; ─ технического учета электроэнергии.

Конструкция

Конструкция устройства дает возможность извлекать входящие блоки без разборки устройства, что позволяет очень быстро выполнять ремонт заменой блоков и легко менять аппаратную конфигурацию устройства при проведении модернизации объектов.

Условия эксплуатации

  • при нижнем значении рабочей температуры - минус 30 ºС;
  • при верхнем значении рабочей температуры - 60 ºС;
  • при воздействии влажности до 80 % при температуре  25 ºС;
  • после воздействия температуры минус 40 ºС

Характеристики

Технические характеристики
Наименование Значения
Электропитание
напряжение постоянного тока 220 (+80, минус 66) В или 110 (+55, минус 35) В
напряжение  переменного тока 220 (+25, минус 160) В или 110 (+10, минус 55) В частотой 50 Гц
Максимальная потребляемая мощность по цепи электропитания
в дежурном режиме 4 Вт
в режиме выдачи команд 8 Вт
Устройство  выдерживает без повреждений продолжительный режим работы
при токе до 3 Iн в измерительных цепях тока
при токе до 1,5 Iн в цепях питания от токов КЗ
при напряжении
150 В в измерительных цепях напряжения
Мощность потребления по цепям:
датчиков тока 0,07 ВА на фазу при токе 5 А
питания от токов КЗ 12 ВА на фазу при токе 5 А
датчиков напряжения  0,15 ВА на фазу при напряжении 100 В
Минимальное время срабатывания защит по току и напряжению 0,04 с
Погрешность отсчета времени органом выдержки времени 1%, но не менее 0,01 с
Коэффициент возврата пусковых органов защиты 0,9

Схемы

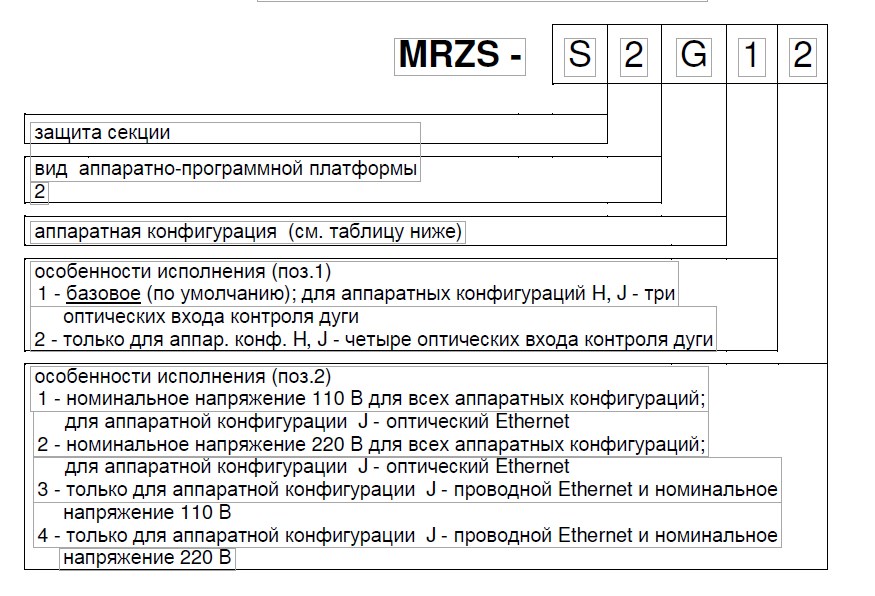

"Структура условного обозначения  MRZS-S"
