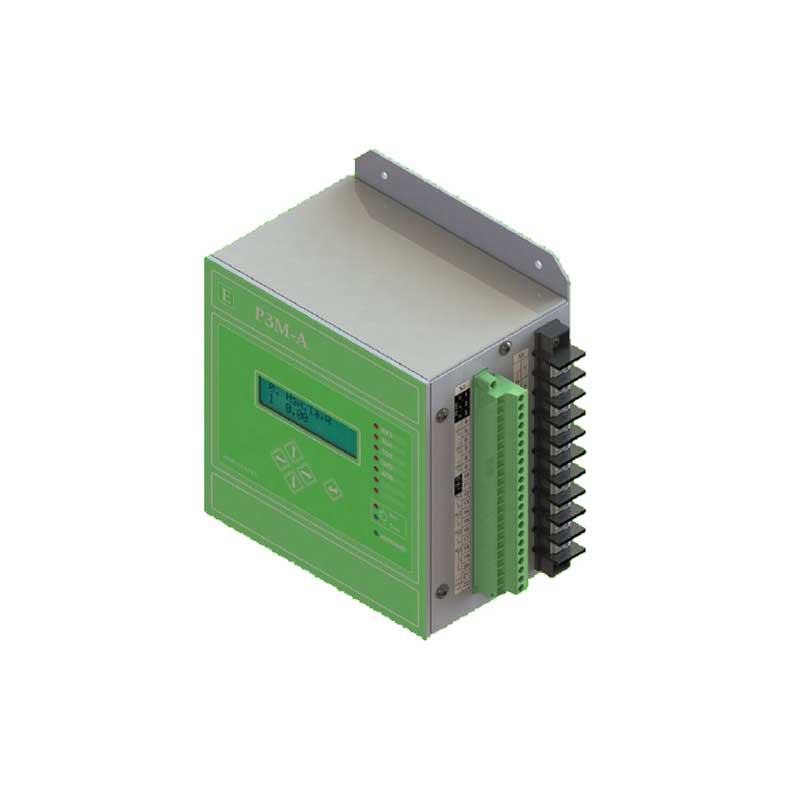

Микропроцессорне устройства релейной защиты, автоматики и управления присоединений 6-35 Кв

Документация:
Брошюра(553.77 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройства серии РЗМ-А предназначены для выполнения функций ненаправленных токо- вых защит, автоматики, измерения, сигнализации и управления присоединений распределитель- ных сетей напряжением 6-35 кВ..

Устройства могут  использоваться в схемах релейной защиты и автоматики следующих присоединений в качестве:

  • токовых защит фидеров питания и секционных выключателей распределительных под- станций напряжением 6(10) кВ;
  • токовых защит и автоматики (АПВ, АЧР) воздушных и кабельных линий электропере- дачи напряжением 6(10) кВ;
  • токовых защит электродвигателей напряжением 6(10) кВ;
  • ненаправленных токовых защит и автоматики (АПВ, АЧР) линий электропередачи на- пряжением 35 кВ;
  • резервных токовых защит силовых трансформаторов с высшим напряжением 35 кВ;
  • токовых защит понижающих трансформаторов 6(10)/0,4 кВ.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Небольшая стоимость.
  • Небольшие габаритные размеры и вес.
  • Отсутствие аппаратной и функциональной избыточности.
  • Широкие функциональные и аппаратные возможности:
    • гибкая логика конфигурирования;
    • встроенная система самодиагностики работы ПО и состояния аппаратной части;
    • встроенный регистратор аварийных событий;
    • наличие интерфейса связи для интеграции в систему АСУ (порт связи RS 485, протокол Modbus RTU).
    • наличие встроенного блока питания от измерительных цепей тока;
    • наличие выходов дешунтирования электромагнитов отключения выключателя.
  • Простота в настройке и обслуживании:
    • интуитивно понятный интерфейс;
    • работа всех функций защит и автоматики устройств базируется на классических принципах, что позволяет выполнять выбор уставок традиционными методами;
    • разработаны типовые решения схем вторичной коммутации для разных  типов присоединений.

ФУНКЦИИ УСТРОЙСТВА

  • ЗАЩИТЫ:
    • максимальная токовая защита с независимой или зависимой выдержкой времени (1 ступень – МТЗ);
    • токовая отсечка с независимой выдержкой времени (2 ступени – ТО1, ТО2);
    • защита от однофазных замыканий на землю (1 ступень – ЗНЗ);
  • АВТОМАТИКА:
    • автоматическое повторное включение (АПВ);
    • автоматическая частотна разгрузка (АЧР) с функцией ЧАПВ от внешнего реле частоты;
  • УПРАВЛЕНИЕ:
    • местное и диспетчерское управление выключателя;
    • мониторинг выключателя;
  • ИЗМЕРЕНИЕ:
    • измерение фазных токов и тока Iо;
  • РЕГИСТРАЦИЯ ДАННЫХ:
    • регистратор аварийных событий;
  • СВЯЗЬ:
    • порт связи RS-485 (протокол Modbus RTU).

КОНСТРУКЦИЯ

Устройства изготавливаются в прямоугольном металлическом корпусе, состоящем из осно- вания и кожуха. Масса устройств не более 3,0 кг.

Предусмотрено два варианта исполнения корпуса:

  • заднее крепление;
  • переднее крепление.

На передней панели расположены светодиодные индикаторы, ЖКИ и кнопки управления.

На боковой стенке расположены зажимы для подключения внешних связей (аналоговых и дискретных сигналов) и вывод заземления (под винт М4).

Характеристики

ПИТАНИЕ

Номинальное напряжение питания                                                220 В (=, ~)

Допустимый диапазон напряжения питания                                (100 ÷ 250) В (=, ~)

Питание от ТТ                                                                                       Изм.вход Ia, Изм.вход Ic

Время готовности устройства после подачи напряжения        150 мс

ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ

Токовые входы:

Количество                                  4

Обозначение                                  Ia, Ib, Ic, Io

ДИСКРЕТНЫЕ ВХОДЫ

Количество                                                                                           4

Обозначение                                                                                           DI1, DI2, DI3, DI4

Тип:



−   DI1, DI2, DI3

Потенциальные, оптически развязанные

−    DI4

“Сухой контакт” (Питание от внутреннего источника)

ВЫХОДНЫЕ РЕЛЕ

Количество                                                                                           4

Обозначение                                                                                           RL1, RL2, RL3, RL4

Номинальное напряжение контактов реле                                  250 В (=,~),

Длительно допустимый ток контактов реле                                8 А

ВЫХОДЫ ДЕШУНТИРОВАНИЯ ЭЛЕКТРОМАГНИТОВ ОТКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Количество                                                                                              2 (выход фазы А и С)

Обозначение                                                                                           L1, L2

Допустимый ток дешунтирования                                                 До 150 А

СВЕТОДИОДНЫЕ   ИНДИКАТОРЫ

Количество                                                                                           10

Обозначение                                                                                           LED1÷ LED10

Цвет:



−   LED1÷ LED8

Красный

−   LED9, LED10

Зеленый

ПОРТЫ СВЯЗИ

Интерфейс                                   RS-485

Порт 1

Протокол                                      MODBUS RTU

Размещение                                 Порт на задней стенке

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Температура хранения                                                                      -40°C дo +70°C

Рабочий диапазон температур                                                        -25°C дo + 55 °C стандартное исполнение

Допустимая влажность                                                                    98% при 25°C
