Описание
Установка испытания масла УИМ-90 - переносная установка для обеспечения тестирования изоляционного масла. Устройство отличается от аналогов компактностью, удобством использования, интуитивной системой настройки, высокой точностью генерации испытательного напряжения и длительным эксплуатационным ресурсом.
Назначение установки УИМ-90
Установка УИМ-90 предназначена для тестирования трансформаторного масла и иных диэлектриков жидкой консистенции на предмет выявления их пробивного напряжения.
Конструкция установки УИМ-90

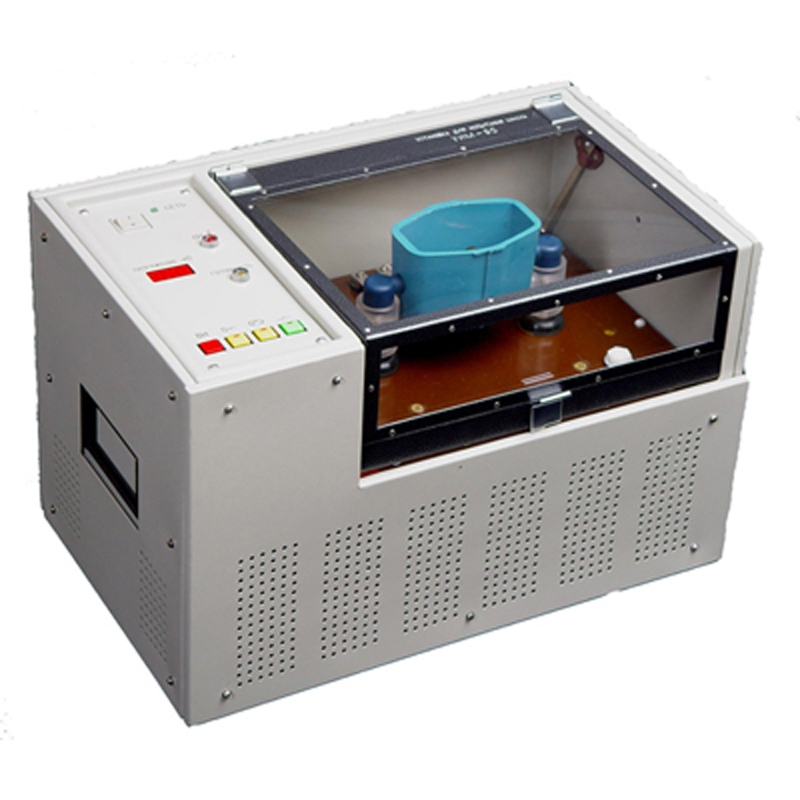

Прибор выполнен в формате переносного моноблока с выдвижными ручками на боковых панелях. В нижней части корпуса смонтирована электрическая составляющая, в верхней части расположен испытательный стенд. Стенд включает рабочую зону справа и пульт управления слева. Рабочая зона закрывается крышкой с прозрачным стеклом и представляет собой контейнер с подведенными к его боковым стенкам электродами. Нижняя часть корпуса снабжена вентиляционными отверстиями в виде точечной перфорации.
Характеристики
|
Продукция называется |
Установка испытания масла УИМ-90 |
|
Параметры источника питания |
Из розетки |
|
Размер мощности для ведения рабочих функций |
Предел 0,5 кВА |
|
Диапазон испытательных напряжений (действующее значение), кВ |
От 10,0 до 90,0 |
|
Погрешность измерения напряжения в промежутке 9,999-90,0001 кВ, приведенная, % |
±3,0 |
|
Объем измерительного контейнера, см3 |
400,0 |
|
Масса устройства, кг |
50,0 |
