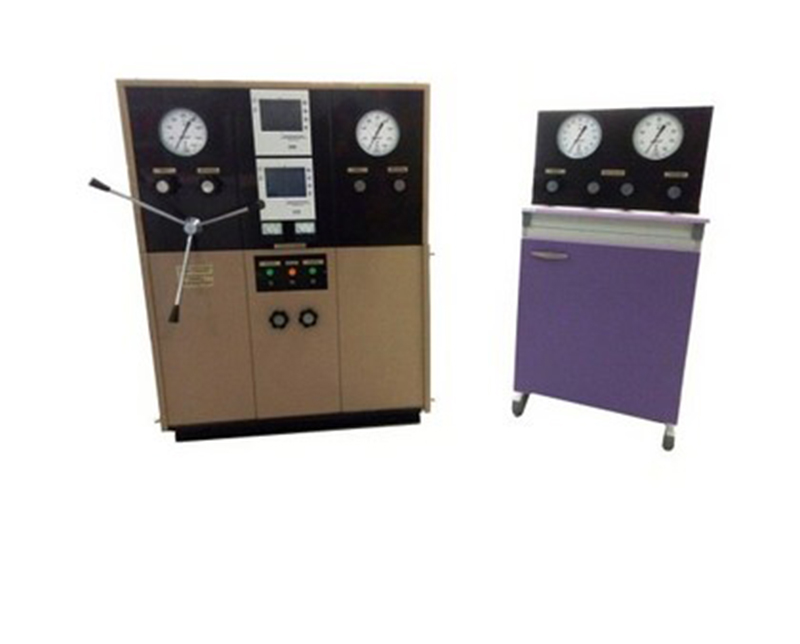

Установка для определения прочности тампонажного камня ПЦК-1

Average: 8 (1 vote)

Установка  ПЦК-1 предназначена для определения в нормальных условиях прочности тампонажного камня при изгибе и сжатии образцов, сформированные при температуре до +250ºС и давления до 100МПа (1000 кгс/см2).

Условия эксплуатации

  • температура окружающего воздуха от +10 до +35ºС;
  • относительная влажность на всем диапазоне температур — до 65% при температуре +20ºС.

Технические характеристики

  • Диапазон определения усилий разрушения образцов:
    • при опыте на изгиб — от 40 до 400 Н (от 4 до 40 мгс); от 300 до 3000 Н (от 30 до 300 кгс);
    • при опыте на сжатие — от 500 до 5000 Н (от 50 до 500 кгс); от 4000 до 40000 Н (от 400 до 4000 кгс).
  • Границы допустимого значения приведенной погрешности определения усилия разрушения образцов — ± 5%.
  • Максимальное рабочее давление — 100 МПа (1000 кгс/см2).
  • Диапазон рабочих температур — от температуры окружающей среды до 250ºС
  • Количество автоклавов — 2 шт.
  • Количество образцов, которые формируются в одном автоклаве — 6 шт.
  • Рабочая жидкость — масло индустриальное И-50А ГОСТ 20799-75.
  • Время нагрева рабочей жидкости от (20±5)ºС до (245±5)ºС — не более 120 хв.
  • Электрические параметры установки:
    • вид тока — переменный;
    • напруга — (220±22) В;
    • частота — (50±1) Гц;
    • потребляемая мощность — не более 7 кВ*А.
  • Габаритные размеры:
    • блока формирования образцов — не более 1290х632х1324 мм;
    • блока измерения прочности — не более 550х340х340 мм.
  • Масса:
    • блока формирования образцов — не более 450 кг;
    • блока измерения прочности — не более 40 кг.
  • Средний срок службы — не менее 8 лет.
