Установка испытания генераторов УИГ-35/400

Average: 10 (1 vote)

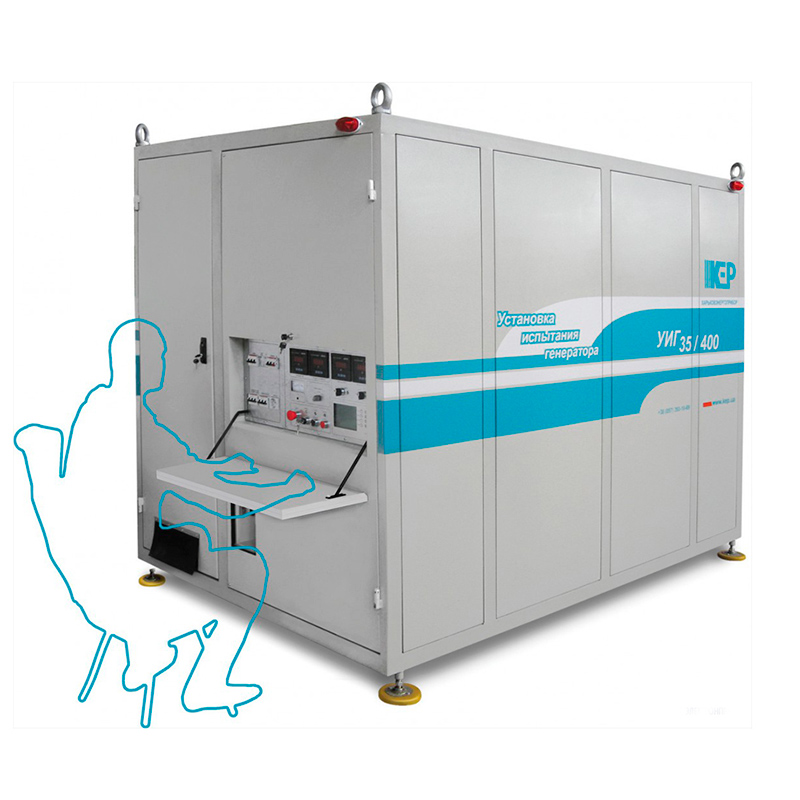

Установка испытания генераторов УИГ-35/400 предназначена для проведения испытаний электрической прочности изоляции обмоток гидрогенераторов переменным напряжением промышленной частоты, а так же проведения испытаний изоляции токопроводов, согласно требованиям "Правил устройства электроустановок" и РД 34.45-51.300, с максимальной мощностью на нагрузке до 400 кВ·А.

Условия эксплуатации

Установка рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающей среды – от +10 до +35°C;
  • относительная влажность – 80% при температуре +25°C;
  • атмосферное давление – 84,0 - 106,7 кПа (630 - 800 мм. рт. ст.)

Условия эксплуатации установки УИГ-35/400 соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики

Параметр

Значение

Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В

380 ± 38

Потребляемая мощность, кВ∙А не более

50

Продолжительность непрерывной работы на максимальном режиме, мин, не более

20

Перерыв после непрерывной работы, мин, не менее

40

Максимальная выходная мощность, кВА

400

Диапазон емкостей объектов испытаний, мкФ

0,01 - 1,0

Добротность, не менее

35

Приведенная погрешность измерения токов и напряжений, не более, %

3

Ток срабатывания защиты по высоковольтной стороне, не более, А

13

Порог срабатывания защиты по низковольтной стороне, не более, А

120

Наибольшее выходное переменное напряжение при испытании гидрогенераторов, кВ

35

Габаритные размеры Д×Ш×В, мм

2500×2000×1800

Масса, кг, не более

3000

Комплект поставки

Наименование

Количество

Испытательная установка УИГ-35/400

1 шт.

Регулятор напряжения РНО-120

1 шт.

Трансформатор повышающий ТМ-35-60

1 шт.

Реактор резонансный РРПОМ-35-400

1 шт.

Блок защиты от перенапряжения

1 шт.

Контроллер управления с памятью и выводом результатов на ноутбук

1 шт.

Диск с ПО

1 шт.

Дисплей

1 шт.

Делитель напряжения

1 шт.

Стойка ограждения

4 шт.

Крестовина стойки ограждения

4 шт.

Кабель питания управления 4×2,5 мм²

40 м

Кабель силовой 3×25 мм²

40 м

Провод защитного заземления 10 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)

40 м

Провод рабочего заземления 6 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)

50 м

Провод высоковольтный, (сверхгибкий, силиконовая резина)

50 м

Шнур ограждения

50 м

Комплект тканевых строп

1 компл.

Документация

Руководство по эксплуатации УИГ-35/400

1 экз.

Паспорт УИГ-35/400

1 экз.

Паспорт РНО-120

1 экз.

Паспорт ТМ-35-60

1 экз.

Паспорт РРПОМ-35-400

1 экз.

Гарантия

Гарантийный срок эксплуатации высоковольтной испытательной установки УИГ-35/400 составляет 12 месяцев со дня отгрузки потребителю.
