Установка испытательня ВУ-50 – специализированное оборудование для проведения электрических испытательных работ. Состоит из блока управления и испытательного трансформатора. Оснащается интегрированным устройством защиты от возможных перегрузок. Имеет широкий испытательный диапазон, отличается простотой обслуживания и легкостью эксплуатации.

Назначение установки ВУ-50

Испытательный комплекс предназначен для осуществления электрических высоковольтных испытаний надежности различных видов изоляционных покрытий силовых кабелей. Возможно проведение испытаний твердых диэлектриков как выпрямленным напряжением, так и синусоидальным с промышленной частотой. Допускается испытание некоторых диэлектриков (штанги, боты и т.п.) при помощи переменного напряжения. Испытательный комплекс может использоваться как автономно, так и в качестве составной части передвижной лаборатории типа ЭТЛ-10. Кроме того, устройство может применяться в качестве самостоятельного источника тока высокого постоянного или переменного напряжения.

Устройство и работа

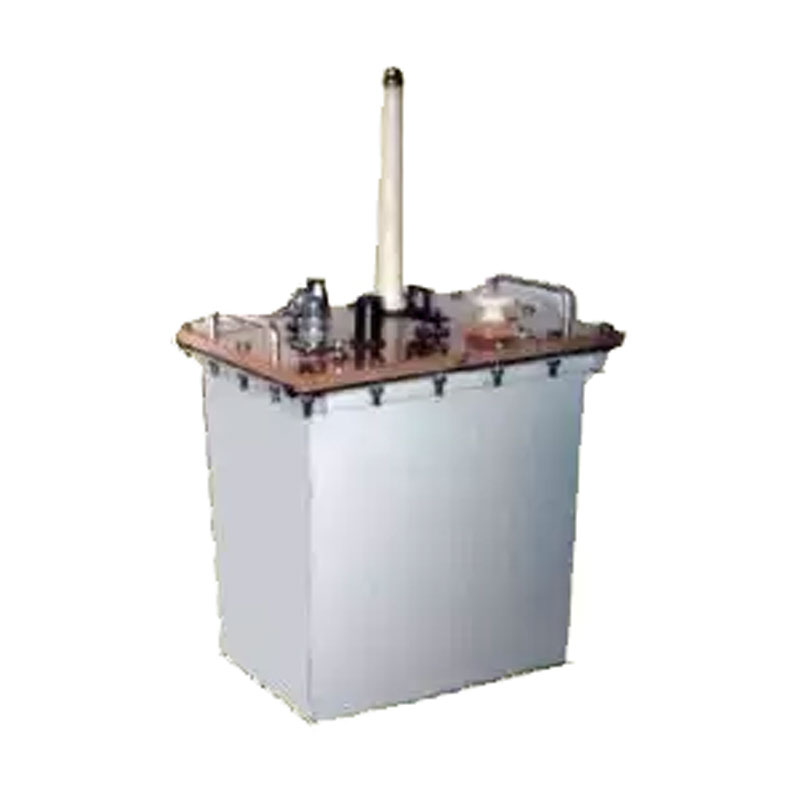

Конструктивно испытательный комплекс марки ВУ модели 50 состоит из двух частей – испытательного трансформатора и блока управления. Блок управления выполнен в прямоугольном форм-факторе, имеет металлический корпус и панель управления, расположенную на лицевой стороне прибора. Панель управления включает в себя амперметр, два вольтметра, средства настройки устройства, кнопку включения питания и присоединительные клеммы. Испытательный трансформатор выпускается в прямоугольном форм-факторе с металлическим корпусом и панелью проведения испытательных работ на верхней поверхности устройства. Проведение испытания силовых кабелей осуществляется путем подачи высокого напряжения выбранного в настройках типа на испытуемый объект, подключенный к трансформатору через соответствующие соединения.

Модификация

Установка ВУ-50

Тип устройства

Испытательная установка, стационарная

Параметры сети питания:

напряжение, В

220,0

частота тока, Гц

50,0

Потребляемая мощность в рабочем состоянии, кВт

2,50

Испытательное напряжение, кВ:

Минимальное

10,0

наивысшее переменное

50,0

наивысшее постоянное

60,0

Наивысший рабочий ток, мА:

действующее значение

50,0

среднее значение

30,0

Габаритные характеристики (размер), мм, не более:

трансформатора испытаний

650х410х320

управляющего блока

360х320х240

Весовые характеристики (масса), кг, не более:

трансформатора испытаний

67,0

управляющего блока

16,0
