Установка УПЗ-80-10 относится к классу испытательного оборудования, которое может применяться для исследования качества изоляционных материалов, используемых для изоляции токопроводящих кабелей. Оборудование является моноблочным прибором переносного типа.

При помощи этого оборудования выполняют испытания кабельной изоляции, выполненной из сшитого полиэтилена. Также с помощью установки можно определить точную по местонахождению локализацию с повреждением оболочки рабочего кабеля. Еще одной функциональной возможностью, для которой используется установка, является создание преобразования дефектов с высокоомными параметрами на любом сигнальном кабеле, а также коммутационных кабелях занимающихся управлением или созданием связи.

Конструкционные особенности, принцип работы

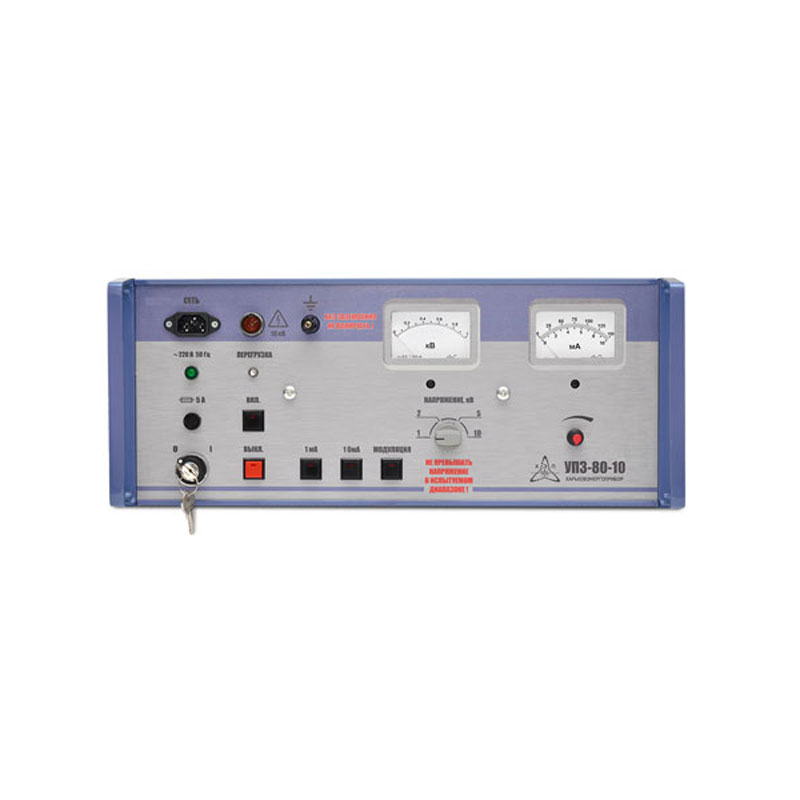

Установка УПЗ-80-10 выполнена в виде моноблока, на передней панели которого расположены элементы управления устройством и визуализации проводимых измерений. В конструкцию установки входят следующие основные элементы:

  • платы управления и защиты;
  • повышающий высоковольтный трансформатор;
  • коммутационная плата;
  • коммутационное реле выходного напряжения.

Устройство данной модели обеспечивает возможность проведения испытаний в режиме генерации напряжения постоянного тока. Чтобы задать предел максимального выходного напряжения используют соответствующие переключатели на передней панели. Для плавного изменения выходного напряжения предусмотрен соответствующий регулятор выходного напряжения.

При точной локализации места повреждения кабеля в устройстве предусмотрен режим модуляции. В этом режиме установкой формируются импульсы испытательного напряжения продолжительностью 0.2 секунды с паузой между пакетами импульсов в 5 секунд.

Параметр

Значение

Питающий тип сети (переменный ток, одна фаа):

220В

Частота используемого тока:

50...60Гц

Максимальное значение потребляемого тока:

Предельное значение потребляемой мощности:

0,9кВА

Значения токов на выходе:

75мА, 150мА, 300мА, 600мА

Величина выходного испытательного напряжения:

1кВ, 2кВ, 5кВ, 10кВ

Максимальная погрешность измерения напряжения и тока

3%

Минимальное значение емкости нагрузки:

0,1 мкФ

Вес установки:

не более 25 килограмм

Габаритные параметры:

210х480х360 (миллиметры)

Средний срок для поддержания работы:

9-11 лет

  • испытательный аппарат;
  • экранированный 4-метровый высоковольтный провод;
  • 1.8-метровый кабель питания;
  • 4-метровый кабель заземления;
  • плавкие предохранители;
  • эксплуатационное руководство;
  • техническая документация.
