Описание

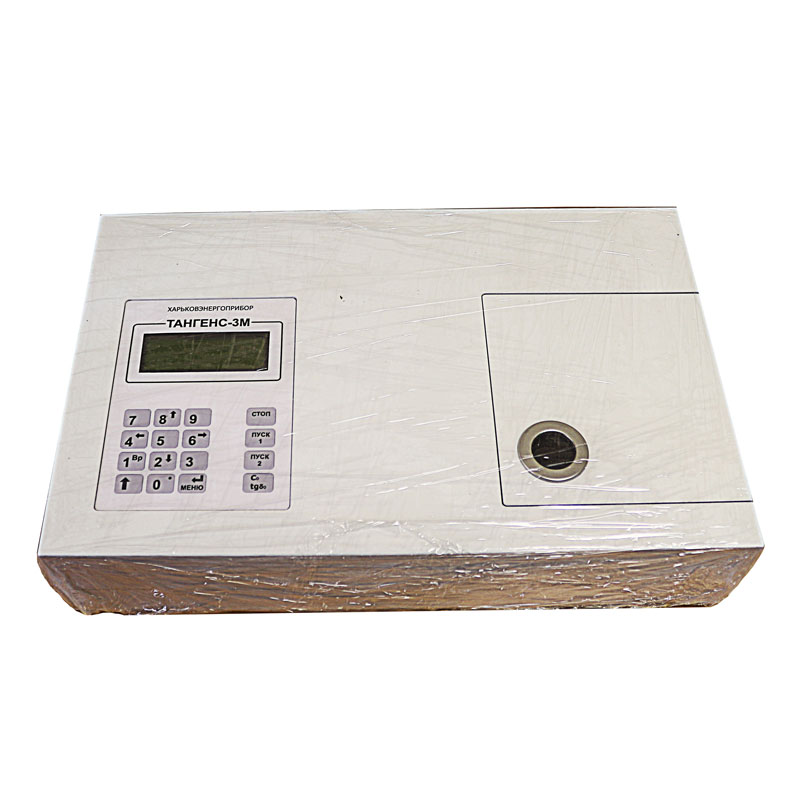

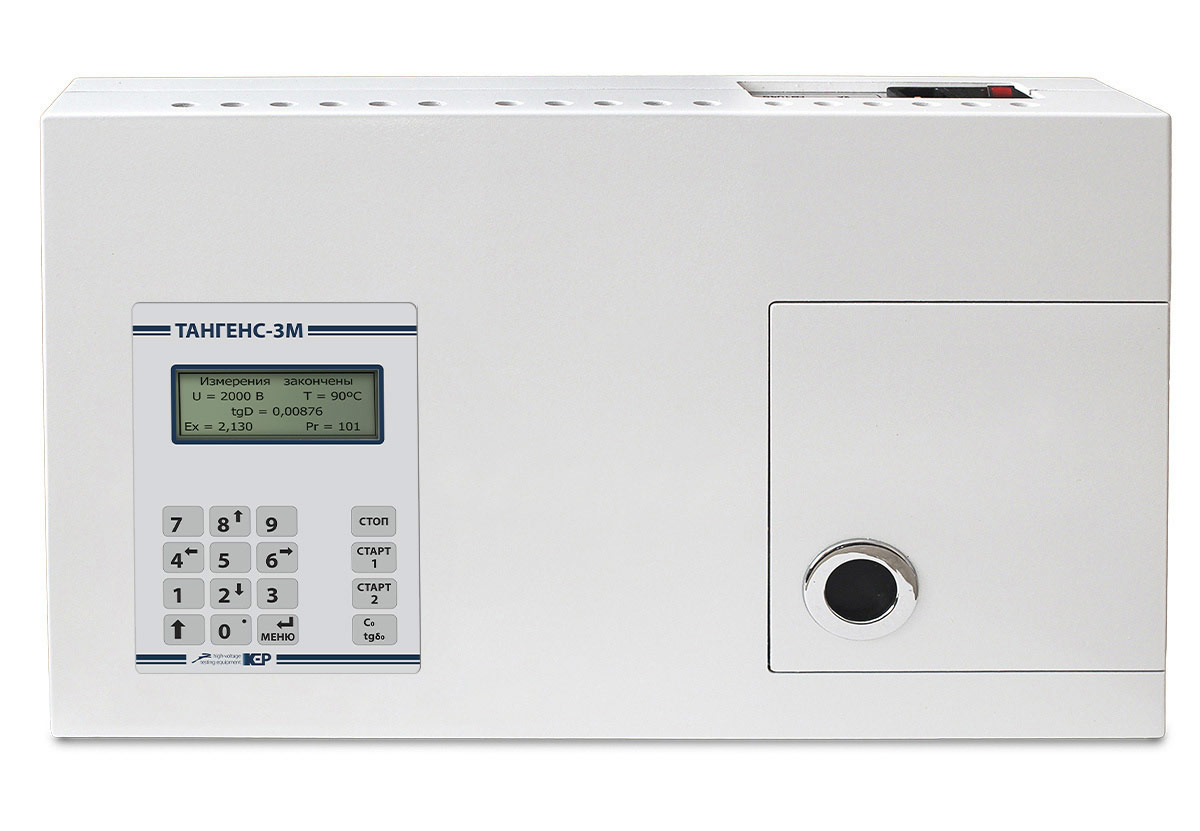

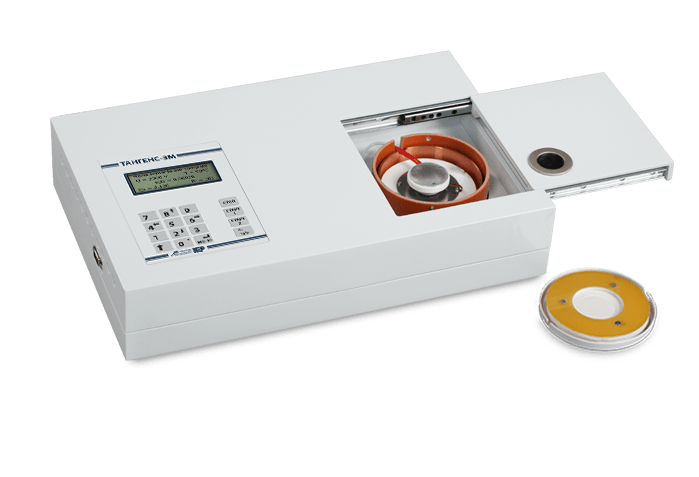

Установка измерения диэлектрических потерь трансформаторного масла «Тангенс-3М» предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 при частоте 50 Гц.

Установка рассчитана для эксплуатации в помещениях при рабочих значениях темпера- туры воздуха от плюс 15° С до плюс 35° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Установка измеряет диэлектрическую проницаемость, емкость и тангенс угла потерь, напряжение, приложенное к измерительной ячейке (далее рабочее напряжение), температуру пробы трансформаторного масла

Основой, на которой базируется процесс измерения, является вариационный метод измерения. Используемая в установке разновидность вариационного метода измерения предусматривает изменение (вариацию) измеряемой величины (отношения токов текущих через образцовый конденсатор СЭ и измерительную ячейку Сх) на известное с необходимой точностью значение. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет микроконтроллер.

Установка измеряет

тангенса угла потерь tgδ;
напряжение переменного тока U, приложенное к измерительной ячейке (далее р абочее напряжение);
температуру пробы трансформаторного масла;
индицирует диэлектрическую проницаемость пробы трансформаторного масла ε.

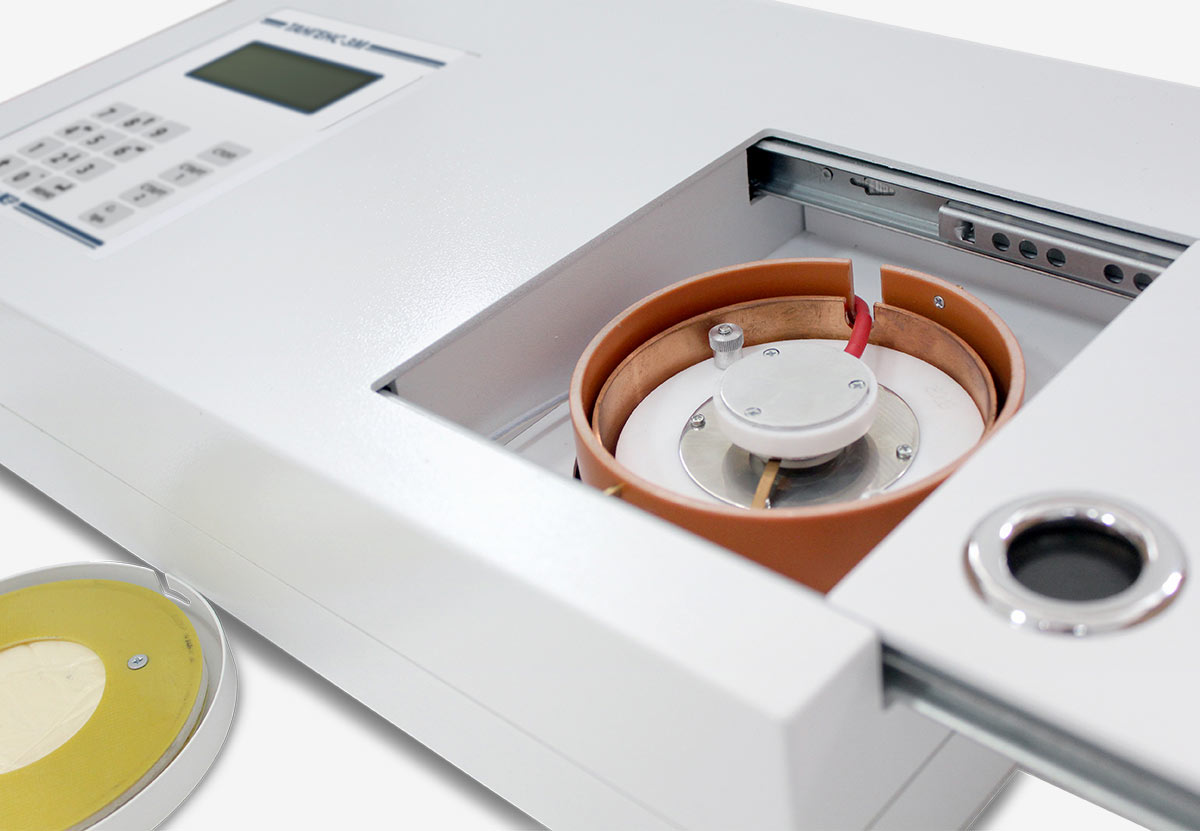

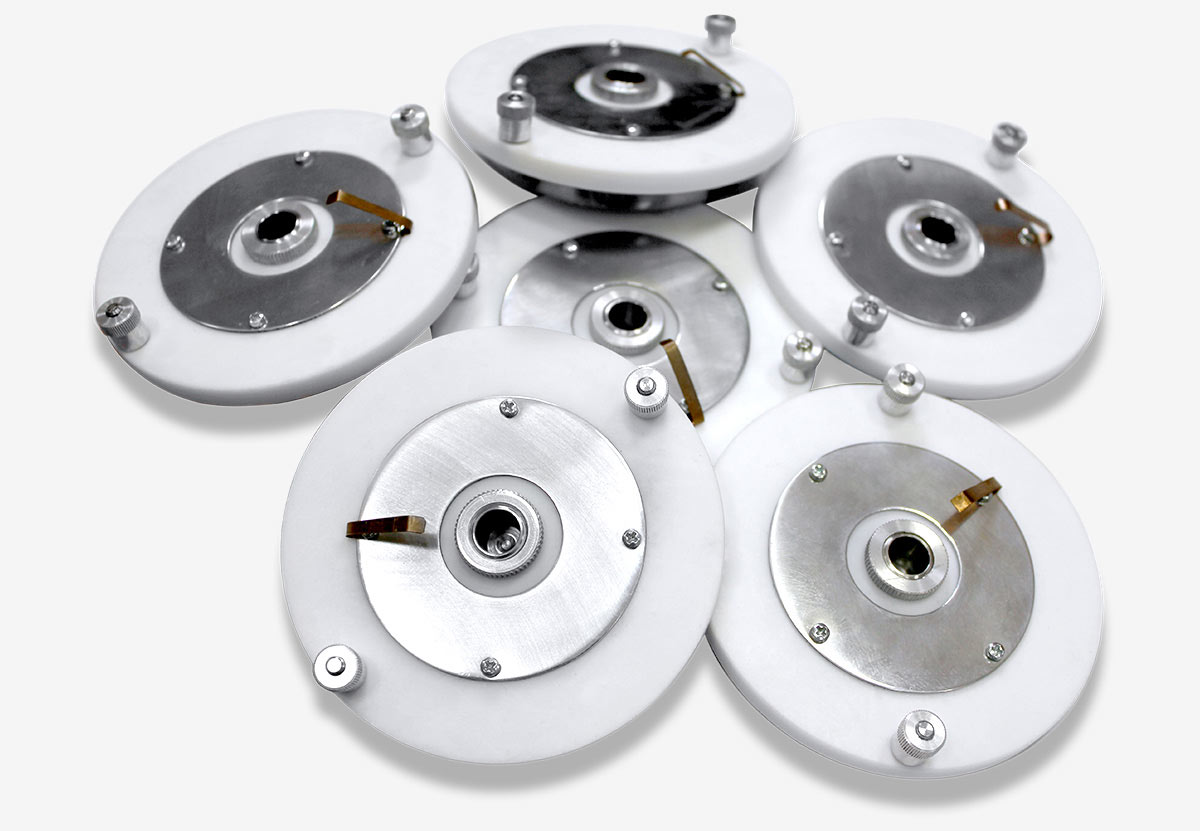

Установка Тангенс-3М может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Сохраняет в энергонезависимой памяти до 2000 последних измерений.

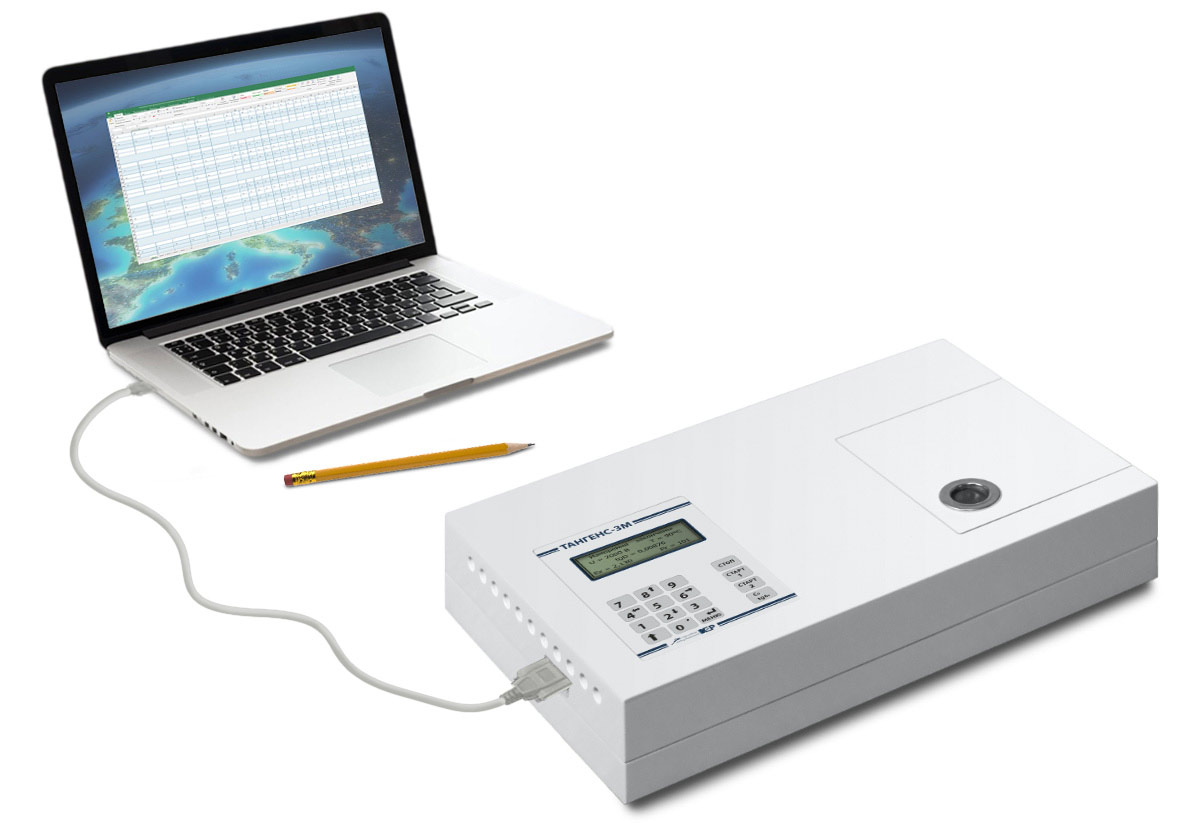

В комплект поставки входит программное обеспечение на компакт -диске, позволяющее переписать из Установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel . ПК подключается к Установк е через последовательный интерфейс (RS232 ). ПК должен быть IBM – совместимым и иметь следующие характеристики:

операционная система Windows 95 (98);
наличие одного свободного последовательного порта (RS232).

Характеристики

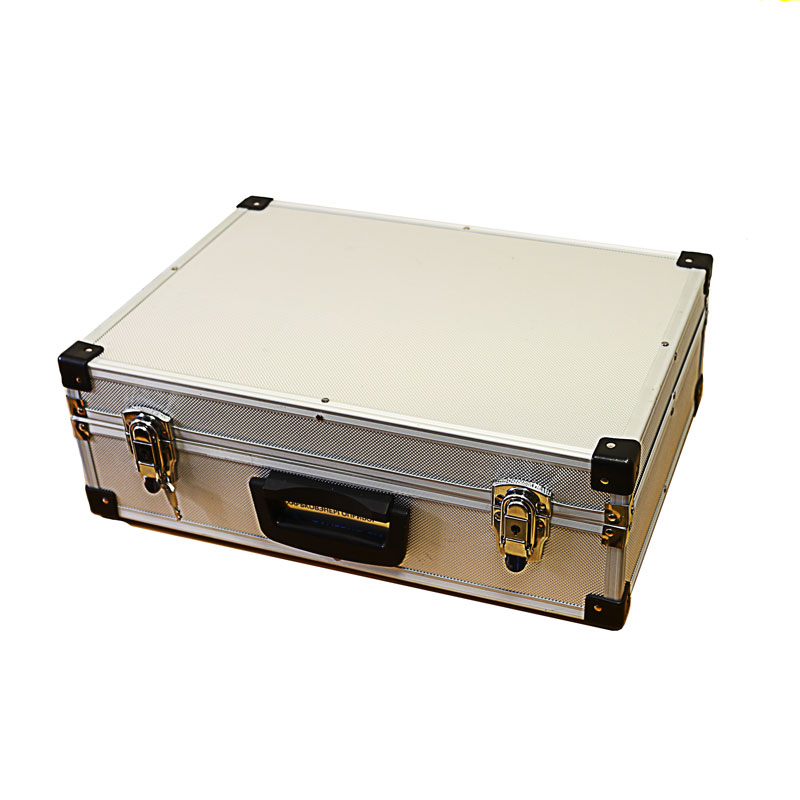

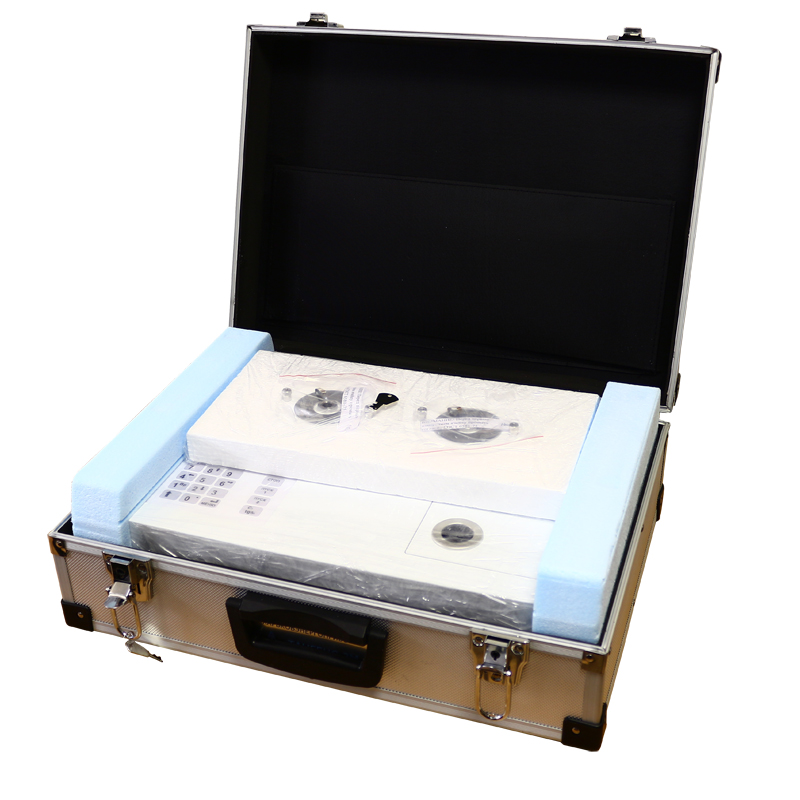

Для защиты продукта во время транспортировки, отгрузка производится в кейсе с железным покрытием, с мягкими прокладками внутри.
Тангенс в угле потерь измеряется в диапазоне 0,0001 – 1,0. По-другому это выглядит так 0,01 - 100%.
Значение погрешности во время измерения составляет примерно 0,01% (tg).
Рабочее значение напряжения измеряется в диапазоне 0 В … 2700 В.
Процент погрешности во время измерения рабочего напряжения может составлять 1,0 %.
Напряжение, которое приложено к ячейке, имеет показатель 2000 В. При этом оно должно соответствовать напряженности поля в размере 1,0 МВ/м.
Емкость измеряется в пределе 5,0…50,0 пФ.
Предел погрешности при измерении емкости может равняться 0,5 %.
Нагреватель работает в температурном диапазоне 10…100 градусов.
Точность процесса измерения температурного показателя составляет 1 градус.
Измерения снимаются за 30 минут. В это время входит калибровка прибора, нагрев до значения в 90 градусов, при этом измерение происходят каждые 10 градусов.
Измерения снимаются, и остывает прибор за 80 минут. В это время входит калибровка прибора, нагрев до значения в 90 градусов, при этом измерение происходят каждые 10 градусов.
Установка потребляет мощность в размере 0,3 кВА.
Размеры продукции 405 мм длина; 260 мм ширина; 90 мм высота.
Вес без упаковки равен 5 килограмм.
