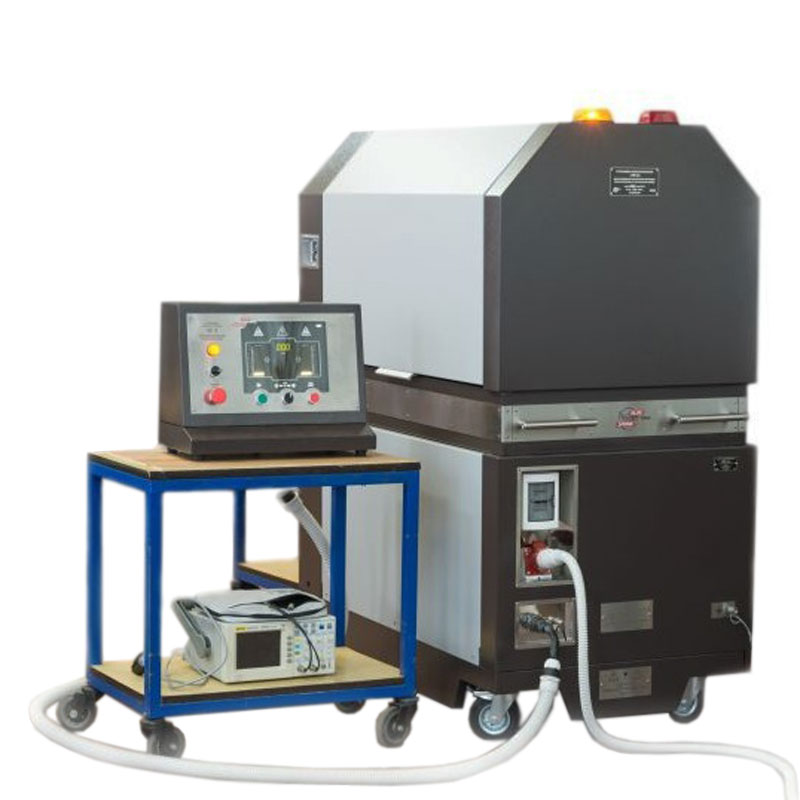

Установка испытательная ЧР-2 предназначена для определения значений кажущегося заряда «q» при номинальных значениях испытательного напряжения в диапазоне от 6 до 12 кВ.
Технические характеристики
| Наименование характеристики |
Значение характеристики |
| Номинальное напряжение, при котором необходимо определять фактические значения ЧР |
6 - 12 кВ |
| Значение уровня ЧР для ИО |
≤ 2 пКл |
| Формирование нормируемого значения высокого напряжения |
не менее 42 кВ |
| Рабочее напряжение, однофазный переменный ток, В |
220 В ± 10 %(от198 до 242 В) |
| Частота, Гц |
50 ± 1Гц |
| Сопротивление защитного заземления |
0,1 Ом |
| Сопротивление изоляции в нормальных условиях эксплуатации |
Не менее 100 МОм |
Комплектность
| Наименование |
Количество |
Примечания |
| Модуль высоковольтный (МВВ-10.42) |
1 |
|
| Пульт управления (ПУ) |
1 |
|
| Комплект технологических кабелей для межблокового подключения МВВ-10.42-5, ПУ, цифрового осциллографа и подключения к сети |
1 |
|
| Руководство по эксплуатации. Паспорт |
1 |
|
| Цифровой осциллограф |
1 |
|
| Программа и методика аттестации |
1 |
По требованию Заказчика |
| Свидетельство о первичной аттестации |
1 |
По требованию Заказчика |
| Комплект фланцев для подсоединения различных моделей проходок электрических к ЧР-2 |
4 |
|
| Калибратор TYPE-452 с комплектом кабелей для подключения к ЧР-2 |
1 |
|
