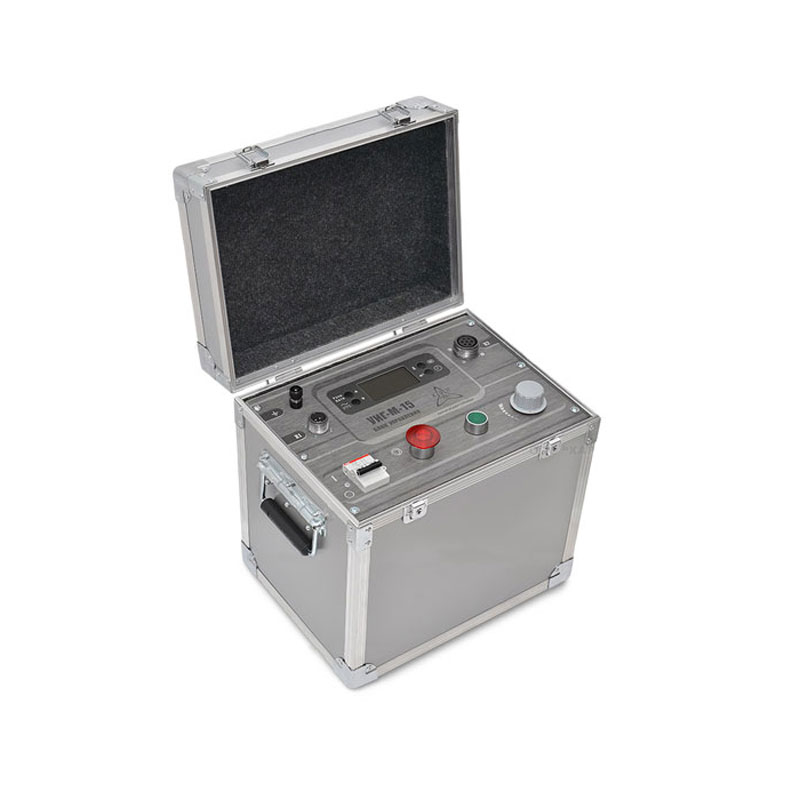

Установка УИГ-М-15 внешне подтверждает, что ее не зря называют универсальной установкой для совершения исследований изоляционных материалов, используемых для производства электрического оборудования и инструментария.

Отличительные особенности установки

Высоковольтная испытательная станция выгодно отличается перед аналогичными приборами. Установка УИГ-М-15 позволяет:

  • проводить исследования в автоматическом варианте работы на всех стадиях совершения работы;
  • выполнять плавную регулировку испытательного напряжения в широком диапазоне;
  • в качестве источника высоковольтного тока применяется высокопроизводительный элегазовый трансформатор;
  • гарантировать высокую точность и достоверность проводимых измерений.

Условия для безопасной работы

Предложенная установка рассчитана для работы внутри отапливаемых помещений, в которых отсутствует влага и токопроводящая пыль. Допускаемая для эксплуатации температура внешней среды находиться в пределах 9…36 градусов выше нуля. Среда воздушного плана, ни когда не превышает влажностный показатель в 81 процент среды. Атмосферный тип давления должен принимать размеры: минимум 629 мм, максимум 801 мм; которые считаются по ртутному столбу. К совершению рабочих функций на этой установке имеют право допускаться исключительно определенные по разрядам специалисты, у которых допуск по работе с электрической цепью имеет уровень превышающий разрешительные характеристики по значениям более 1,0 кВ.

Работа измерительной установки

Испытания изоляции проводится при помощи переменного тока с частотой 50Гц. Для измерений используется напряжение величиной минимум 1 кВ, максимум 15 кВ, которое генерируется с помощью элегазового трансформатора. В процессе исследования токонепроникающих материалов производится замер токов утечки с максимальным значением в 300,0 мА.

Параметры в однофазной сети (перем. ток)

220±22В, 50Гц

Максимально потребляемая мощность:

5,0 кВА

Предельное значение выходного напряжения:

15,0 кВ

Интервал измерения напряжения:

начало 1 кВ, конец 15 кВ

Предельный уровень погрешности измерений:

не более 3%

Максимальный ток на выходе:

300,0 мА

Интервал измерений тока:

10,0…300,0 мА

Погрешность при измерении тока:

Три процента

Срабатывание защиты, ток первичной сети:

17…19 Ампер

Габаритные размеры управляющего блока:

36 × 27 × 37 см

Габаритные параметры элегазового трансформатора:

38 × 38 × 38 см

Вес блока управления:

25 000 грамм

Вес блока высокого напряжения:

43 000 грамм

Средний эксплуатационный срок:

119-121 месяцев

  • управляющий блок механизма  УИГ-М-15;
  • элегазовый трансформатор (высоковольтный блок от ТИОГ-15-4,5);
  • измерительный кабель и кабель питания;
  • высоковольтные провода и провод для заземления;
  • эксплуатационная и техническая документация.
