Установка для испытания изоляции HIPOT AC

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Установка HIPOT AC являются высоковольтными источниками напряжения переменного тока, предназначенными для испытания изоляции.

Конструктивное исполнение

Установка  HIPOT AC включает в себя блок управления/контроля, блок высоковольтного трансформатора и все необходимые кабели, в том числе кабели заземления и питания.

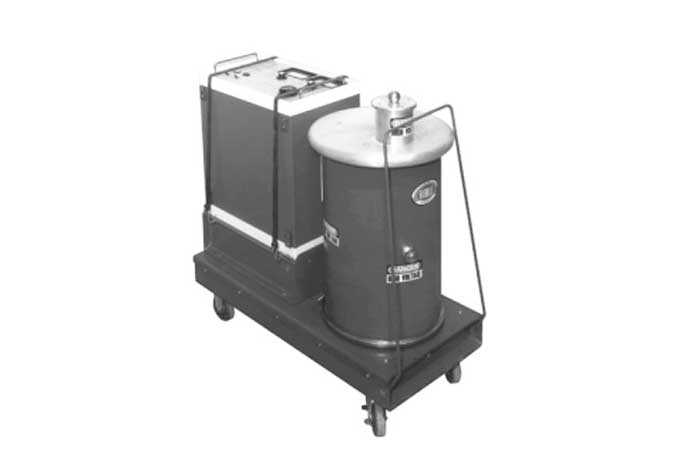

Высоковольтный трансформатор установлен в прочном баке из стекловолокна, заполненном маслом и стационарно смонтированным на тележке с колесами. На баке имеются соответствующие места для подключения к высоковольтному выходу - на верху (от 0 до 100 кВ) и сбоку (от 0 до 50 кВ).

Технические характеристики
Параметры Значение
Вход
Номинальные параметры 240 В, 60 Гц 1 фазное или 240 В, 50 Гц 1 фазное
Пределы выходного напряжения от 216 до 264 В
Ток 17 А максимум при 24 0 В
Частота 60 Гц стандартная
50 Гц в соответствии с технич е скими характеристиками прибора
Выход от 0 до 50 кВ, 150 мА, 7,5 кВА
от 0 до 100 кВ , 75 мА , 7,5 кВА
Рабочий цикл 15 мин вкл , 45 мин выкл
Показывающие приборы линейная шкала аналогового ф ормата длиной 114 - мм
Габаритные размеры
Тележка с высоковольтным трансформатором в сборе: 1016х483х965 мм
Блок управления/измерения в сборе: 38х508х559 мм
Масса
Тележка с высоковольтным трансформатором в сборе: 200 кг
Блок управления / измерения в сборе: 28 кг
Кабели 7,7 кг
