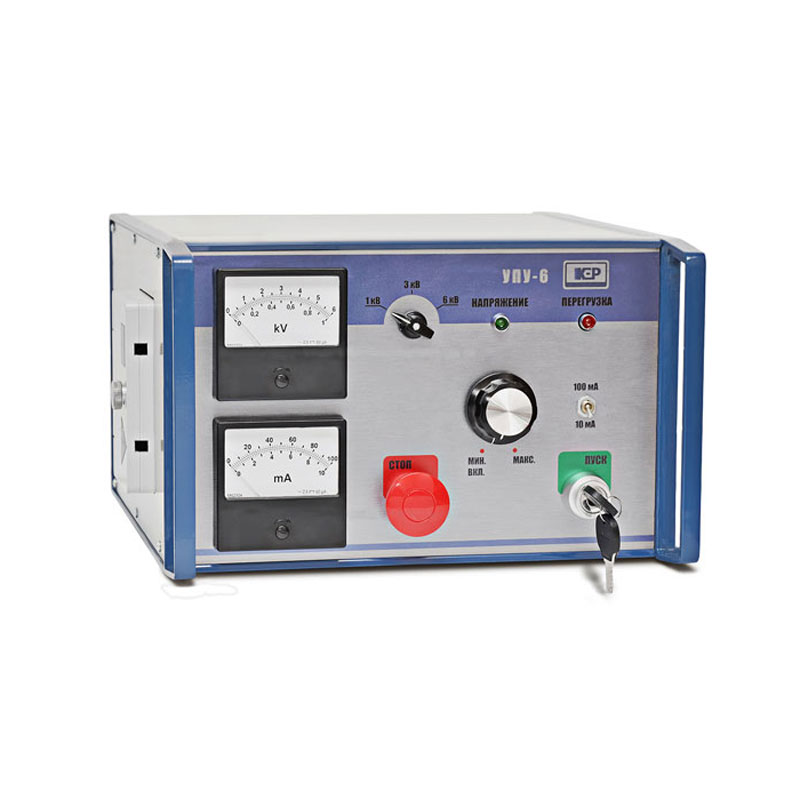

Установка УПУ-6 представляет собой универсальную испытательную установку пробойного типа, используемую для исследования токонепроводящих материалов при помощи переменного синусоидального тока 50Гц. Также для исследований может использоваться и постоянный ток, регулируемый в пределах до 6 килоВатт при выходном токе в 100мА.

Область применения

Основная сфера использования этого оборудования это энергетическая отрасль и энергетика. Установка УПУ-6 позволит исследовать качество изоляции в произвольном электрическом оборудовании или устройстве, а так же инструментарии для работы с электрическими сетями. Благодаря увеличенному выходному току прибор может успешно применяться для исследования качества изоляции в обмотке крупной электрической машины, а также для проверки качества защитных средств, таких как перчатки, обувь и пр.

Эксплуатационные условия

Работа с аппаратом возможна в закрытом или открытом (под навесами) помещении. Исследования позволяется осуществлять при постоянной температуре комнатной (или в цеху) среды, выше +50С и ниже +400С, соблюдая влажность в максимальном размере 78 процентов. Атмосферное значение параметра «давление», обязано сохранять рабочие границы от 84,0 до 106,70 кПа.

Работа устройства

При помощи сетевого кабеля напряжение подается к трансформатору аппарата, который и будет генерировать требуемый высоковольтный ток. Требуемая величина напряжения для исследований задается благодаря специальному ручному регулятору, который имеет собственное место на панели спереди, а контролируется по имеющемуся цифровому индикатору. После выполнения измерений с заданным током следует помнить, что нужно выполнить снятие остаточного напряжения с исследуемого объекта. Это реализуется посредством перевода регулятора напряжения в нулевое положение и использования режима "~". Проконтролировать снятие напряжения с объекта можно при помощи встроенного киловольтметра.

Наименование параметра

Цифровое значение

Максимальный вариант установки напряжения на выходе установки:

1,0 кВ;

3,0 кВ;

6,0 кВ

Предел погрешности установки по выходному напряжению:

менее 3%

Граничный размер выходного тока:

Размер 100,0 мА

Граница измерения по выходному току:

10мА; 100мА

Размер погрешности (вычисляется ток):

Менее  3 %

Порог по срабатыванию защиты по току:

10мА; 100мА

Потребляемая в работе мощность:

650,0 В.А

Рабочий процесс в режиме без остановок на максимальной нагрузке:

120 минут

Габаритные параметры:

480х200х350 в мм

Вес:

25 килограмм

Средний эксплуатационный срок

6 наших лет

  • установка типа УПУ-6;
  • сетевой и коммутационный кабеля;
  • 4-метровый провод заземления;
  • плавкие предохранители;
  • эксплуатационное руководство;
  • метрологический сертификат.
