Установка для испытаний твердых диэлектриков DTE-40

Установка высоковольтная для проведения испытаний твердых диэлектриков DTE-40 - передвижная блочная установка для проведения высоковольтных испытаний твёрдых диэлектриков.

Назначение установки

Установка для испытаний диэлектриков DTE-40 предназначена для проверки кабелей, их оболочки, изоляторов и других высоковольтных электротехнических изделий. Применяется для проверки изоляционных характеристик твёрдых диэлектриков, а также вакуумных камер высоковольтных выключателей в ходе лабораторных испытаний и исследований.

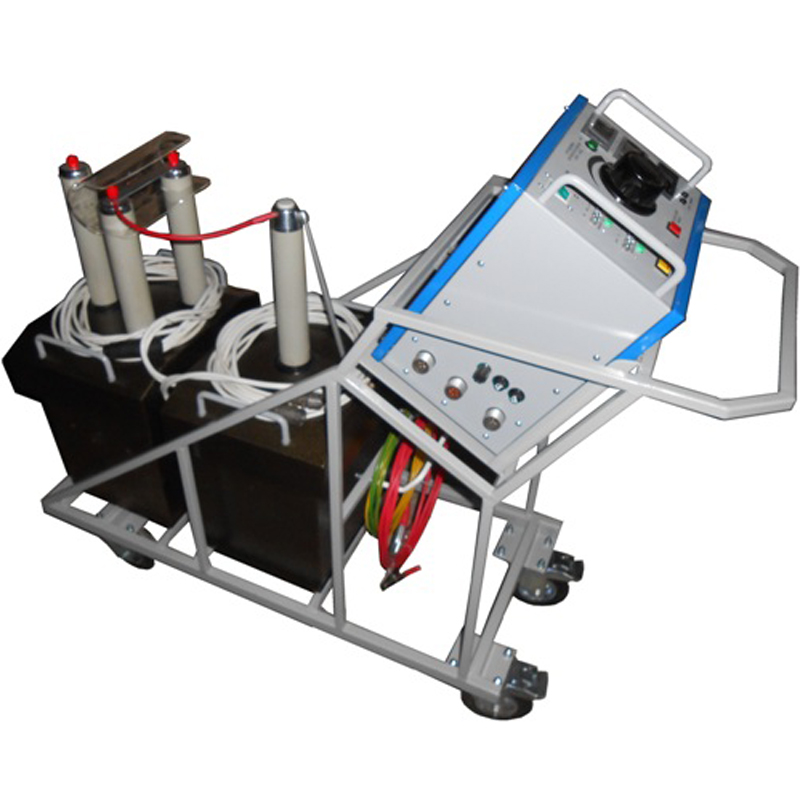

Конструкция установки для испытаний твердых диэлектриков

Установка производится в блочном исполнении и состоит из блоков

  • высокого напряжения (БВН-50),
  • управления,
  • коммутации (БК-40).

Для соединения между собой применяются кабели, оснащённые разъёмами на концах. Для удобства эксплуатации и с учётом массы оборудования блоки размещаются на небольшой маневренной тележке, которая входит в базовый комплект поставки.

Высоковольтный блок представляет собой масляный герметичный трансформатор со съёмной крышкой. На лицевой поверхности его блока управления расположены индикаторные лампы, ручки и кнопки оперативного управления, измерительные приборы. На его боковой поверхности установлены предохранители, разъёмные соединители, клемма заземления.

Кнопка фиксации выходного тока имеет встроенную индикацию, которая светится прерывисто при перегрузке по току или постоянно при пробое изоляции контролируемого объекта. Блок коммутации генерирует высокое напряжение сверхнизкой частоты. Установка имеет встроенный таймер, после истечения времени происходит отключение режима проверки с последующей свето-звуковой сигнализацией для удобства работы оператора.

Технические характеристики

Потребляемый работой ток

max 5 А

Служба на протяжении

10 лет

Режим работы

продолжительный

Масса

15 кг

Выходное напряжение

выпрямленный постоянный ток

35 кВ

переменный ток

50 кВ

Фиксированные частоты СНЧ генератора

0,1; 0,05; 0,02 Гц

Фиксированное время выдержки таймера

1, 5, 30 мин

Точность измерения выходного напряжения и тока

3 %

Диапазоны измерения выходного тока

1 и 20 мА

Максимальный выходной ток

14 мА

Максимальная ёмкость нагрузки в режиме ГСНЧ

0,1 Гц

0,3 мкФ

0,05 Гц

0,6 мкФ

0,02 Гц

1,5 мкФ
