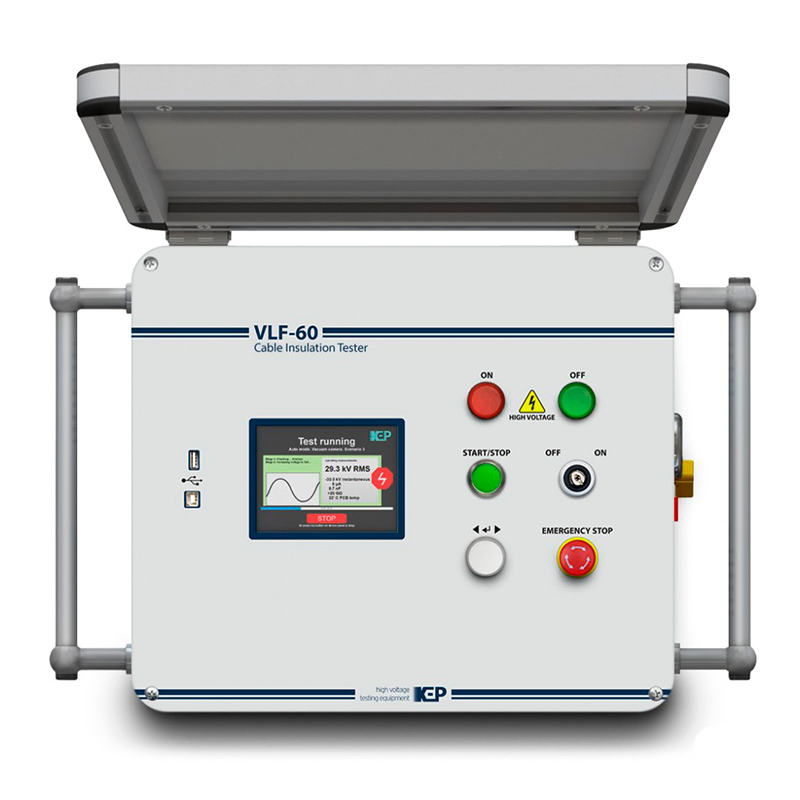

Установка высоковольтная VLF-60

Average: 10 (1 vote)

Установка высоковольтная VLF-60 – это простая в использовании установка для проведения испытаний высоким постоянным напряжением или переменным напряжением сверхнизкой частоты (СНЧ) различных типов электрической изоляции, в том числе и XLPE-кабелей (сшитый полиэтилен), испытания объектов с высокой емкостью, таких как кабели и генераторы. Так же установка может быть использована для испытаний переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.

Испытание проверяемого кабеля переменным высоким напряжением сверхнизкой частоты, в диапазоне от 0,01 до 0,1 Гц, позволяет обнаруживать повреждение плохой изоляции, не разрушая качественной. По сравнению с испытанием кабеля напряжением постоянного тока, которое может повредить хорошую изоляцию, испытание СНЧ не имеет такого пагубного воздействия на кабель.

Основные особенности установки VLF-60:

  • эффективное неразрушающее испытание кабеля;
  • портативность - идеально подходит для полевых испытаний;
  • возможность прожига кабеля;
  • полностью автоматический цикл испытания;
  • автоматический разряд емкости после испытания;
  • простота в обслуживании за счет безмасляной изоляции;
  • измерение напряжения пробоя и параметров нагрузки;
  • простое в использовании программное обеспечение;
  • сенсорный цветной ЖК-экран.

Условия эксплуатации

Установка для проведения испытаний напряжением сверхнизкой частоты VLF-60 рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающего воздуха – от -10 до +40˚C;
  • относительная влажность воздуха при температуре +25˚C – не более 80%;
  • атмосферное давление – от 630 до 800 мм. рт. ст.
Технические характеристики

Параметр

Значение

Параметры напряжения на выходе:

Синусоидальное, кВ

0 – 44

(среднеквадратич. знач.)

Постоянное, кВ

0 – 60

(амплитудное значение)

Косинус-прямоугольное, кВ

0 – 60

(амплитудное значение)

Относительная погрешность измерения напряжения, %

± 1

Разрешающая способность индикации напряжения, кВ

0,1

Параметры выходного тока



- Синусоидальный (RMS), мА

26

- Постоянный / косинус-прямоугольный, мА

40

- Относительная погрешность измерения силы тока, %

± 1

- Разрешающая способность индикации тока, мкА

1; 0,01

Основная абсолютная погрешность измерения мгновенных значений напряжения и силы тока

± (2 % + 2 е.м.р.)

Частота на выходе установки, Гц

0,01 − 0,1 с шагом 0,01

(по умолчанию 0,1) –

автоматический выбор частоты

Максимальная нагрузка на выходе установки

1 мкФ @ 0,1 Гц @ 44 кВ RMS

5,0 мкФ @ 0,01 @ 44 кВ RMS

Режимы работы установки:

- Синусоидальное напряжение

да

- Косинус-прямоугольное напряжение

да

- Постоянное напряжение (положительная / отрицательная полярность)

да

- Испытание вакуумных переключателей (пост. напряжение)

да

- Испытание оболочки кабеля

да

- Режим поиска повреждения оболочки кабеля

да

Режимы управления пробоем:

- Удержание дуги (прожиг)

да

- Прерывание дуги (отсечка)

да

Параметры измеряемых значений:

- Вид напряжения и силы тока

среднеквадратичное и / или амплитудное

- Диапазон измеряемой емкости, нФ

0,1 − 20 000

- Диапазон измеряемого сопротивления, МОм

0,1 − 20 000

- Форма сигнала

осциллограмма напряжения на выходе

Безопасность

50 / 60 Гц – 12 кВ защита сети /

двойное разряжающее устр. (внутреннее)

Цикл работы

продолжительный

Интерфейс связи с компьютером

USB, RS-485

Графический дисплей

цветной, сенсорный TFT 5.7” (115 × 86 мм)

Напряжение питающей сети, В (50 / 60 Гц)

(110 − 240) ± 10 %

Потребляемая мощность, кВ·А

1,2

Масса, кг, не более

60

Габаритные размеры (В × Ш × Г), мм

530 × 580 × 410

Комплект поставки

  1. Установка высоковольтная испытательная VLF-60 – 1 шт.
  2. Кабель сетевой (длина 3 м) – 1 шт.
  3. Кабель высоковольтный (длина 7 м) – 1 шт.
  4. Кабель заземления (длина 7 м) – 1 шт.
  5. Руководство по эксплуатации – 1 экз.

Гарантия

  • Изготовитель гарантирует соответствие высоковольтной СНЧ-установки VLF-60 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
  • Гарантийный срок эксплуатации установки составляет 12 месяцев со дня отгрузки потребителю.
