Описание

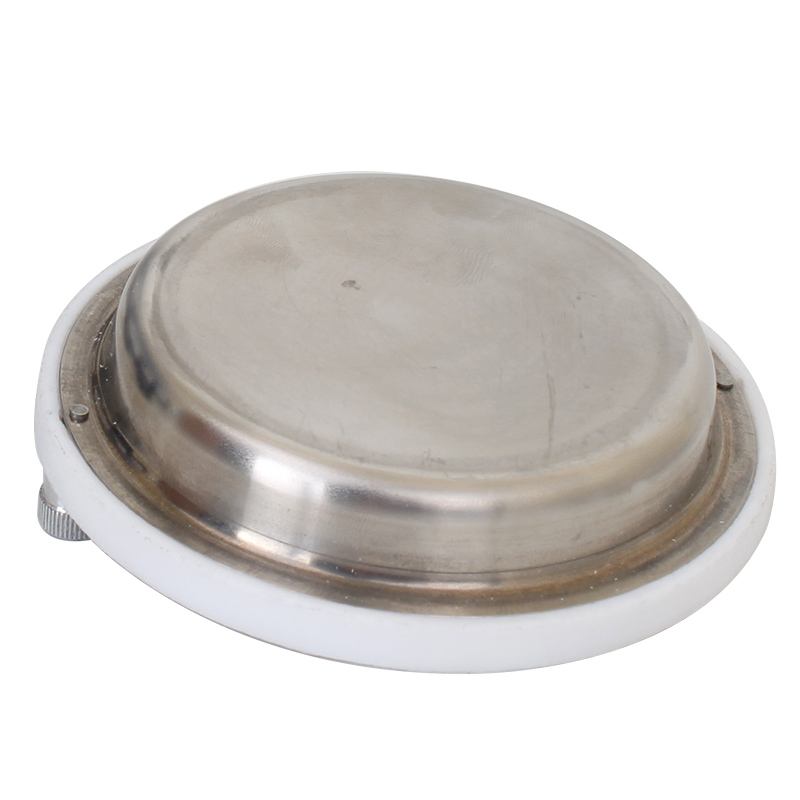

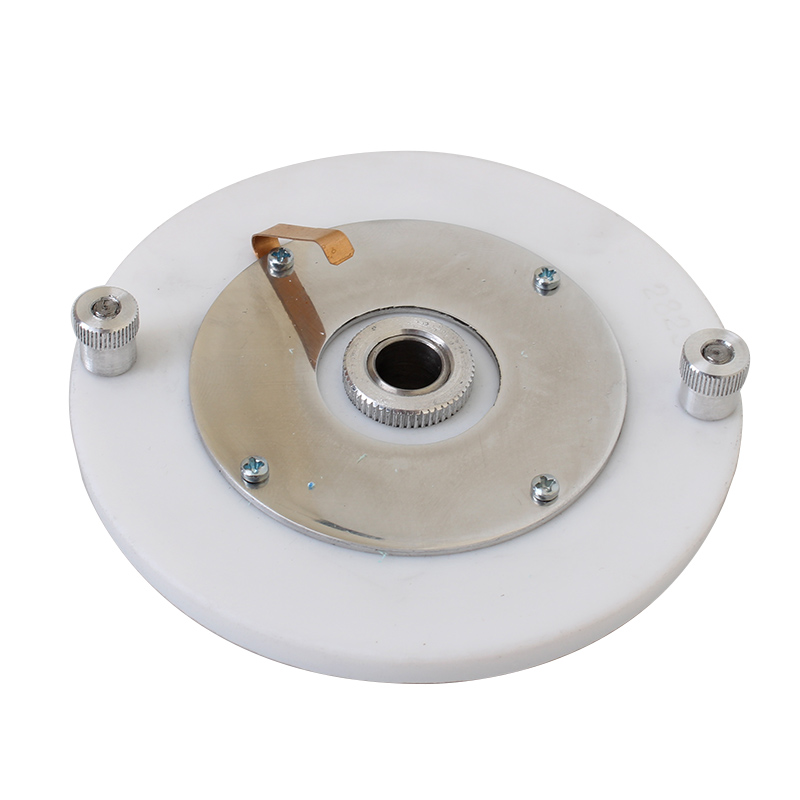

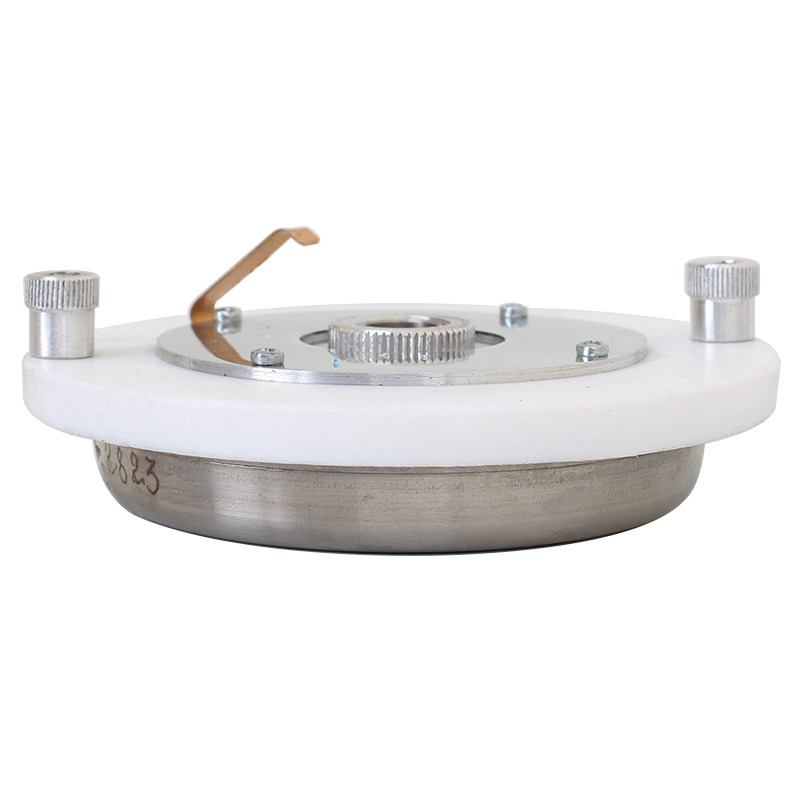

Ячейка измерительная ЯПИ-3 предназначена для определения тангенса угла диэлектрических потерь, диэлектрической проницаемости и удельного объемного электрического сопротивления жидких электроизоляционных материалов согласно ГОСТ 6581-75.
Характеристики
|
Параметр |
Значение |
|
Зазор между измерительным и высоковольтным электродом |
2 (±0,1) мм |
|
Зазор между измерительным и охранным электродом |
2 (±0,1) мм |
|
Материал электродов |
нержавеющая сталь 12Х18Н10Т |
|
Материал изоляторов |
фторопласт Ф4 |
|
Шероховатость поверхностей, не более |
0,2 мкм |
|
Емкость пустой ячейки |
10,3 (±0,2) пФ |
|
Погрешность воспроизводства емкости ячейки после разборки-сборки, не более |
3% |
|
Масса, не более |
300 г. |

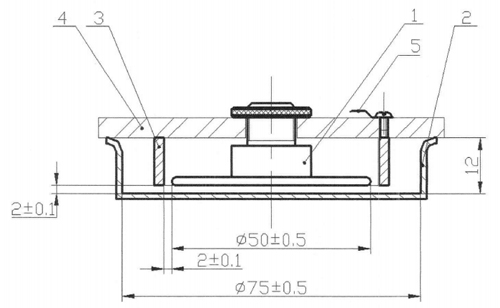

Габаритные размеры ячейки ЯПИ-3
- 1 - измерительный внутренний электрод;
- 2 - высоковольтный внешний электрод;
- 3 - охранный электрод;
- 4 - изоляционная прокладка;
- 5 - пружинный контакт для соединения с измерительной схемой.
Комплектация
Комплект поставки

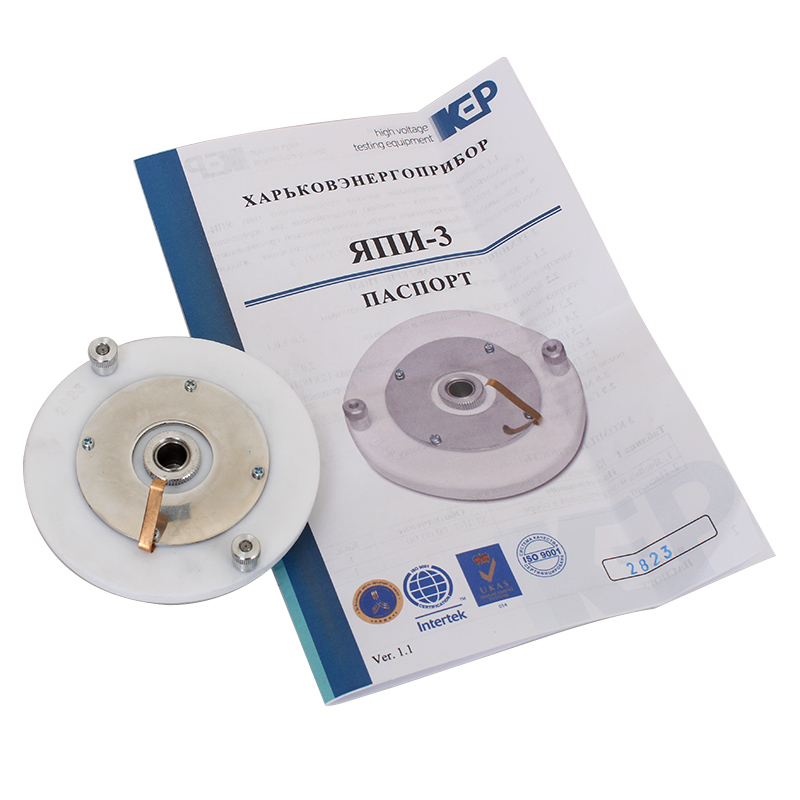

- Ячейка измерительная плоская трехзажимного типа ЯПИ-3 в сборе – 1 шт.
- Паспорт – 1 экз.
Гарантия
Гарантийный срок эксплуатации ячейки ЯПИ-3 составляет 10 лет со дня отгрузки потребителю.
