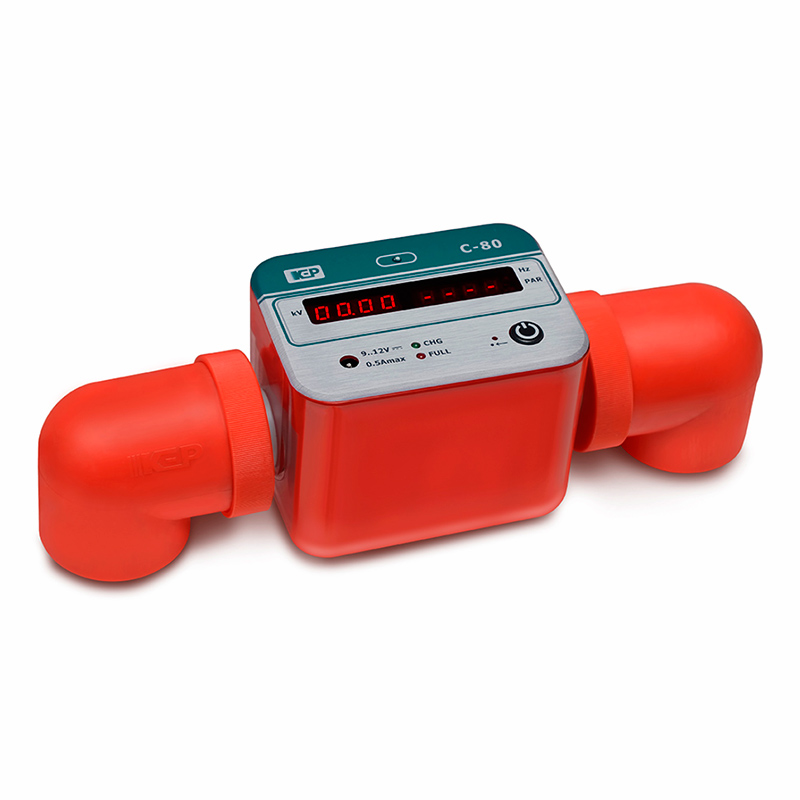

Ячейка С-80

Average: 10 (1 vote)

Ячейка С-80 предназначена для измерения напряжения на высоковольтных выводах повышающих симметричных трансформаторов с заземленной средней точкой, которые работают в установках для испытания масла OLT A-Series и OLT M-Series во время их поверки и калибровки.

Интерфейс IrDA для подключения к ПК делает процедуру калибровки легкой и более удобной для документирования.

Условия эксплуатации

Ячейка измерительная С-80 рассчитана для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающей среды – от +10 до +35°C;
  • относительная влажность – не более 80% при температуре +25°C;
  • атмосферное давление – 84,0 … 106,7 кПа (630 – 800 мм. рт. ст.).
Технические характеристики

Параметр

Значение

Диапазон измерения переменного напряжения

20 – 80 кВ

Основная относительная погрешность измерения напряжения переменного тока

±1%

Диапазон измерения частоты

45 – 65 Гц

Разрешающая способность индикатора напряжения

0,01 кВ

Разрешающая способность индикатора коэффициента амплитуды

0,01

Разрешающая способность индикатора частоты измеряемого напряжения

0,01 Гц

Входное сопротивление, не менее

600 МОм

Напряжение питания заряда

9 – 12 В

Потребляемый ток питания, не более

50 мА

Внутренняя батарея

LiPO 3,7V

Время непрерывной работы с полностью заряженным аккумулятором

4 ч

Межэлектродное расстояние

221 мм

Габаритные размеры (Ш x В x Г)

280 x 90 x 50 мм

Масса

1,5 кг

Выпускаемые модификации

Вас также может заинтересовать ячейка С-100, с большим диапазоном измерения.

Комплект поставки

  1. Ячейка образцовая измерительная С-80 – 1 шт.
  2. IRTRAN IrDA адаптер – 1 шт.
  3. Сетевой блок питания – 1 шт.
  4. Кабель USB 2.0 Тип A - B (длина 1,8 м) – 1 шт.
  5. USB флеш накопитель – 1 шт.
  6. Транспортировочный кейс – 1 шт.
  7. Руководство по эксплуатации – 1 экз.
  8. Аттестат – 1 экз. (по требованию).

Гарантия

Гарантийный срок эксплуатации калибровочной ячейки С-80 составляет 12 месяцев со дня отгрузки потребителю.
