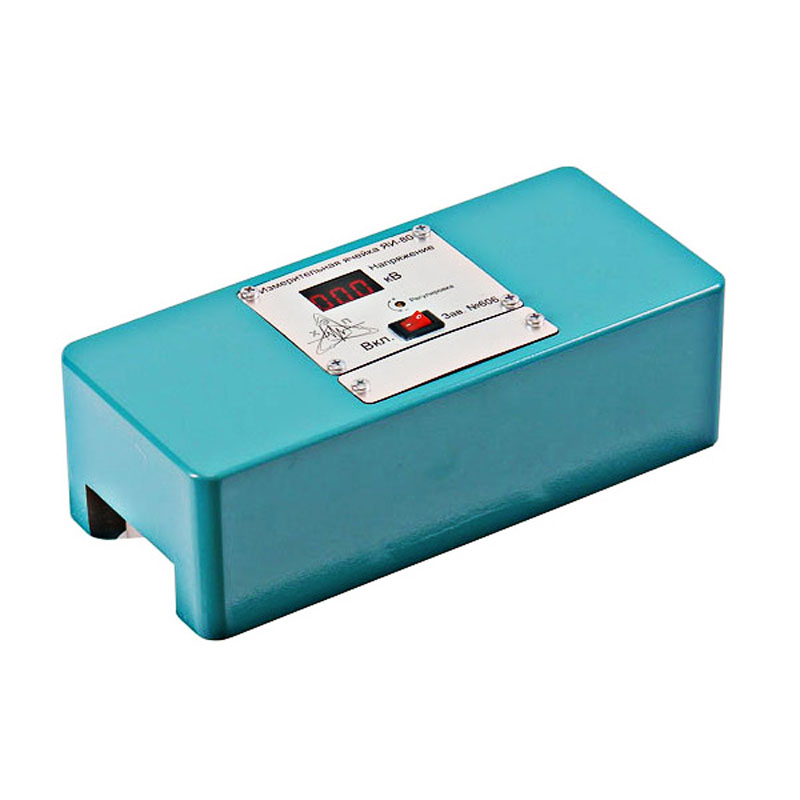

Ячейка ЯИ-80

No votes yet

Ячейка ЯИ-80 используется для процесса измерений показателей напряжения в трансформаторах.

Об оборудовании

Ячейка является образцовой измерительной. Она измеряет напряжение на высоковольтном выводе в повышающем симметричном трансформаторе. Трансформатор имеет заземленную среднюю точку. ЯИ-80 используется в другом более крупном продукте, название которого «установка УИМ-90М».

Имеет маленькие габариты, за счет чего его можно быстро переместить с одного места на другое. Изготовлено оно как пульт. Хранить в сухом месте, без попадания лишних предметов, таких как пыль. Температура не должна опускаться ниже девяти градусов тепла и подниматься выше тридцати шести градусов тепла. Минимальное атмосферное давление 629 миллиметров, максимальное – 801 миллиметров.

Устройство и рабочий процесс

Повторимся, что ячейка это по своей сути пульт. В наш продукт заливают рабочий диэлектрик жидкого типа, а далее устанавливают в испытательную установку, где производят измерения над жидкостью. Перед и после использования необходимо промывать ячейку, чтобы она оставалась чистой. Хранение производится в хорошо защищенном месте.

  • Диапазон измерения значения напряжения от 20 Вольт до 80 Вольт.
  • Погрешность может быть в пределе 1 процента.
  • Питание имеет показатель от 3,2 Вольта до 4,8 Вольта.
  • Максимальный показатель потребляемого тока питания не превышает 50 мА.
  • Сопротивление на входе имеет значение не меньше, чем 600 МОм.
  • Расстояние между электродами 17 сантиметров.
  • Длина 20,0 см; ширина 9 см; высота 6,5 см.
  • Вес изделия 1 300 грамм.

Одна ячейка ЯИ-80; упаковочный ящик для нее; 3 элемента питания – батарейка ААА.
