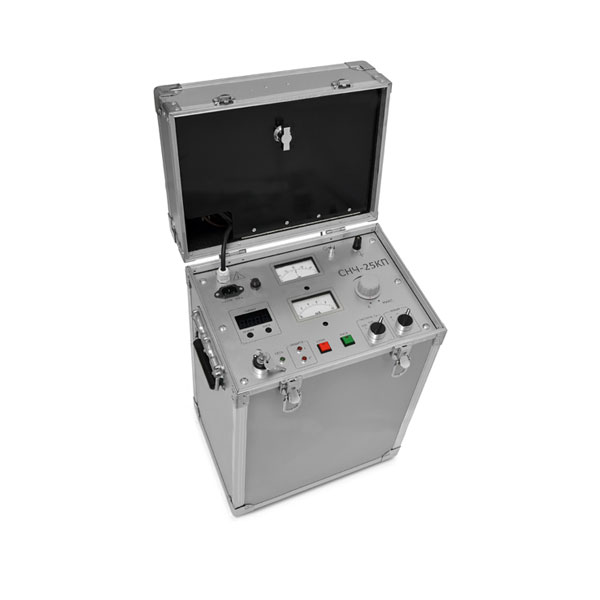

Установка СНЧ-25КП

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Установки СНЧ-25КП представляют собой контрольно-измерительное оборудование, которое используется для проверки состояния изоляции высоковольтных кабелей.

Назначение и применение СНЧ-25КП

Установки контроля изоляции предназначены для проверки кабелей с емкостью 0,005...2,5 мкФ. Применяются для линий с прямоугольным косинусоидальным напряжением.

Оборудование может использоваться самостоятельно для контроля состояния изоляции, а может применяться в составе испытательных комплексов лабораторий, стендов в промышленности.

Оборудование контроля СНЧ-25КП нашло применение на промышленных объектах, в исследовательских и лабораторных центрах, учебных заведениях для проведения лабораторных и практических работ по высоковольтным кабелям со сверхнизкой частотой.

Установка является довольно компактной, а потому может применяться в передвижных комплексах и системах проверки и контроля изоляции высоковольтных кабелей. Максимальная амплитуда на выходе составляет 25 кВ. Оборудование используется для проводов с различной емкостью нагрузки изоляции - 1, 0,5 0,2 мкФ.

Особенности

Среди основных особенностей оборудования следует отметить:

  • Возможность плавного регулирования напряжения на выходе.
  • Осуществление измерений амплитуд напряжения в линии.
  • Проверку тока через изоляцию.
  • Возможность блокирования начального положения ручки регулирования установки.

Кроме того, в контрольно-измерительном оборудовании предусмотрен встроенный разрядный резистор.

Встроенный в установку амперметр позволяет проверять ориентировочные значения тока через проверяемый кабель. Поскольку на конечные значения показаний амперметра влияют различные не подконтрольные параметры (частота, длина кабелей на объекте), то для снятия токов утечки данное оборудование не предназначено.

Технические характеристики

К другим особенностям установок относятся небольшая потребляемая мощность - погрешность составляет не более +/-3%. Оборудование измерения и контроля изоляции характеризуется достаточно малой потребляемой мощностью, которая составляет 0,7 кВа. Значение питающего напряжения СНЧ-25КП равно 220 В +/-10% от номинального значения.
