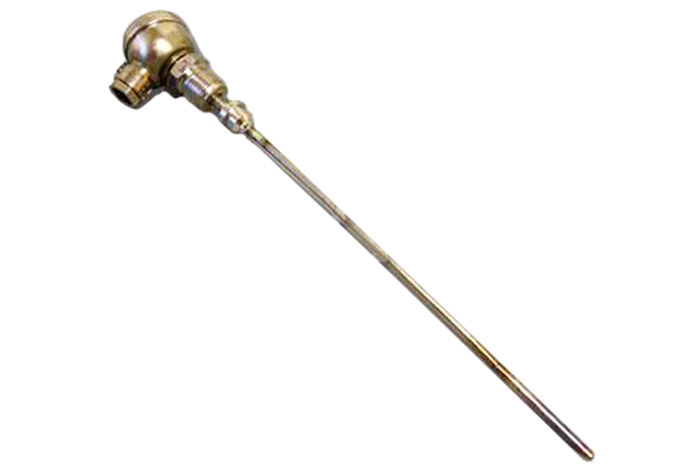

Термопреобразователь ТСП 8042Р

No votes yet
Категория:

Термопреобразователь ТСП 8042Р предназначен для измерения температуры воды высокой чистоты, дистиллята, бидистиллята и защитных чехлов спецустройств.

Область применения

Широко используется на судах с неограниченным районом плавания.

Типоисполнение

В зависимости от габаритных размеров термопреобразовать изготавливается в двух модификациях.

Габаритные размеры
Исполнение 1 l1,мм 110 или 150 110 или 200
L,мм 500 630 800 870 1000 1250 1426 1470 1600
l1,мм 110 или 200
L,мм 2000 2050 2196 2500 2526
Исполнение 2 l1,мм 200 390
L,мм 500 630 675 1000 1250 1385 1455 1600 1645
Технические характеристики
Рабочий диапазон измеряемых температур, °С
Условное обозначение НСХ преобразования (ГОСТ 6651)
Класс допуска (ГОСТ 6651)
Схематическое изображение соединений (ГОСТ 6651)
Показатель тепловой инерции, с, не более
  • для ТСП-8042Р (исп.1)
  • для ТСП-8042Р (исп.2)

Условное давление измеряемой среды Pу, МПа

  • для ТСП-8042Р (исп.1)
  • для ТСП-8042Р (исп.2)

Материал защитной арматуры
Устойчивость к механическим воздействиям

от -50 до +400
50П, 100П
А,В
410
1525
0,40
сталь 08Х18Н10Т
вибропрочный,
ударопрочный
Материал головки сталь 12Х18Н10Т
