Термопреобразователи ТХА-1172Р (ТХК-1172Р)

No votes yet
Категория:

Миссия термометра сопротивления ТХА-1172Р/ТХК-1172Р заключается в измерении температуры:

  • воды и водяного пара;
  • газовых смесей;
  • выхлопных газов

механизмов и приборов на судах дальнего плавания.

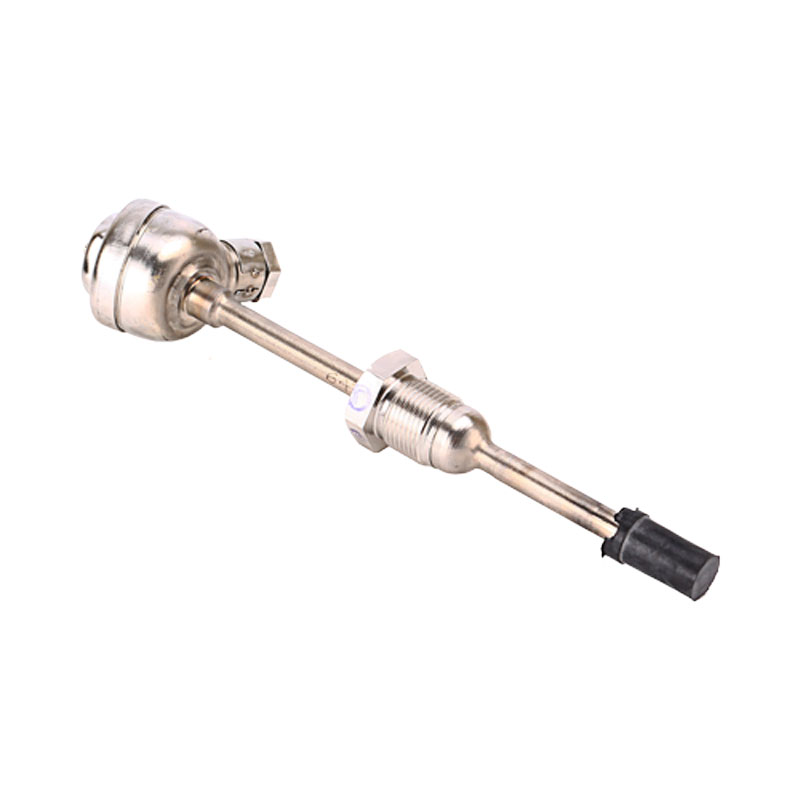

Внешний вид:

Форма преобразователя классическая Г-образная, материал — металл желтоватого оттенка. Шарообразная головка срезана под углом более чем наполовину и закрыта сверху крышкой. С боковой и нижней частей головки выходят два штуцера. Между ними прямой угол.

Боковой штуцер заканчивается гайкой. В нижнем штуцере запрессована трубка. На ее конце гайка, совмещенная со штуцером, на котором имеется наружная резьба. Из штуцера выходит еще одна трубка, только меньшего диаметра.

Основными элементами конструкции термометра являются:

  • головка;
  • гильза защитная;
  • электрод измерительный.

Принцип работы:

Медь и платина из всех распространенных металлов наиболее чувствительны к изменению температуры. При малейшем изменении температуры окружающей среды мгновенно изменяется электросопротивление платины и меди.

Номинальные параметры

ТХА-1172Р

ТХК-1172Р

Материал

головки и крышки

сталь 12Х18Н10Т

прессованный пластик АГ-4В

арматуры

сталь 12Х18Н10Т

сталь 10Х17Н13М2Т

Измеряемые температуры, °С

от -40 до + 800

от -40 до + 500

НСХ преобразования (условное обозначение по ГОСТ 3044)

K

L

Тепловая инерция, с (не выше)

2

60

Измеряемое давление (условное), МПа

0,25

2,5

10

32
