Термопара ТХА-1590В, ТХК-1590В

No votes yet
Категория:

Функция термопреобразователей ТХА-1590В/ТХК-1590В — постоянное измерение температуры:

  • деталей корпуса турбины,
  • бетонных саркофагов и стальных конструкций реакторов,
  • теплоносителей,
  • неагрессивных газов,
  • воздуха

для ее всестороннего контроля и своевременного регулирования в заданных пределах.

Внешний вид:

Устройство выглядит как совокупность длинных металлических трубок разного диаметра. На трубке имеется резьбовая втулка. На одном крае трубки находятся два освобожденных от изоляции электрода, на другом — головка.

Конструкция:

В состав термоэлектрического преобразователя ТХА-1590В/ТХК-1590В входит:

  • головка;
  • электроды;
  • защитная гильза.

Как работают термопреобразователи ТХА/К-1590В:

Одновременно с ростом или снижением температуры:

  • стальных предметов,
  • полупроводниковых материалов,
  • цветных металлов и сплавов на их основе

растет или снижается их электрическое сопротивление. Поэтому, определяя при помощи измерителя температуры даже незначительные колебания электросопротивления, удается с высокой степенью точности следить за температурным состоянием рабочих процессов и оборудования.

Номинальные параметры

ТХА-1590В

ТХК-1590В

Температурный интервал, °С

от -50 до +400

НСХ преобразования (по ГОСТ 3044)

К

L

Рабочий спай (количество)

1

2

Измеряемое давление (условное), МПа

0,63

18

Коэффициент термической инерции, с

≤3

≤1

≤0,3

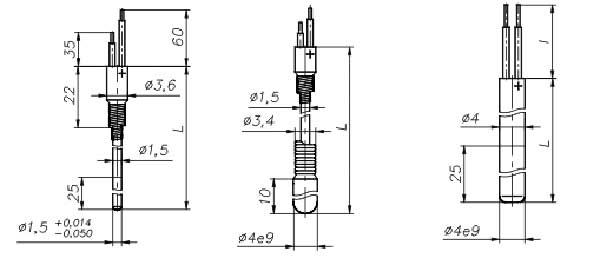

Габаритные размеры преобразователей термоэлектрических ТХА-1590В/ТХК-1590В

Рис. 1. Габаритные размеры преобразователей термоэлектрических ТХА-1590В/ТХК-1590В
