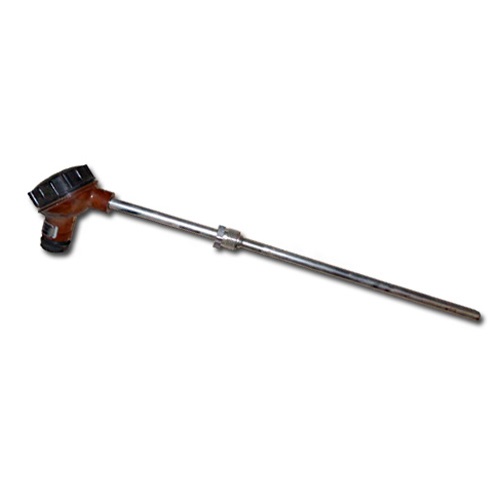

Термопреобразователи ТХА-201М 011, ТХК-201М 011

Average: 9 (1 vote)
Категория:

Термопреобразователи ТХА-201М 011, ТХК-201М 011 предназначены для измерения температуры газообразных и жидких неагрессивних сред, а также агрессивних сред, не разрушающих материал защитной арматуры.

Технические характеристики
Тип, конструктивное исполнение НСХ Класс допуска Материал и диаметр электродов
К-во чувствительных элементов
Диапазон измеряемых температур Длина монтажной части, L/lмм Материал защитной оболочки
ТХА-201М 011
ТХА-201М 011.01
ТХА-201М 011.02
ТХА-201М 011.03
ХА(K) 1
2
НХ 9,5-НМцАК2-2-1
d=0,5 d=1,2
1 или 2 чувствительных элемента
0.....+600C
0.....+900C
L=250...2000
l=40...120
L=10...1600
l=100...200
Сталь d=8,10
12Х18Н10Т - до 600С
20Х23Н18 -до 900С
Материал головки: АГ-4В, силумин
ТХК-201М 011
ТХК-201М 011.01
ТХК-201М 011.02
ТХК-201М 011.03
ХК(L) 2 НХ 9,5-МНМц43-0,5
d=1,2
1 или 2 чувствительных элемента
0....+400C
0....+600C
250...2000 Сталь d=8,10
12Х18Н10Т - до 600С
Материал головки: АГ-4В, силумин

Рис.1. Габаритные размеры термопреобразователей ТХА-201М 011, ТХК-201М 011
Рис.1. Габаритные размеры термопреобразователей ТХА-201М 011, ТХК-201М 011

Рис.2. Габаритные размеры термопреобразователей ТХА-201М 011.01, ТХК-201М 011.01
Рис.2. Габаритные размеры термопреобразователей ТХА-201М 011.01, ТХК-201М 011.01

Рис.3. Габаритные размеры термопреобразователей ТХА-201М 011.02, ТХК-201М 011.02
Рис.3. Габаритные размеры термопреобразователей ТХА-201М 011.02, ТХК-201М 011.02

Рис.4. Габаритные размеры термопреобразователей ТХА-201М 011.03, ТХК-201М 011.03
Рис.4. Габаритные размеры термопреобразователей ТХА-201М 011.03, ТХК-201М 011.03
