Термопреобразователи ТХА-1690В/ТХК-1690В

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Основная задача, которую выполняют термопреобразователи ТХА-1690В/ТХК-1690В — непрерывное измерение температурного состояния:

  • конструктивных элементов реакторов,
  • теплоносителей,
  • защитных бетонных сооружений

для осуществления постоянного контроля и быстрой регулировки измеренных значений.

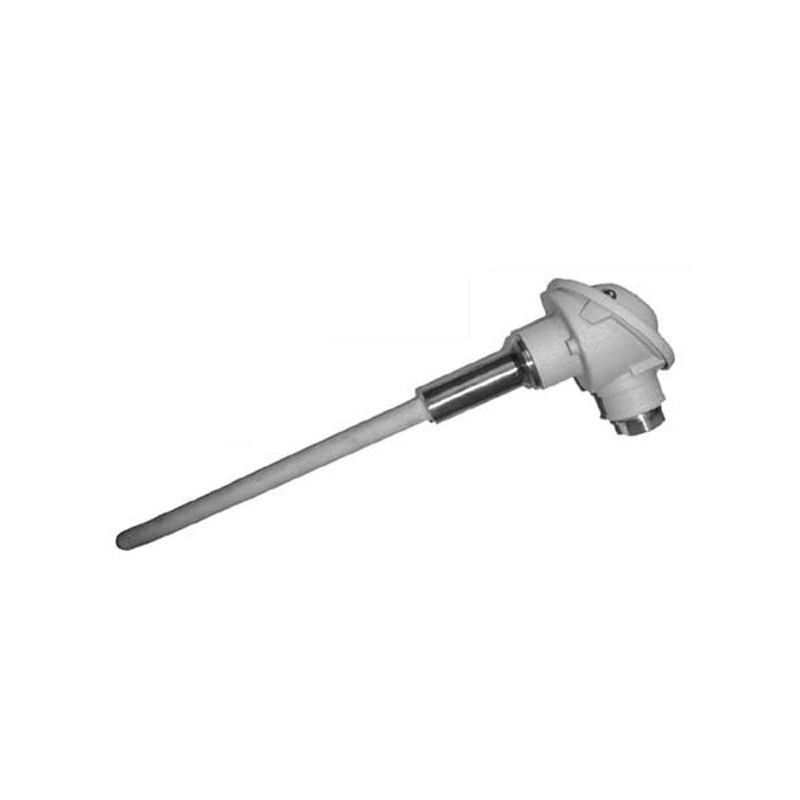

Внешний вид:

Головка преобразователя представляет собой шар, вытянутый в горизонтальном направлении во втулку с внутренней резьбой. В нее вкручен штуцер. Вверху на корпус головки надевается выпуклая крышка. Головка имеет плоское днище. Перпендикулярно днищу выступает железная трубка. На ее конце находится крупная втулка, совмещенная с шестигранной гайкой. Продолжением втулки является трубка меньшего диаметра, оканчивающаяся электродом.

Термоэлектрический преобразователь состоит из:

  • защитной гильзы;
  • электрода;
  • головки.

Как работают термопреобразователи ТХА-1690В/ТХК-1690В:

Измеритель температуры использует в своей работе прямолинейную зависимость между температурой и электросопротивлением стальных предметов: чем больше сопротивление, тем выше температура. И наоборот, падение сопротивления говорит о снижении температуры.

Характеристики

Номинальные параметры

ТХА-1690В

ТХК-1690В

Температурный интервал, °С

от -50 до +400

Материал

головки

12Х18Н10Т

арматуры

08Х18Н10Т

НСХ преобразования (по ГОСТ 3044)

К

L

Рабочий спай (количество)

1

2

Измеряемое давление (условное), МПа

0,63

Коэффициент термической инерции, с

≤0,3

≤1

Габаритные размеры преобразователей термоэлектрических ТХА-1690В/ТХК-1690В

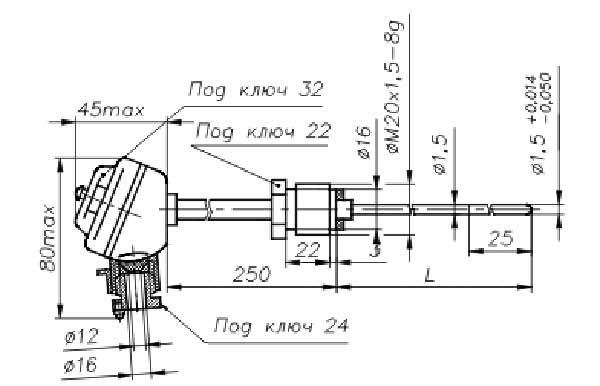

Рис. 1. Габаритные размеры преобразователей термоэлектрических ТХА-1690В/ТХК-1690В

Преобразователь имеет повышенную устойчивость к:

  • вибрациям;
  • подземным толчкам;
  • внешним ударам.
