Преобразователи термоэлектрические ТХА-1090В, ТХК-1090В

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Термопреобразователи ТХА-1090В, ТХК-1090В используются для точного измерения температуры:

  • воздушных;
  • масляных;
  • водяных,

рабочих тел, а также:

  • электрооборудования;
  • подшипников;
  • металлических конструкций.

Внешний вид:

На вертикальной металлической трубке расположена головка. По форме головка напоминает усеченную с двух сторон сферу с прилепленным сбоку штуцером. Первое сечение приходится на днище головки. Оно проходит в горизонтальной плоскости. Второе сечение приходится на верхнюю часть головки под углом примерно 30° к горизонту. В этом месте к головке крепится фасонная крышка.

В наиболее широкой боковой части головки она переходит во втулку со штуцером. Есть модификации преобразователей с одной и двумя втулками. Если втулок две, то они располагаются рядом под острым углом друг к другу.

Термоэлектрический преобразователь ТХА-1090В/ТХК-1090В состоит из:

  • электрода;
  • гильзы защитной;
  • головки и крышки.

Как работают термопреобразователи:

Измеритель температуры фиксирует даже минимальное повышение или снижение электрического сопротивления металлических предметов и полупроводников и трансформирует эти изменения соответственно в повышение или понижение их температуры.

Характеристики

Номинальные параметры

ТХА-1090В

ТХК-1090В

Температурный интервал, °С

от -50 до +400

НСХ преобразования (по ГОСТ 3044)

К

L

Рабочий спай (количество)

1

2

Измеряемое давление (условное), МПа

0,63

6,3

Коэффициент термической инерции, с

≤8

≤20

≤30

Материал

защитной гильзы

08Х18Н10Т

головки

12Х18Н10Т

Термопреобразователям ТХА-1090В/ТХК-1090В не страшны:

  • атмосферные осадки;
  • вибрации;
  • удары извне;
  • подземные толчки.
Рис.1   1500 1250
Рис.2, 3 L,мм 120 160 200 250 320 400*
    500 630* 800 1250*
Рис.4 l,мм 80 100 120 160
Рис.5 L,мм 320 10 160 40 500 80
  l,мм 160 170 200 250
  L,мм 100 250 630 200 800 400
Рис.6 L,мм 250 320 630 800

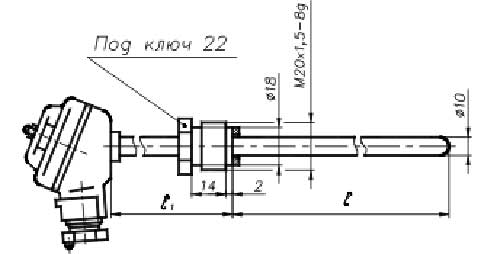

Габариты ТХА-1090В/ТХК-1090В при L= от 1500

Рис. 1.

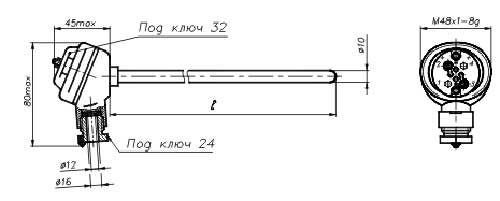

Габариты ТХА-1090В/ТХК-1090В при L= от 120

Рис. 2.

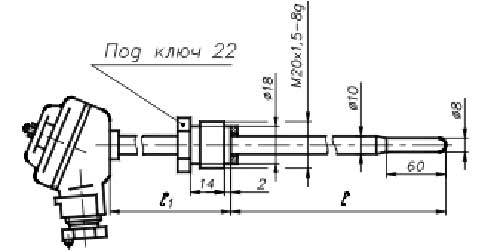

Габариты ТХА-1090В/ТХК-1090В при L= от 120 до 1250

Рис. 3.

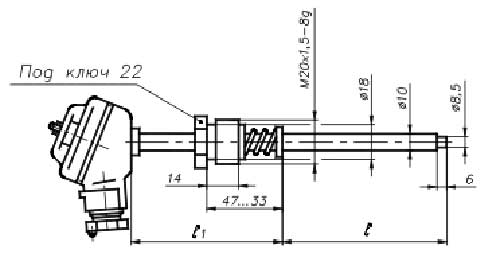

Габариты ТХА-1090В/ТХК-1090В при L= от 80

Рис. 4.

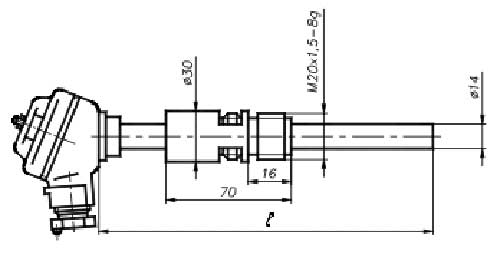

Габариты ТХА-1090В/ТХК-1090В при L= от 320

Рис. 5.

Габариты ТХА-1090В/ТХК-1090В при L= от 100

Рис. 6.
